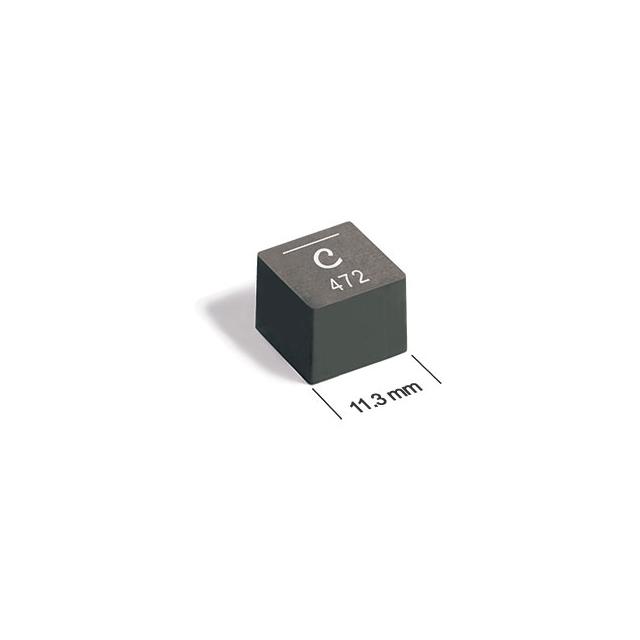

XAL1010-332MED

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 21MHz 27.4A 18.2A 3.3μH 4.1mΩ ±20% SMD 贴片安装 11.8mm*10.5mm*10.5mm
供应商型号: XAL1010-332MED
供应商: 国内现货
标准整包数: 1
COILCRAFT 贴片电感 XAL1010-332MED

XAL1010-332MED概述

    XAL1010系列屏蔽功率电感器技术手册

    1. 产品简介


    XAL1010系列是Coilcraft公司生产的一系列屏蔽功率电感器,专为高电流应用而设计。它们具有低直流电阻(DCR)和软饱和特性,适用于电压调节模块(VRM)和电压调节器(VRD)的应用。这些电感器广泛应用于通信设备、服务器、数据中心以及工业控制系统等领域。

    2. 技术参数


    | 型号 | 电感量(µH) | 最大值(µH) | SRF(MHz) | Isat(A) | Irms(A)(20°C) | Irms(A)(40°C) |
    ||
    | XAL1010-221ME | 0.22 | 0.45 | 115 | 98.8 | 41.0 | 55.5 |
    | XAL1010-451ME | 0.45 | 0.65 | 66 | 70.5 | 40.0 | 53.0 |
    | XAL1010-681ME | 0.68 | 0.87 | 53 | 62.0 | 36.0 | 48.0 |
    | XAL1010-102ME | 1.0 | 1.00 | 42 | 55.0 | 32.0 | 43.5 |
    | XAL1010-152ME | 1.5 | 1.60 | 33 | 36.6 | 31.0 | 40.5 |
    | XAL1010-222ME | 2.2 | 2.55 | 22 | 34.0 | 24.5 | 32.0 |
    | XAL1010-332ME | 3.3 | 3.70 | 21 | 27.4 | 18.2 | 25.0 |
    | XAL1010-472ME | 4.7 | 5.20 | 19 | 25.4 | 17.5 | 24.0 |
    | XAL1010-562ME | 5.6 | 6.30 | 16 | 23.6 | 15.7 | 21.2 |
    | XAL1010-682ME | 6.8 | 8.10 | 14 | 21.8 | 14.0 | 18.5 |
    | XAL1010-822ME | 8.2 | 11.70 | 12 | 18.3 | 12.9 | 17.1 |
    | XAL1010-103ME | 10 | 13.40 | 11 | 17.5 | 11.5 | 15.5 |
    | XAL1010-153ME | 15 | 16.90 | 9 | 15.5 | 9.9 | 13.8 |
    注释:
    - 所有型号均符合AEC-Q200标准,并且能够在高达+125°C的温度下运行。
    - 符合RoHS指令并无卤素。
    - 尺寸单位为英寸,也可按需提供毫米版本。

    3. 产品特点和优势


    - 高电流能力:部分型号可承受最高98.8安培的电流。
    - 低直流电阻(DCR):最低仅0.45毫欧姆,有助于减少能量损失。
    - 软饱和特性:适合用于电压调节模块和电压调节器等应用。
    - 宽工作温度范围:可在-40°C至+125°C的环境中稳定工作。
    - 环保材料:无卤素,符合RoHS指令。

    4. 应用案例和使用建议


    XAL1010系列屏蔽功率电感器可用于各种高电流应用场合,如通信设备、服务器、数据中心等。为了确保最佳性能,建议在实际应用中验证预期温度上升。同时,要注意电感器的安装布局、铜箔图案大小以及相邻组件的影响,以确保达到理想的效果。

    5. 兼容性和支持


    XAL1010系列屏蔽功率电感器支持多种封装形式,包括RoHS合规的锡银合金和非RoHS的锡铅合金。具体订购时,用户可以根据需要选择合适的终端和包装。Coilcraft公司还提供了全面的技术支持和维护服务,以确保客户能够充分利用这些产品的潜力。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品无法正常工作 | 确认连接是否正确,检查电路图 |
    | 电流过热 | 检查散热情况,增加散热片 |
    | 温度过高 | 调整工作条件,参考温度降额表 |
    | 安装过程中出现损坏 | 检查安装过程,确保按照说明书操作 |

    7. 总结和推荐


    XAL1010系列屏蔽功率电感器凭借其高电流处理能力、低直流电阻和软饱和特性,在众多应用场合中表现出色。特别是对于需要高性能电源管理的系统来说,这些电感器无疑是理想的选择。考虑到其在实际应用中的优异表现和Coilcraft公司的专业支持,强烈推荐用户选用这一系列电感器。
    联系我们获取更多信息:
    - 美国销售:+1-847-639-6400
    - 英国销售:+44-1236-730595
    - 台湾销售:+886-2-2264 3646
    - 中国大陆销售:+86-21-6218 8074
    - 新加坡销售:+65-6484 8412

XAL1010-332MED参数

参数
饱和电流(LSAT) 27.4A
自谐振频率(SRF) 21MHz
容差 ±20%
直流电阻(DCR) 4.1mΩ
额定电流 18.2A
Q值 -
测试频率 1MHz
电感值 3.3μH
长*宽*高 11.8mm*10.5mm*10.5mm
通用封装 SMD
安装方式 贴片安装
包装方式 卷带包装
