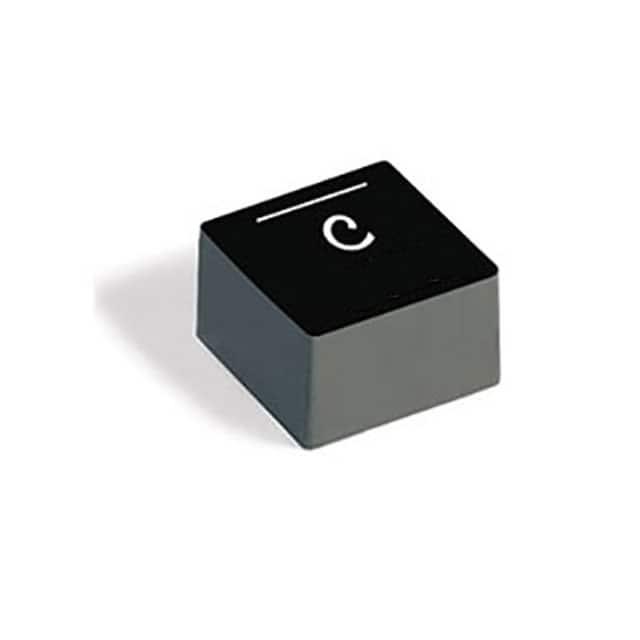

XGL4030-472MEC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 26MHz 4.4A 6.6A 4.7μH 31.5mΩ ±20% 1616 贴片安装 4mm*4mm*3.1mm
供应商型号: XGL4030-472MEC
供应商: 云汉优选
标准整包数: 10
COILCRAFT 贴片电感 XGL4030-472MEC

XGL4030-472MEC概述

    # Coilcraft XGL4030 系列屏蔽功率电感器技术手册

    产品简介


    Coilcraft XGL4030 系列屏蔽功率电感器是一种专为高频应用设计的高性能电子元器件。这些电感器采用复合磁芯材料,具有低直流电阻(DCR)和卓越的交流损耗特性,适用于广泛的工作频率范围。其主要功能包括提供稳定的电感值、出色的电流承载能力和优良的软饱和特性。它们广泛应用于汽车电子、工业控制、通信设备和电源管理等领域。

    技术参数


    | 参数 | 描述 |

    | 核心材料 | 复合材料 |
    | 耐温等级 | AEC-Q200 +125°C |
    | 环境标准 | RoHS合规、无卤素 |
    | 端子材料 | RoHS合规锡银铜(96.5/3.5)覆盖铜 |
    | 重量 | 0.27–0.30 克 |
    | 工作电压 | 0–80 伏 |
    | 工作温度 | -40°C 至 +125°C (40°C 温升时的Irms电流) |
    | 最大温度 | +165°C (环境温度加温升) |
    | 存储温度 | 组件:-55°C 至 +165°C;带卷装:-55°C 至 +80°C |
    | 焊锡耐热性 | 最多三次 40 秒的 +260°C 回流焊,零件冷却至室温再循环 |
    | 湿敏等级 | MSL 1(湿度敏感度等级 1,在<30°C / 85% 相对湿度下无限寿命) |
    | 包装方式 | 500/7英寸卷盘;2000/13英寸卷盘 塑料带 12毫米宽,0.23毫米厚,8毫米口袋间距,3.25毫米口袋深度 |

    产品特点和优势


    1. 行业最低DCR:具有业界最低的直流电阻,保证高效的能量转换。
    2. 超低交流损耗:在广泛的频率范围内具有卓越的交流损耗特性。
    3. AEC-Q200 认证:符合汽车电子行业标准,适用于 -40°C 至 +125°C 的工作温度范围。
    4. 优越的电流承载能力:具有优异的电流承载能力,软饱和特性使其在高电流应用中表现优异。
    5. 宽泛的电感值选择:提供从 0.045 µH 到 12 µH 的多种电感值选择,满足不同应用需求。

    应用案例和使用建议


    应用案例
    - 车载电子系统:如发动机控制单元(ECU)、电池管理系统(BMS)等,需要稳定且高效的电感值。
    - 工业控制设备:用于电机驱动、电源转换等场合,需要强大的电流承载能力和稳定的电感值。
    - 通信设备:例如无线基站、路由器等,需要在高频率下保持稳定的电感特性。
    - 电源管理:如开关电源(SMPS),要求低功耗和高效率。
    使用建议
    - 在设计电路时,确保电感器的工作条件(如电流和温度)不超过其额定值。
    - 根据应用的具体需求选择合适的电感值和型号。
    - 注意电感器的焊锡耐热性,避免过度加热导致损坏。

    兼容性和支持


    - 兼容性:XGL4030 系列电感器适用于各种高频应用,与常见的 PCB 和焊接工艺兼容。
    - 支持和维护:Coilcraft 提供全面的技术支持和售后服务,可访问官方网站获取最新资料和应用指南。如有特殊需求,可通过官网联系销售团队进行定制。

    常见问题与解决方案


    1. 问题:如何正确安装电感器?
    - 解答:确保电感器的引脚与 PCB 贴片位置正确对齐,使用适当的焊接工艺和技术进行安装。详细步骤请参考 Coilcraft 提供的应用指南。
    2. 问题:电感器在高温环境下能否正常工作?
    - 解答:电感器可在-40°C 至 +125°C 的温度范围内正常工作。但请注意在特定温度条件下可能出现的温升情况,并通过实测验证实际性能。
    3. 问题:如何清洗电感器?
    - 解答:根据 MIL-STD-202 方法 215 进行清洗测试,并附加一个额外的水基洗涤步骤。具体方法详见 Coilcraft 官方文档。

    总结和推荐


    Coilcraft XGL4030 系列屏蔽功率电感器凭借其卓越的性能和广泛的适用性,在多个领域表现出色。这些电感器不仅具备行业领先的低 DCR 和超低交流损耗特性,还具有良好的电流承载能力和稳定性。对于需要高可靠性和高性能的电子产品,XGL4030 是一个理想的选择。强烈推荐将其用于需要高性能电感元件的应用中。
    如果您有任何疑问或需要进一步的技术支持,欢迎访问 Coilcraft 官方网站或联系他们的技术支持团队。

XGL4030-472MEC参数

参数
饱和电流(LSAT) 4.4A
自谐振频率(SRF) 26MHz
容差 ±20%
直流电阻(DCR) 31.5mΩ
额定电流 6.6A
Q值 -
测试频率 1MHz
电感值 4.7μH
长*宽*高 4mm*4mm*3.1mm
通用封装 1616
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

XGL4030-472MEC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。
