XAL8080-472MED

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 24.14MHz 17.4A 14.6A 4.7μH 9.77mΩ ±20% 贴片安装 8.8mm(长度)*8.3mm(高度)
供应商型号: XAL8080-472MED
供应商: 国内现货
标准整包数: 1

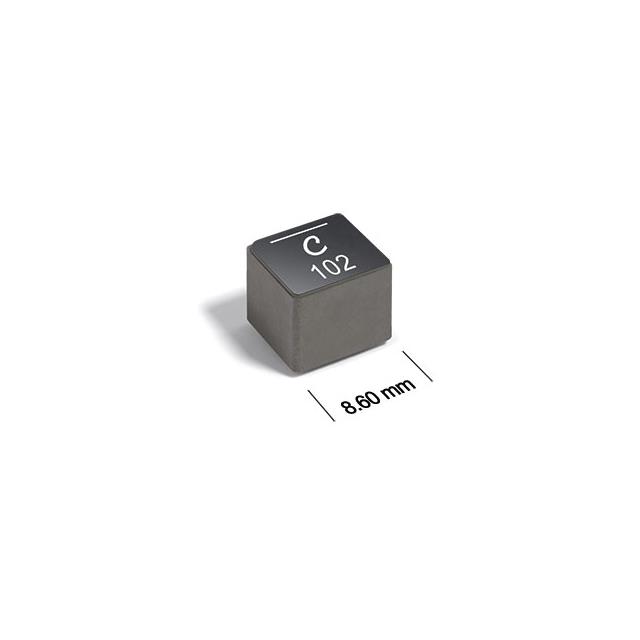

COILCRAFT 贴片电感 XAL8080-472MED

XAL8080-472MED概述

    # Shielded Power Inductors – XAL8080 技术手册

    产品简介


    Shielded Power Inductors – XAL8080 是一款专为高电流应用设计的屏蔽型功率电感器。这些电感器具有极低的直流电阻(DCR),非常适合用于电源转换器、DC-DC 转换器和其他需要高效电感的场合。XAL8080 系列覆盖广泛的电感值范围(0.68 µH 至 47 µH),适用于多种电子设备和电路设计。

    技术参数


    电感值及特性
    | 零件编号 | 电感值(±20%) | 最大电感值 | SRF(典型值) | Isat(A) | Irms(A) |
    |
    | XAL8080-681ME | 0.68 µH | 1.38 µH | 70.0 MHz | 43.0 A | 27.0 A |
    | XAL8080-841ME | 0.84 µH | 1.60 µH | 55.2 MHz | 41.0 A | 25.5 A |
    | XAL8080-102ME | 1.0 µH | 2.11 µH | 49.2 MHz | 31.3 A | 24.9 A |
    | XAL8080-222ME | 2.2 µH | 4.08 µH | 36.7 MHz | 24.0 A | 16.0 A |
    | XAL8080-472ME | 4.7 µH | 8.89 µH | 24.1 MHz | 17.4 A | 10.5 A |
    | XAL8080-682ME | 6.8 µH | 13.2 µH | 20.6 MHz | 14.0 A | 8.0 A |
    | XAL8080-103ME | 10 µH | 21.0 µH | 15.6 MHz | 10.9 A | 6.6 A |
    | XAL8080-123ME | 12 µH | 16.4 µH | 11.3 MHz | 8.6 A | 7.6 A |
    | XAL8080-153ME | 15 µH | 20.3 µH | 10.5 MHz | 7.7 A | 6.9 A |
    | XAL8080-183ME | 18 µH | 25.2 µH | 9.1 MHz | 6.6 A | 6.0 A |
    | XAL8080-223ME | 22 µH | 29.6 µH | 8.2 MHz | 6.4 A | 5.6 A |
    | XAL8080-333ME | 33 µH | 43.7 µH | 6.8 MHz | 5.0 A | 4.4 A |
    | XAL8080-473ME | 47 µH | 64.7 µH | 5.9 MHz | 4.4 A | 3.5 A |
    其他技术规格
    - 核心材料:复合材料
    - 工作电压:0 – 60 V
    - 环境温度:-40°C 至 +125°C(Irms 电流)
    - 最大零件温度:+165°C(环境温度 + 温度上升)。降额。
    - 存储温度:组件 -55°C 至 +165°C;盘装包装 -55°C 至 +80°C
    - 售焊热抗性:最大三重回流焊接,每次焊接间隔时间为 40 秒,焊接温度为 +260°C,焊接后零件冷却至室温
    - 湿气敏感等级(MSL):1(湿度<30°C / 85% 相对湿度,无限使用寿命)
    - 包装:450/13" 卷轴;塑料带:24 mm 宽,0.3 mm 厚,16 mm 袋间距,8.36 mm 袋深
    - PCB 洗涤:通过 MIL-STD-202 方法 215 测试,并附加水洗。参见 Doc787PCBWashing.pdf。

    产品特点和优势


    - 高电流能力:最高可承受 38 A 的电流。
    - 极低的直流电阻(DCR):最低仅为 1.38 mOhms,有效减少能量损耗。
    - AEC-Q200 认证:在极端环境下的可靠性能保证。
    - 软饱和特性:确保在高电流下仍能保持稳定性能。

    应用案例和使用建议


    应用场景
    XAL8080 系列电感器广泛应用于各种高性能电源模块、DC-DC 转换器和通信设备中。由于其高效的电流处理能力和稳定的性能,它们特别适合需要严格电流控制和低能耗的应用场景。
    使用建议
    在使用 XAL8080 电感器时,建议根据具体应用场景选择合适的电感值和尺寸。在安装过程中,注意确保 PCB 布局合理,避免与其他元件过近导致热效应。此外,参考手册中的 PCB 洗涤信息,确保符合相关标准。

    兼容性和支持


    - 兼容性:XAL8080 系列电感器与其他标准电子元件高度兼容,可在多种不同设备中使用。
    - 支持和维护:Coilcraft 提供详尽的技术支持和文档资源。用户可以通过官方网站获取最新版本的手册和相关信息,或者联系当地的销售代表获取更多帮助。

    常见问题与解决方案



    常见问题与解决方案


    1. 问:如何订购该产品?
    - 答:订购时,请指定包装代码(如 XAL8080-473MED)。
    2. 问:电感值测试条件是什么?
    - 答:电感值测试在 1 MHz 下进行,输入电压为 0.1 Vrms,直流电流为 0。
    3. 问:如何正确安装?
    - 答:建议在焊接前阅读 Coilcraft 的“Soldering Surface Mount Components” 文档。

    总结和推荐


    综合评估
    Shielded Power Inductors – XAL8080 在高电流应用中表现出色,拥有非常低的直流电阻和卓越的可靠性。这些特点使其成为电源管理和转换领域的理想选择。
    推荐结论
    我们强烈推荐使用 XAL8080 系列电感器,尤其是在需要高电流处理能力和稳定性能的环境中。尽管初期成本可能较高,但其优异的性能和长期可靠性使其物超所值。

XAL8080-472MED参数

参数
额定电流 14.6A
Q值 -
测试频率 1MHz
电感值 4.7μH
饱和电流(LSAT) 17.4A
自谐振频率(SRF) 24.14MHz
容差 ±20%
直流电阻(DCR) 9.77mΩ
长*宽*高 8.8mm(长度)*8.3mm(高度)
安装方式 贴片安装
包装方式 卷带包装

XAL8080-472MED厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XAL8080-472MED数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XAL8080-472MED XAL8080-472MED数据手册

XAL8080-472MED封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 28.75
150+ ¥ 25
600+ ¥ 21.875
库存: 3881
起订量: 50 增量: 150
交货地:
最小起订量为:50
合计: ¥ 1437.5
