首页  >  产品百科  >  XEL4030-102MEC

XEL4030-102MEC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 65MHz 9A 10.7A 1μH 9.78mΩ ±20% 1616 贴片安装 4mm*4mm*3.1mm
供应商型号: XEL4030-102MEC
供应商: 云汉优选
标准整包数: 10

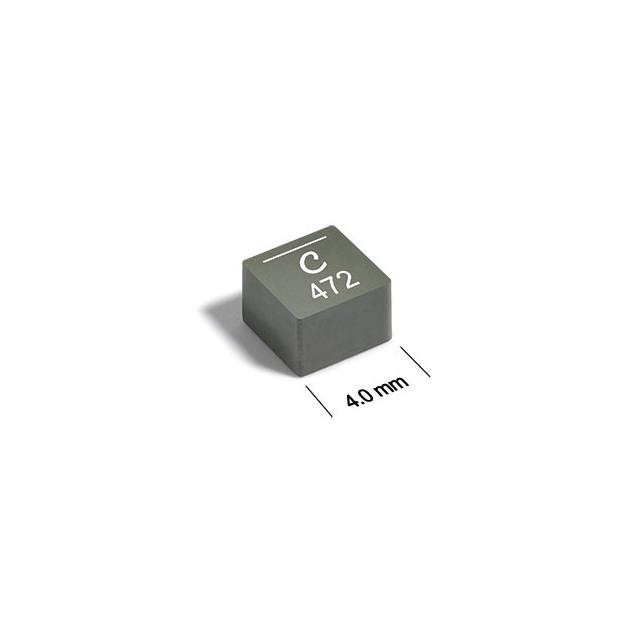

COILCRAFT 贴片电感 XEL4030-102MEC

XEL4030-102MEC概述

    # Coilcraft XEL4030 屏蔽式功率电感器

    产品简介


    Coilcraft XEL4030 是一款屏蔽式功率电感器,适用于多种高频开关电源和滤波电路中。该电感器具有超低直流电阻(DCR)和极低交流损耗,特别适合于高开关频率(2 MHz 到 5 MHz)的应用。主要功能包括高效电流处理、软饱和特性以及承受高电流尖峰的能力。XEL4030 在高温度环境下仍能保持出色的性能,使其成为高可靠性电子设备的理想选择。

    技术参数


    - 封装类型: 复合材料
    - 环保标准: 符合RoHS和无卤素标准
    - 重量: 0.28克
    - 工作电压范围: 0到80V
    - 环境温度范围: -40°C 至 +125°C
    - 最大工作温度: +165°C(环境温度+温升)
    - 存储温度范围: 组件:-55°C 至 +165°C;载带包装:-55°C 至 +80°C
    - 抗焊接热能力: 最多三次40秒的回流焊,每次冷却至室温
    - 湿度敏感度等级 (MSL): 1级(<30°C / 85%相对湿度条件下无限期储存)

    产品特点和优势


    - 超低直流电阻和交流损耗: 适合高开关频率应用。
    - 符合AEC-Q200标准: 适用于汽车电子产品。
    - 优秀的电流处理能力: 具有软饱和特性,可承受高电流尖峰。
    - 高温适用: 可在-40°C 至 +125°C 的温度范围内稳定工作。
    - RoHS合规性: 环保设计。

    应用案例和使用建议


    XEL4030 在各种高频开关电源应用中表现出色,例如直流-直流转换器、开关模式电源、EMI滤波器等。为了充分发挥其性能,在实际应用中应注意以下几点:
    - 热管理: 由于电流上升导致的温度升高依赖于许多因素,如PCB布局和迹线尺寸,因此建议在实际应用中验证温度变化情况。
    - 散热设计: 采用良好的散热设计可以延长电感器的使用寿命。
    - 适当布局: 尽量避免靠近其他发热元件,以减少热干扰。

    兼容性和支持


    XEL4030 支持RoHS锡银铜终端和非RoHS锡铅终端,可以满足不同的客户需求。Coilcraft提供详细的在线技术支持,包括样本请求、购买通道和常见问题解答页面。同时,提供的文档详细说明了焊接表面安装组件的注意事项(Doc 362)和电路板清洗方法(Doc 787PCBWashing.pdf)。

    常见问题与解决方案


    - 问题: 温度变化对电感器性能有何影响?
    - 解决方案: 在实际应用中应根据具体条件验证温度变化情况,确保系统在预期的温度范围内正常工作。
    - 问题: 电感器在高电流下的性能如何?
    - 解决方案: 使用Irms测试数据,可以确定在不同温度下电感器所能承受的最大电流。

    总结和推荐


    总体而言,Coilcraft XEL4030 屏蔽式功率电感器以其独特的特性和卓越的性能,在高频开关电源和其他相关应用中表现出色。其在高温度环境下的可靠性和优越的电流处理能力使其在市场上具有很强的竞争优势。强烈推荐用于需要高效能和高可靠性的电子设备中。
    如果您有任何疑问或需要更多帮助,请访问 Coilcraft 官方网站或联系您所在地的销售代表。

XEL4030-102MEC参数

参数
Q值 -
测试频率 1MHz
电感值 1μH
饱和电流(LSAT) 9A
自谐振频率(SRF) 65MHz
容差 ±20%
直流电阻(DCR) 9.78mΩ
额定电流 10.7A
长*宽*高 4mm*4mm*3.1mm
通用封装 1616
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

XEL4030-102MEC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XEL4030-102MEC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XEL4030-102MEC XEL4030-102MEC数据手册

XEL4030-102MEC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.839
2000+ ¥ 11.1293
4000+ ¥ 9.2561
库存: 2784
起订量: 10 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 14.83
