0603CS-8N2XGRW

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 250MHz 4.2GHz 30 8.2nH 115mΩ ±2% 0603 贴片安装 1.8mm(长度)*1.12mm(高度)
供应商型号: SXE-0603CS-8N2XGRW
供应商: 海外现货
标准整包数: 5

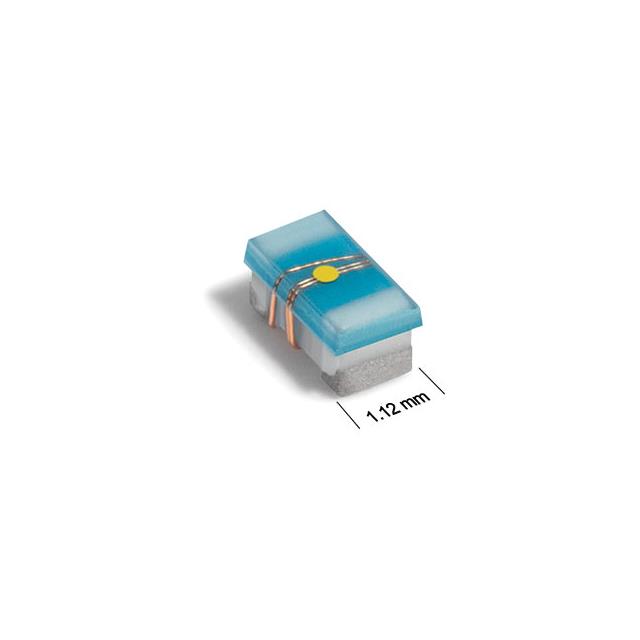

COILCRAFT 贴片电感 0603CS-8N2XGRW

0603CS-8N2XGRW概述

    603CS 系列片式电感器(1608 封装)技术手册

    产品简介


    603CS 系列电感器是 Coilcraft 推出的一款超小型片式电感器,尺寸为 0603(1608),适用于高频应用场合。凭借卓越的 Q 值(Quality Factor,品质因数)、高自谐振频率(SRF)及优异的直流电阻(DCR)和电流承载能力,该系列电感器广泛应用于通信设备、射频电路、便携式电子产品及医疗设备等领域。
    这些电感器特别适合在空间有限的设计中实现高性能滤波和阻抗匹配,是紧凑型高频电路的理想选择。

    技术参数


    | 参数名称 | 描述 |

    | 尺寸(英寸/毫米) | 0.071 × 0.044 × 0.040(1.80 × 1.12 × 1.02 mm) |
    | 核心材料 | 陶瓷 |
    | 终端涂层 | 符合 RoHS 的镍银铂玻璃焊料涂层 |
    | 额定温度范围 | 工作温度:-40°C 至 +125°C
    存储温度:-40°C 至 +140°C |
    | 最大温升 | 温度:+140°C |
    | 最大焊接热应力 | 三轮 40 秒 @ +260°C |
    | 电感容差 | ±2%,±3%,±5% |
    | Q 值 | 高频段 Q 值范围:39–250 |
    | 自谐振频率(SRF) | 范围:1.7 GHz 至 100 GHz |
    | 直流电阻(DCR) | 低至 0.030 Ω |
    | 最大电流承载能力 | 高达 700 mA |

    产品特点和优势


    1. 超高 Q 值与高频性能
    在高频应用中表现出色,特别适合需要高效能量传递的场景。

    2. 超小封装设计
    采用 0603(1608)封装,非常适合空间受限的应用。
    3. 高可靠性与耐用性
    符合 RoHS 和无卤素要求,确保环保的同时具备优异的抗焊热能力。
    4. 多种阻抗匹配选择
    提供从 1.6 nH 到 330 nH 的宽范围选择,满足不同电路需求。
    5. 优越的温度稳定性
    温度系数仅为 +25 至 +125 ppm/°C,适合恶劣环境。

    应用案例和使用建议


    - 应用案例
    603CS 系列电感器常用于手机天线模块、射频前端滤波器、Wi-Fi 模块及电源滤波器中。例如,在无线通信设备中,该系列电感可提供高效的信号阻抗匹配。
    - 使用建议
    - 设计时应根据具体应用选择合适的电感值(如 Q 值较高的电感用于高频滤波,低电感值用于功率传输)。
    - 保证 PCB 设计中适当的土地面积以优化性能。
    - 使用过程中需注意环境温度,避免长期暴露在高温环境中。

    兼容性和支持


    - 兼容性:支持主流 PCB 表面贴装工艺,可与多种 SMT 组件搭配使用。
    - 支持文档:包括《PCB 洗涤指南》(Doc787PCBWashing.pdf)和《表面贴装组件焊接指南》(Doc 362)。
    - 售后服务:Coilcraft 提供多语言技术支持,客户可通过官网或全球热线获取帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后电感性能下降 | 检查焊接条件是否符合规范;更换焊接设备。 |
    | 自谐振频率不符合预期 | 确认所选电感值与实际电路匹配。 |
    | 电感值波动超出允许范围 | 检查供应商提供的批次一致性报告。 |

    总结和推荐


    603CS 系列电感器凭借其卓越的性能、小巧的封装尺寸及高可靠性,成为高频应用领域的理想选择。无论是对空间有限的设计还是高性能要求的场景,该系列产品均表现出色。
    推荐指数:★★★★★
    强烈推荐使用此系列电感器以提升设计效率和产品质量。
    如需进一步了解或订购,请访问 Coilcraft 官网或直接联系客服团队获取详细信息和支持。

0603CS-8N2XGRW参数

参数
自谐振频率(SRF) 4.2GHz
容差 ±2%
直流电阻(DCR) 115mΩ
额定电流 -
Q值 30
测试频率 250MHz
电感值 8.2nH
饱和电流(LSAT) -
长*宽*高 1.8mm(长度)*1.12mm(高度)
通用封装 0603
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

0603CS-8N2XGRW厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

0603CS-8N2XGRW数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT 0603CS-8N2XGRW 0603CS-8N2XGRW数据手册

0603CS-8N2XGRW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 4.8652
50+ ¥ 4.6706
250+ ¥ 4.5927
500+ ¥ 4.5148
1000+ ¥ 3.8921
库存: 3331
起订量: 5 增量: 5
交货地:
最小起订量为:5
合计: ¥ 24.32
