首页  >  产品百科  >  0201DS-2N2XJEW

0201DS-2N2XJEW

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 250MHz 16.7GHz 700mA 32 2.2nH 70mΩ ±5% 0201 贴片安装 580μm*460μm*460μm
供应商型号: 0201DS-2N2XJEW
供应商: 国内现货
标准整包数: 1

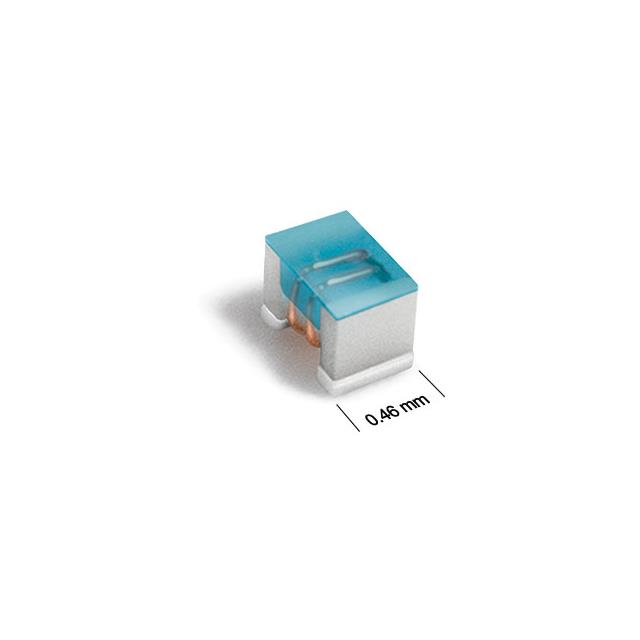

COILCRAFT 贴片电感 0201DS-2N2XJEW

0201DS-2N2XJEW概述

    文章:高性能0201DS系列贴片电感

    产品简介


    0201DS系列贴片电感是 Coilcraft 公司生产的微型贴片电感产品。这类电感采用陶瓷芯材料制成,拥有极小的体积和高精度的电感值,适用于高频电子电路设计。其主要功能是储存电磁能量,为电路提供电感量,以满足各类高频信号处理需求。主要应用领域包括智能手机、平板电脑、无线通讯设备等。

    技术参数


    | 规格 | 数值 |

    | 尺寸(长度x宽度) | 0.023 x 0.018 英寸 / 0.58 x 0.46 毫米 |
    | 电感值范围 | 0.5 - 14 nH |
    | 允许误差 | ±10% |
    | 额定电流(Irms) | 1250 mA (最大) |
    | 最大温度 | +140°C |
    | 工作温度范围 | -40°C 至 +125°C |
    | 温度系数 | +25 至 +125 ppm/°C |

    产品特点和优势


    0201DS系列贴片电感的主要特点是其超小尺寸(0603封装),使其成为世界最小的绕线电感。该系列产品拥有52个不同电感值,覆盖范围广泛,能够满足多种应用场景的需求。核心材料为陶瓷,具有良好的耐温特性和稳定性,适合高温工作环境。此外,该系列产品通过RoHS认证且无卤素,确保环保合规性。

    应用案例和使用建议


    本系列电感可广泛应用于手机、无线通信模块、射频前端电路等。对于需要高精度电感值的应用场合,可根据需求选择合适的电感值。为了保证最佳性能,建议使用Coilcraft公司推荐的焊盘布局,以避免因安装不当导致的信号衰减或其他干扰问题。

    兼容性和支持


    该系列电感与其他同类产品兼容良好,可以方便地替换市场上主流的其他品牌电感。制造商提供了详尽的技术文档和支持服务,包括焊接指南和电感值选型指南,确保用户能够轻松进行产品选择和安装。此外,用户还可以访问Coilcraft官方网站获取最新的产品信息和技术支持。

    常见问题与解决方案


    1. 问题:如何判断电感值是否准确?
    - 解决方案:使用电感测试仪或专业仪器进行测量,确保与标称值相符。
    2. 问题:长时间使用后是否会发热严重?
    - 解决方案:根据手册中的Irms值,合理控制电流,避免长时间过载运行。
    3. 问题:是否能在潮湿环境下使用?
    - 解决方案:确认产品符合MIL-STD-202标准,适合在潮湿环境中使用。

    总结和推荐


    总体而言,0201DS系列贴片电感以其超小尺寸、高精度和优良的电气特性,成为高频电路设计的理想选择。尤其是在移动设备和无线通信领域,其优异的性能使其成为不可或缺的组件。强烈推荐给需要高精度和小型化电感解决方案的设计工程师。

0201DS-2N2XJEW参数

参数
电感值 2.2nH
饱和电流(LSAT) -
自谐振频率(SRF) 16.7GHz
容差 ±5%
直流电阻(DCR) 70mΩ
额定电流 700mA
Q值 32
测试频率 250MHz
长*宽*高 580μm*460μm*460μm
通用封装 0201
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

0201DS-2N2XJEW厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

0201DS-2N2XJEW数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT 0201DS-2N2XJEW 0201DS-2N2XJEW数据手册

0201DS-2N2XJEW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 24.4823
500+ ¥ 23.5406
1500+ ¥ 22.599
3000+ ¥ 21.6574
库存: 4057
起订量: 56 增量: 2000
交货地:
最小起订量为:10
合计: ¥ 244.82
直接购买
加入购物车
