XAL6030-102MEC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 50MHz 23A 18A 1μH 6.18mΩ ±20% 标准安装,贴片安装 6.56mm*6.36mm*3.1mm
供应商型号: C2938919
供应商: 国内现货
标准整包数: 1

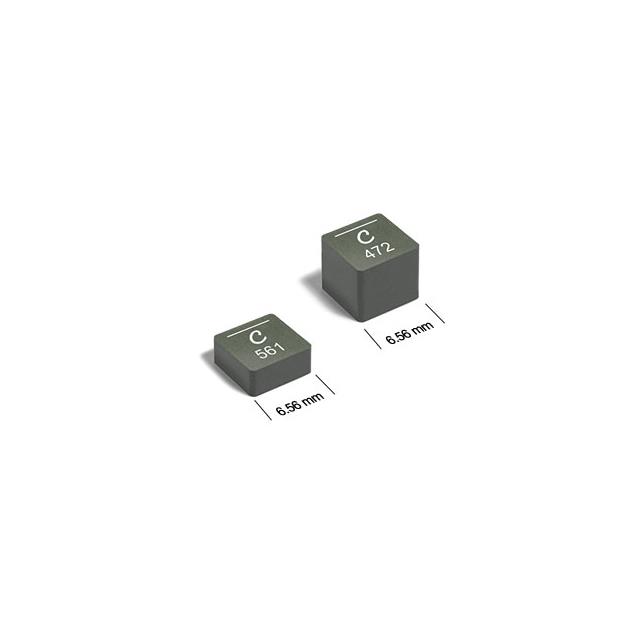

COILCRAFT 贴片电感 XAL6030-102MEC

XAL6030-102MEC概述

    文章:Shielded Power Inductors – XAL60xx 技术手册解读

    产品简介


    Shielded Power Inductors(屏蔽型功率电感)是 Coilcraft 推出的一系列高性能电子元件,专为高效率电源系统设计。这些电感器采用复合材料核心,能够在高频率和大电流下稳定运行,适用于工业控制、通信设备、汽车电子等领域。XAL60xx 系列特别针对高温(最高可达 +125°C)和高可靠性要求的应用进行了优化,同时符合 AEC-Q200 标准和 RoHS 要求,确保绿色环保且兼容医疗及高风险应用需求(需提前获得 Coilcraft 批准)。

    技术参数


    以下是 XAL60xx 系列的关键技术规格,便于用户快速了解性能指标:
    | 参数名称 | 描述 |

    | 电感值(µH) | 0.18 至 33 µH,支持多种标准规格(如 0.18 µH、0.33 µH 等) |
    | DCR(直流电阻,mΩ) | 1.59 mΩ 至 95.68 mΩ,低损耗设计显著提升能效 |
    | 自谐振频率(SRF,MHz) | 最高可达 141 MHz |
    | 饱和电流(Isat,A) | 3.7 A 至 39.0 A |
    | 额定电流(Irms,A) | 2.7 A 至 39.0 A |
    | 封装尺寸 | XAL6030:0.39 英寸 × 0.39 英寸 × 0.122 英寸;XAL6060:0.63 英寸 × 0.63 英寸 × 0.240 英寸 |
    | 重量 | XAL6030:0.60–0.70 g;XAL6060:1.0–1.6 g |
    其他关键参数包括:
    - 工作电压范围:0 至 60 V
    - 温度范围:工作温度 -40°C 至 +125°C,存储温度 -55°C 至 +165°C
    - 耐焊接热性能:可承受三次 40 秒的 260°C 焊接循环
    - MSL 等级:1 级,无限库存寿命

    产品特点和优势


    1. 高电流能力:低 DC 电阻(DCR),适合大电流应用场景。
    2. 软饱和特性:电感饱和曲线平滑,避免突然性能下降。
    3. AEC-Q200 认证:满足车规级应用的高可靠性要求。
    4. 环保合规:RoHS 合规且无卤素设计。
    5. 优异的频率特性:高自谐振频率(SRF)适应宽频工作环境。

    应用案例和使用建议


    XAL60xx 系列广泛应用于开关电源、DC-DC 转换器、LED 驱动器、电池管理模块等领域。例如,在车载充电器中,XAL6030 和 XAL6060 可作为输入输出滤波电感,提升整体能效。对于通信设备电源,这些电感器可在高温环境下持续提供稳定的电流支持。
    使用建议:
    - 在高频应用中,选择合适的电感值以匹配电路设计需求。
    - 设计 PCB 时,确保引脚与终端的正确方向,以减少电磁干扰(EMI)。
    - 注意电流负载限制,避免因过流导致热失效。

    兼容性和支持


    XAL60xx 系列具有良好的通用性,可与主流 PCB 尺寸兼容。Coilcraft 提供全面的技术支持和在线资源,包括 Sample & Buy 页面、技术支持工具与软件下载链接(Web page Tools & software)。此外,文档中还详细说明了焊接、清洗等方面的注意事项。

    常见问题与解决方案


    以下是用户常见的疑问及其解决方案:
    1. 问题:如何选择正确的电感值?
    解答:根据负载电流、输入电压和频率范围,参考技术手册中的典型 L vs I 曲线进行选择。
    2. 问题:高温环境下能否安全运行?
    解答:该系列产品经过高温测试,可确保在 -40°C 至 +125°C 温度范围内正常工作,但需要结合具体环境验证性能。
    3. 问题:如何避免焊接时损坏?
    解答:按照说明书进行焊接,严格控制焊接时间和温度,建议多次冷却后重新焊接。

    总结和推荐


    Shielded Power Inductors – XAL60xx 系列凭借其卓越的性能和广泛的适用性,成为高性能电源设计的理想选择。其出色的电气特性和高可靠性使其非常适合工业、汽车和通信领域。尽管价格可能稍高,但从长远来看,其高效率和稳定性将带来显著的成本节约。我们强烈推荐此系列电感器给需要高性能和可靠性的项目。如果您有医疗或高风险应用需求,建议提前咨询 Coilcraft 获取专项授权。
    最终评价:★★★★★(5/5)

XAL6030-102MEC参数

参数
容差 ±20%
直流电阻(DCR) 6.18mΩ
额定电流 18A
Q值 -
测试频率 1MHz
电感值 1μH
饱和电流(LSAT) 23A
自谐振频率(SRF) 50MHz
长*宽*高 6.56mm*6.36mm*3.1mm
安装方式 标准安装,贴片安装
应用等级 汽车级
包装方式 卷带包装

XAL6030-102MEC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XAL6030-102MEC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XAL6030-102MEC XAL6030-102MEC数据手册

XAL6030-102MEC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.923
10+ ¥ 9.141
30+ ¥ 8.162
库存: 91
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 10.92
