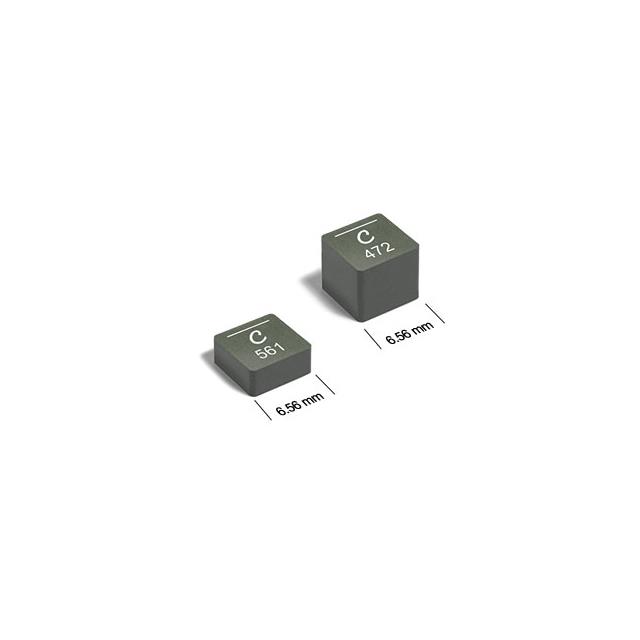

XAL6030-222MEC

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 30MHz 15.9A 10A 2.2μH 13.97mΩ ±20% 标准安装,贴片安装 6.56mm*6.36mm*3.1mm
供应商型号: C5440776
供应商: 国内现货
标准整包数: 1
COILCRAFT 贴片电感 XAL6030-222MEC

XAL6030-222MEC概述

    高效且可靠:Coilcraft XAL60xx系列屏蔽式功率电感器

    产品简介


    Coilcraft XAL60xx系列是专为高电流和低电阻设计的屏蔽式功率电感器。它们广泛应用于开关电源、DC/DC转换器、LED驱动器、计算机、通信设备等领域,为设计师提供了高度可靠和高效的解决方案。

    技术参数


    以下是XAL60xx系列电感器的技术规格:
    | 型号 | 电感量(µH) | DCR(毫欧) | SRF(MHz) | Isat(A) | Irms(A) |
    |
    | XAL6030-181ME | 0.18 ± 20% | 1.59-1.75 | 141 | 39.0 | 24 |
    | XAL6030-331ME | 0.33 ± 20% | 2.30-2.53 | 89 | 30.0 | 20 |
    | XAL6030-561ME | 0.56 ± 20% | 3.01-3.31 | 61 | 29.0 | 17 |
    | XAL6030-102ME | 1.0 ± 20% | 5.62-6.18 | 50 | 23.0 | 13 |
    | XAL6030-122ME | 1.2 ± 20% | 6.82-7.50 | 43 | 22.0 | 12 |

    产品特点和优势


    1. 高电流处理能力:能够处理高电流而不降低性能,满足各种严苛的应用需求。
    2. 非常低的直流电阻(DCR):保证了极高的效率,减少了能量损失。
    3. 软饱和特性:确保了电感器在高电流下的稳定运行,不会发生硬饱和导致性能下降。
    4. 符合AEC-Q200标准:经过严格的测试,适用于广泛的工业环境,包括-40°C至+125°C的工作温度范围。
    5. 无卤素材料:环保且对人体无害,符合RoHS标准。
    6. 卓越的温度稳定性:在高温条件下也能保持稳定的电感值,最高可达+125°C。

    应用案例和使用建议


    XAL60xx系列电感器广泛应用于多种电路设计中。例如,在开关电源应用中,它们可以有效减少损耗并提高整体效率。对于需要高可靠性和稳定性的应用,如通信设备和计算机系统,这些电感器同样表现出色。为了获得最佳性能,建议在选择时考虑具体应用场景的要求,并遵循推荐的封装和引脚方向以避免不必要的EMI干扰。

    兼容性和支持


    该系列电感器与其他常见的电子元器件具有良好的兼容性,可以在标准的印刷电路板(PCB)上直接使用。Coilcraft公司提供了详尽的技术支持和售后服务,包括安装指南、维修服务和软件工具等。此外,他们还提供针对特定应用的设计工具和服务,帮助工程师快速有效地集成这些电感器。

    常见问题与解决方案


    - 问:XAL60xx系列是否可用于医疗设备?
    - 答:不推荐,除非事先获得Coilcraft公司的批准。
    - 问:在高温环境下,如何确定最大电流?
    - 答:可以通过查阅温度降额信息来确定。点击文档中的链接以获取详细信息。
    - 问:如何判断温度升高是否会超过最大允许值?
    - 答:在不同应用条件下,通过测量实际工作时的温度上升来确认,避免超过最高允许温度。

    总结和推荐


    总体而言,Coilcraft XAL60xx系列屏蔽式功率电感器凭借其出色的性能和可靠性,成为了众多高要求应用的理想选择。无论是对于开关电源、通信设备还是计算机系统,这些电感器都能提供优异的表现。强烈推荐给那些对产品质量和稳定性有严格要求的设计者们。

XAL6030-222MEC参数

参数
直流电阻(DCR) 13.97mΩ
额定电流 10A
Q值 -
测试频率 1MHz
电感值 2.2μH
饱和电流(LSAT) 15.9A
自谐振频率(SRF) 30MHz
容差 ±20%
长*宽*高 6.56mm*6.36mm*3.1mm
安装方式 标准安装,贴片安装
应用等级 汽车级
包装方式 卷带包装

XAL6030-222MEC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XAL6030-222MEC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XAL6030-222MEC XAL6030-222MEC数据手册

XAL6030-222MEC封装设计

查看详情并下载
