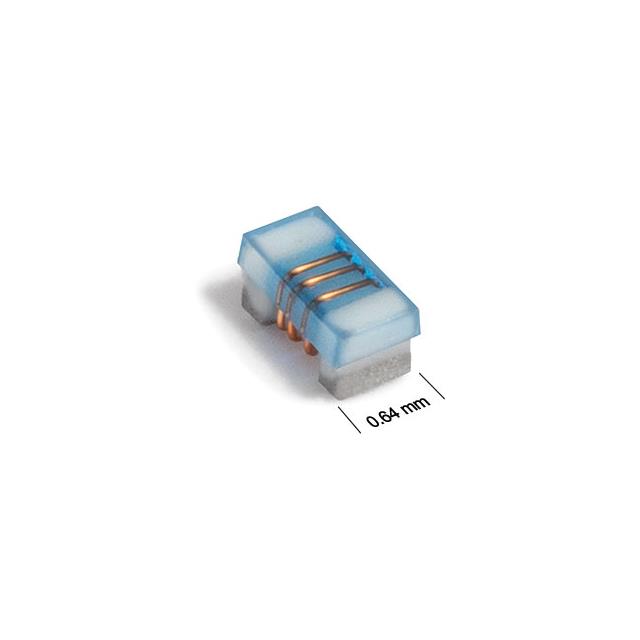

0402CS-47NXJRW

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: Chip Inductors
供应商型号: 3648802
供应商: element14
标准整包数: 5
COILCRAFT 贴片电感 0402CS-47NXJRW

0402CS-47NXJRW概述


    产品简介


    0402CS系列(1005)芯片电感器是Coilcraft公司推出的高性能电感器,采用陶瓷材料制成。该系列产品专为高频电路设计,广泛应用于通信、计算机、消费电子等领域。这些电感器具备高Q值、出色的自谐振频率、严格的电感容差以及良好的批次一致性,使其成为众多应用的理想选择。

    技术参数


    - 电感值范围: 1 nH 至 100 nH(多个型号)
    - 电感值容差: ±5%, ±3%, ±2%
    - Q值: 高达120以上(具体型号依赖于电感值)
    - 饱和电流 (Irms): 1360 mA 到 30 mA 不等
    - 直流电阻 (DCR): 最大值在40 mΩ到200 mΩ之间
    - 频率范围: 10 MHz 至 12 GHz
    - 最高工作温度: +125°C
    - 存储温度: -40°C 至 +140°C
    - 封装尺寸: 0402(1005)

    产品特点和优势


    1. 高Q值: 0402CS系列电感器的Q值特别高,尤其在使用频率下表现优异。
    2. 低直流电阻: 低直流电阻可以减少功耗并提高效率。
    3. 自谐振频率高: 出色的自谐振频率使得它们适用于多种高频电路设计。
    4. 严格的电感容差: 保证产品的一致性,提高了可靠性和可重复性。
    5. 出色的批量一致性: 批量生产的产品间差异小,确保性能稳定。

    应用案例和使用建议


    应用案例
    - 通信系统: 在移动通信基站和智能手机中作为射频匹配网络的关键组件。
    - 计算机硬件: 用于电源管理电路,确保高效的能量转换。
    - 消费电子: 适用于便携式设备如智能手表、耳机中的高频滤波电路。
    使用建议
    - 射频设计: 当设计射频电路时,选择适合所需频率的型号,考虑电感值和Q值的影响。
    - 散热管理: 尽管电感器的工作温度较高,但需要注意整体电路的散热设计,以避免过热导致的性能下降。
    - 焊接要求: 确保按照Coilcraft提供的焊接指南进行操作,以防止因不当焊接而导致的损坏。

    兼容性和支持


    - 兼容性: 0402CS系列电感器符合AEC-Q200标准,并且符合RoHS和无卤素规范,易于与其他电子元件和设备配合使用。
    - 支持: Coilcraft提供了详尽的技术文档和设计工具,客户可以通过官网获取样品和购买产品。此外,官方网站还提供技术支持和常见问题解答。

    常见问题与解决方案


    1. 问题: 电感器的电感值在使用过程中发生漂移。
    - 解决方案: 检查电路板的设计是否合理,确保电路工作在允许的温度范围内。
    2. 问题: 电感器的Q值不符合预期。
    - 解决方案: 核对所选型号的Q值参数,确保与实际需求匹配。
    3. 问题: 电感器在焊接过程中受损。
    - 解决方案: 严格按照Coilcraft提供的焊接指南进行操作,并确保焊点的质量。

    总结和推荐


    0402CS系列芯片电感器凭借其出色的Q值、低直流电阻和广泛的频率响应范围,展示了卓越的性能。在高频电路设计中,它们能够显著提升系统的整体性能。鉴于其广泛的应用领域和优良的可靠性,强烈推荐在需要高精度电感元件的项目中使用0402CS系列电感器。无论是用于通信、计算机还是消费电子产品,这些电感器都将是理想的选择。

0402CS-47NXJRW参数

参数
Q值 -
测试频率 -
电感值 -
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 -
直流电阻(DCR) -
额定电流 -
包装方式 卷带包装

0402CS-47NXJRW厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

0402CS-47NXJRW数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT 0402CS-47NXJRW 0402CS-47NXJRW数据手册

0402CS-47NXJRW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 1.0026 ¥ 8.3915
50+ $ 0.8256 ¥ 6.9106
250+ $ 0.7051 ¥ 5.9019
500+ $ 0.6744 ¥ 5.6444
1000+ $ 0.6256 ¥ 5.2366
2000+ $ 0.5218 ¥ 4.3674
10000+ $ 0.4654 ¥ 3.8953
20000+ $ 0.45 ¥ 3.7665
库存: 515
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 41.95
直接购买
加入购物车
