XAL1010-103MED

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 1MHz 11MHz 17.5A 15.5A 14 10μH 14.75mΩ ±20% 标准安装,贴片安装 11.3mm*10mm*10mm
供应商型号: XAL1010-103MED
供应商: 国内现货
标准整包数: 1

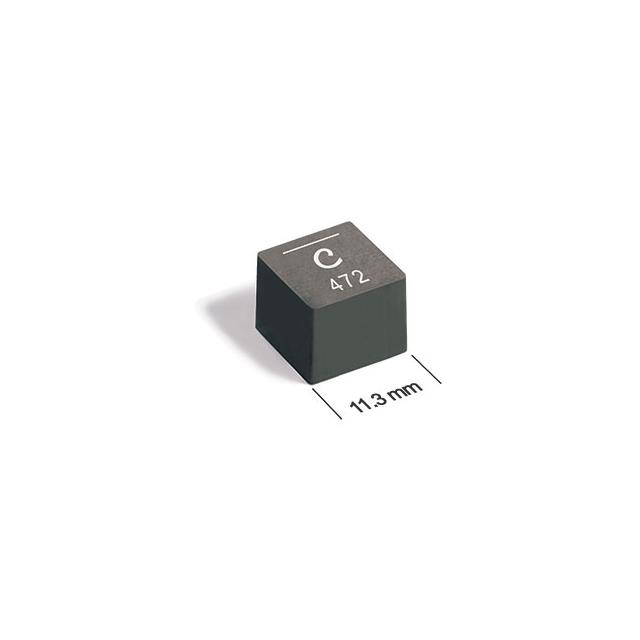

COILCRAFT 贴片电感 XAL1010-103MED

XAL1010-103MED概述

    高性能屏蔽功率电感XAL1010技术手册

    1. 产品简介


    产品类型:XAL1010系列是一款高性能的屏蔽功率电感,适用于各种电力转换和滤波应用。
    主要功能:这款电感具有低直流电阻(DCR)和高电流处理能力,能够在高温度环境下稳定工作,非常适合电源管理电路中的关键组件。
    应用领域:广泛应用于VRM/VRD系统、服务器电源、通信设备以及工业自动化设备等领域。

    2. 技术参数


    | 参 数 | 描述 |

    | 电感值(μH) | 0.22 - 15 |
    | 直流电阻(mΩ) | 0.45 - 16.90 |
    | 自谐振频率(MHz) | 115 - 9 |
    | 饱和电流(A) | 98.8 - 21.8 |
    | 允许电流(A) | 41.0 - 15.7 |
    注:以上参数为典型值,具体型号以实际为准。

    3. 产品特点和优势


    - 高电流处理能力:高达98.8A的电流处理能力,特别适合大电流应用场合。
    - 低直流电阻:0.45mΩ的低直流电阻使得能效更高,损耗更小。
    - 软饱和特性:这种特性使其特别适合VRM/VRD应用,能在高负载下保持稳定的性能。
    - 高温稳定性:符合AEC-Q200标准,最高工作温度可达+125°C。
    - RoHS和无卤素:满足环保要求,安全可靠。

    4. 应用案例和使用建议


    应用案例:在一台服务器电源模块中,XAL1010电感被用于稳压输出,确保了输出电压的稳定性,在高频工作状态下依然表现良好。
    使用建议:
    - 在选择电感时,需根据具体应用需求匹配合适的电感值和电流处理能力。
    - 确保良好的散热设计,特别是在高电流条件下,避免因温度过高导致性能下降。

    5. 兼容性和支持


    - 兼容性:此系列电感能够与多种电路设计兼容,适用于广泛的电力转换和滤波应用。
    - 支持:Coilcraft公司提供详尽的技术文档和技术支持,包括详细的安装指南和故障排除文档。

    6. 常见问题与解决方案


    1. 问题:在大电流下出现温度过高?
    解决办法:检查电路板布局,确保良好的散热路径;同时可以考虑更换更高电流处理能力的型号。

    2. 问题:在高频率工作时性能不稳定?
    解决办法:检查自谐振频率参数,确保选用的电感在预期的工作频率范围内稳定运行。

    7. 总结和推荐


    总结:XAL1010系列电感以其出色的性能和稳定性在电力转换和滤波应用中表现出色。其卓越的高温稳定性和高效的电流处理能力,使其成为同类产品中的佼佼者。
    推荐:强烈推荐在需要高可靠性、高效能电力转换和滤波应用中使用XAL1010系列电感。无论是服务器电源还是通信设备,该系列产品都能提供可靠且高效的解决方案。

XAL1010-103MED参数

参数
额定电流 15.5A
Q值 14
测试频率 1MHz
电感值 10μH
饱和电流(LSAT) 17.5A
自谐振频率(SRF) 11MHz
容差 ±20%
直流电阻(DCR) 14.75mΩ
长*宽*高 11.3mm*10mm*10mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

XAL1010-103MED厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

XAL1010-103MED数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT XAL1010-103MED XAL1010-103MED数据手册

XAL1010-103MED封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 28.75
300+ ¥ 22.5
1200+ ¥ 20
库存: 300
起订量: 100 增量: 300
交货地:
最小起订量为:100
合计: ¥ 2875
直接购买
加入购物车
