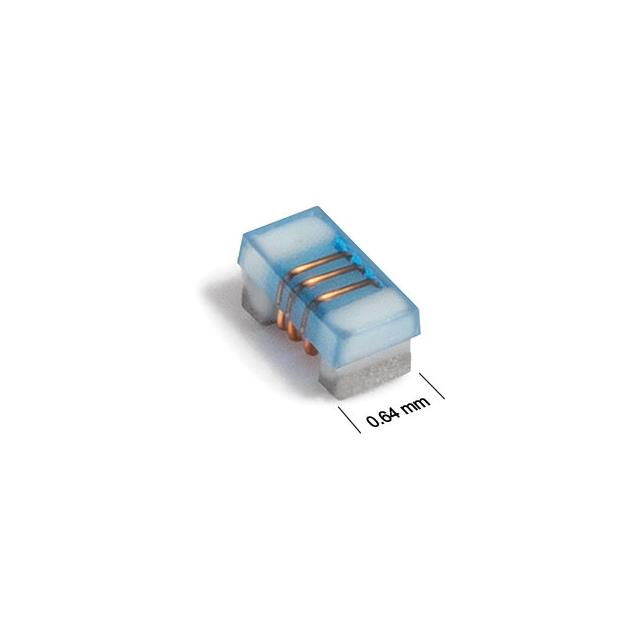

0402CS-40NXGRW

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 250MHz 2.24GHz 44 40nH 440mΩ ±2% 0402 贴片安装 1.19mm(长度)*660μm(高度)
供应商型号: 0402CS-40NXGRW
供应商: 云汉优选
标准整包数: 10
COILCRAFT 贴片电感 0402CS-40NXGRW

0402CS-40NXGRW概述

    Coilcraft 0402CS系列(1005)芯片电感技术手册

    1. 产品简介


    Coilcraft 0402CS系列(1005)是一款超小型(0402尺寸,即1005尺寸)的片式电感器,专门设计用于高频应用。这些电感器广泛应用于消费电子、通讯设备、计算机和网络基础设施等领域。它们以卓越的品质、高Q值和紧凑的设计著称,确保在各种应用场景中表现出色。

    2. 技术参数


    - 型号:多种规格可选,从1nH到100nH不等。
    - 公差:±5%(某些型号提供±2%和±3%的选项)。
    - 标称电感值:典型值在1.0nH至100nH之间。
    - 频率范围:最高支持到12.5GHz。
    - Q值:最高可达82。
    - 最大电流:不同型号的Irms电流不同,例如:1360mA(最低),50mA(最高)。
    - 温度系数:+25至+125ppm/°C。
    - 环境温度:工作温度范围为-40°C至+125°C。
    - 核心材料:陶瓷。
    - 终端材料:RoHS无铅镀层Sn/Ni/Ag-Pt玻璃熔块,可定制其他材料。

    3. 产品特点和优势


    - 高Q值:尤其在使用频率下表现出色。
    - 高自谐振频率(SRF):保证电感器在高频下稳定运行。
    - 小体积:0402尺寸(1005尺寸)使其成为紧凑型设计的理想选择。
    - 出色的批量一致性:确保每个批次的产品都能保持稳定的性能。

    4. 应用案例和使用建议


    这些电感器适用于需要高可靠性和高性能的应用场合。例如,在无线通信设备中,Coilcraft 0402CS系列可以提高天线匹配网络的效率;在射频放大器中,它们能够减少信号损失,提高整体性能。对于设计工程师来说,建议使用Coilcraft公司提供的SMD-F测试夹具来测量电感值,以确保准确性。

    5. 兼容性和支持


    - 兼容性:与其他标准0402尺寸组件完全兼容。
    - 支持:Coilcraft提供详细的用户手册、设计指南和技术支持,帮助客户顺利完成集成过程。

    6. 常见问题与解决方案


    - 问题1:如何确定适合特定应用的电感器?
    - 解决办法:根据所需的频率范围、电流和电感值选择合适的产品。参阅手册中的规格表进行对比。

    - 问题2:如何正确焊接这些电感器?
    - 解决办法:遵循Doc 362《表面贴装组件焊接》指南进行操作。

    7. 总结和推荐


    总体来看,Coilcraft 0402CS系列(1005)电感器在高频应用中表现出色,具备高Q值、高自谐振频率和优异的可靠性。针对需要高性能电感器的设计项目,强烈推荐使用这一系列的电感器。此外,Coilcraft提供了详尽的技术支持和兼容性信息,确保用户能够顺利集成和使用这些电感器。

0402CS-40NXGRW参数

参数
直流电阻(DCR) 440mΩ
额定电流 -
Q值 44
测试频率 250MHz
电感值 40nH
饱和电流(LSAT) -
自谐振频率(SRF) 2.24GHz
容差 ±2%
长*宽*高 1.19mm(长度)*660μm(高度)
通用封装 0402
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

0402CS-40NXGRW厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

0402CS-40NXGRW数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT 0402CS-40NXGRW 0402CS-40NXGRW数据手册

0402CS-40NXGRW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.8537
2000+ ¥ 5.2793
4000+ ¥ 4.9085
库存: 1175
起订量: 10 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 5.85
直接购买
加入购物车
