DO1813H-472MLD

产品分类: 贴片电感
厂牌: COILCRAFT
产品描述: 100KHz 50MHz 2.6A 4.7μH 54mΩ ±20% 贴片安装 8.89mm*6.1mm*6.1mm
供应商型号: DO1813H-472MLD
供应商: 国内现货
标准整包数: 1

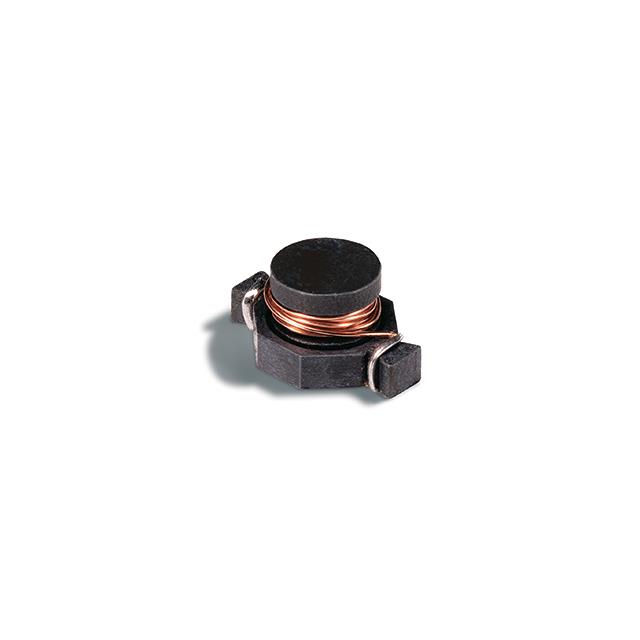

COILCRAFT 贴片电感 DO1813H-472MLD

DO1813H-472MLD概述

    Coilcraft DO1813H 系列 SMT 功率电感器技术手册解析

    产品简介


    Coilcraft DO1813H 系列 SMT 功率电感器是一类高性能电感元件,适用于各种电子电路中的电源管理和滤波应用。该系列产品采用表面贴装技术(SMT),提供从 0.18 μH 到 47 μH 的多种电感值选择,额定电流高达 14 A。这些电感器以其高可靠性和低损耗特性,在汽车电子、通信设备、消费电子和工业控制等领域有着广泛应用。

    技术参数


    | 规格项目 | 描述 |

    | 电感量(μH) | 0.18 - 47 |
    | 电阻(Ω) | 0.003 - 0.47 |
    | 最大饱和电流(A) | 14 |
    | 额定电流(A) | 1.2 - 10 |
    | 自谐振频率(MHz) | 20 - 800 |
    | 工作温度范围(℃) | -40 至 +85 |
    | 储存温度范围(℃) | -40 至 +125 |

    产品特点和优势


    1. 高饱和电流: 达到 14 A,可支持高电流应用。
    2. 低直流电阻: 电阻范围从 0.003 Ω 到 0.47 Ω,降低功耗并提高效率。
    3. 坚固耐用: 自带焊脚设计,易于可靠焊接。
    4. 广泛的应用范围: 适用于多种场合,包括高可靠性要求的汽车电子系统。

    应用案例和使用建议


    - 医疗设备: 高可靠性要求下的电源管理。
    - 通信基站: 滤波和能量存储。
    - 消费电子: 小型化设计,满足便携设备需求。

    使用建议:
    - 在进行 PCB 设计时,建议参照推荐焊盘图案进行布局。
    - 在焊接过程中,确保不超过三轮 40 秒的高温回流焊接,以避免损坏元件。

    兼容性和支持


    - 兼容性: 适用于多数主流的电子制造设备和工艺流程。
    - 技术支持: Coilcraft 提供详尽的技术文档和支持服务,例如《PCB 清洗指南》和《表面贴装组件焊接指南》。

    常见问题与解决方案


    1. 问题: 电感量出现偏差。
    - 解决: 确保按照推荐的焊盘图案进行安装,并进行充分的测试验证。

    2. 问题: 温度过热。
    - 解决: 确保在规定的最大电流范围内使用,避免长时间过载操作。

    总结和推荐


    Coilcraft DO1813H 系列功率电感器凭借其卓越的性能和广泛的适用性,是电子设计工程师的不二选择。特别适合需要高可靠性和高性能电源管理的应用场景。强烈推荐给需要高效能功率电感解决方案的用户。

DO1813H-472MLD参数

参数
Q值 -
测试频率 100KHz
电感值 4.7μH
饱和电流(LSAT) 2.6A
自谐振频率(SRF) 50MHz
容差 ±20%
直流电阻(DCR) 54mΩ
额定电流 -
长*宽*高 8.89mm*6.1mm*6.1mm
安装方式 贴片安装
包装方式 卷带包装

DO1813H-472MLD厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

DO1813H-472MLD数据手册

厂牌 PDF简要描述 下载
COILCRAFT 贴片电感 COILCRAFT DO1813H-472MLD DO1813H-472MLD数据手册

DO1813H-472MLD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 36.7234
500+ ¥ 35.3109
1500+ ¥ 33.8985
3000+ ¥ 32.4861
库存: 1846
起订量: 37 增量: 2000
交货地:
最小起订量为:10
合计: ¥ 367.23
