首页  >  产品百科  >  WBC4-6TLC

WBC4-6TLC

产品分类: 脉冲变压器
厂牌: COILCRAFT
产品描述: 1:4 36μH 贴片安装 4.45mm*4.19mm*3.04mm
供应商型号: 2458090RL
供应商: element14
标准整包数: 1

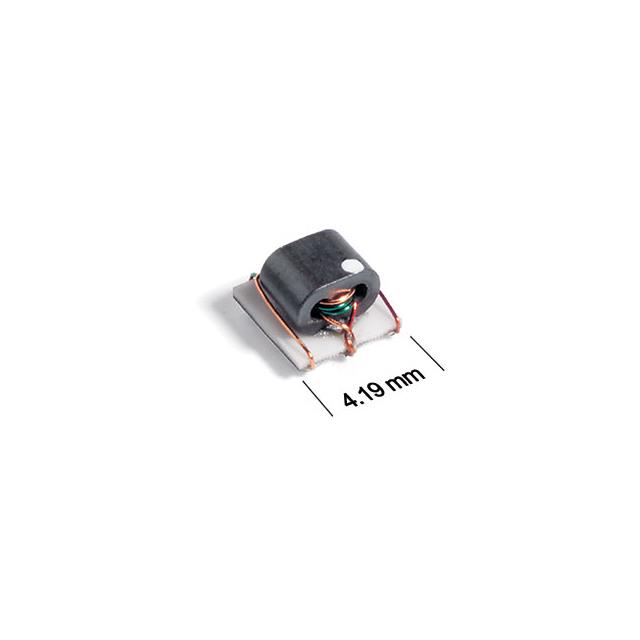

COILCRAFT 脉冲变压器 WBC4-6TLC

WBC4-6TLC概述

    # WBC系列微型宽频变压器技术手册

    1. 产品简介


    基本介绍
    WBC系列微型宽频变压器是Coilcraft公司推出的一类高性能表面贴装(SMT)变压器,专为需要高精度和紧凑尺寸的应用设计。其核心材料采用Ferrite,具备优异的电磁性能和温度稳定性。这些变压器适用于各种通信和信号处理场景,如宽带通信设备、射频模块、无线收发器等。
    主要功能
    - 实现阻抗匹配,提升信号传输效率。
    - 提供宽频带性能,支持高达1200MHz的工作频率。
    - 高隔离度(>300Vrms),保证信号完整性。
    - 小巧设计,体积仅为4mm x 4mm x 3mm,适合空间受限的设计。
    应用领域
    - 宽带通信系统
    - 无线收发模块
    - 射频前端电路
    - 工业控制和测试设备

    2. 技术参数


    | 参数 | 描述 |

    | 阻抗比 | 1:1 至 1:16 |
    | 工作频率范围 | 0.150 MHz 至 1200 MHz |
    | 插入损耗 | ≤0.40 dB(典型值) |
    | 共模抑制比(CMRR)| ≥50 dB |
    | 电流能力 | 最大250mA |
    | 额定功率 | 0.25W |
    | 绝缘等级 | >300Vrms |
    | 工作温度范围 | -40°C 至 +85°C |

    3. 产品特点和优势


    独特功能
    1. 高宽频性能:支持0.150 MHz至1200 MHz的宽频带操作,满足现代通信系统的多样化需求。
    2. 微型封装:体积小巧,适合高密度集成设计。
    3. 高可靠性:AEC-Q200认证,确保在恶劣环境下的长期稳定运行。
    4. 低功耗:超低功耗设计,适用于电池供电设备。
    市场竞争力
    - 在高频宽频领域表现卓越,能够替代传统变压器。
    - 极高的性价比,尤其适用于成本敏感型项目。

    4. 应用案例和使用建议


    应用场景
    - 用于4G/5G基站的射频前端模块,提高信号传输效率。
    - 应用于物联网设备的无线通信模块,优化信号覆盖范围。
    - 工业控制设备中的信号隔离和放大。
    使用建议
    1. 匹配设计:确保阻抗匹配以最大化传输效率。
    2. 热管理:注意散热设计,避免高温影响性能。
    3. 布局优化:合理规划PCB布局,减少寄生效应。

    5. 兼容性和支持


    兼容性
    WBC系列变压器可与主流微控制器和射频芯片无缝集成,支持多种标准接口。
    支持服务
    Coilcraft提供全面的技术支持和售后服务,包括:
    - 产品选型指南
    - PCB设计参考文档
    - 技术培训和支持热线

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号失真严重 | 检查是否正确选择阻抗比和频率范围 |
    | 发热过高 | 改善散热设计或增加外部风扇 |
    | 无法正常工作 | 确认焊接质量和接线是否正确 |

    7. 总结和推荐


    综合评估
    WBC系列微型宽频变压器凭借其卓越的宽频性能、高可靠性及小巧设计,在通信和射频领域表现出色。它适用于各种高要求场景,是现代电子设计的理想选择。
    推荐使用
    强烈推荐此系列产品用于对信号完整性要求高的通信和射频应用。对于希望降低成本并提升系统性能的设计者来说,WBC系列是一个绝佳的选择。

WBC4-6TLC参数

参数
电感值 36μH
变压器类型 -
匝数比 1:4
ET(伏特-时间) -
长*宽*高 4.45mm*4.19mm*3.04mm
安装方式 贴片安装
包装方式 卷带包装

WBC4-6TLC厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

WBC4-6TLC数据手册

厂牌 PDF简要描述 下载
COILCRAFT 脉冲变压器 COILCRAFT WBC4-6TLC WBC4-6TLC数据手册

WBC4-6TLC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 50.7552
10+ ¥ 46.07
50+ ¥ 42.38
200+ ¥ 38.69
400+ ¥ 35
750+ ¥ 24.42
库存: 117
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 50.75
