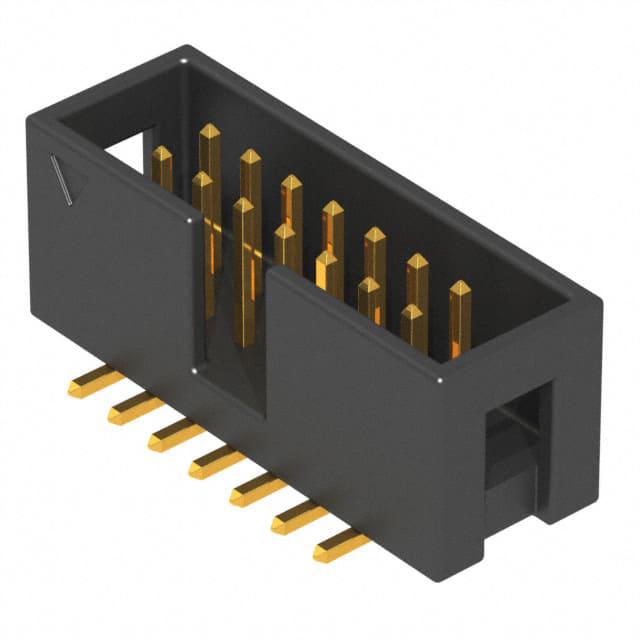

3020-14-0300-00

厂牌: CNC TECHNOLOGY
产品描述: Header,Push-Pull 2.54mm 2 14pin 3A(AC/DC) 金 贴片安装 25.4mm(长度)*10.2mm(高度)
供应商型号: 11MZ-3020-14-0300-00
供应商: 云汉优选
标准整包数: 1
CNC TECHNOLOGY 矩形连接器 - 针座 - 公插针 3020-14-0300-00

3020-14-0300-00概述


    产品简介


    本文将为您介绍一款具有多种安装方式和连接特性的电子元器件——IDC(Insulation Displacement Contact)插座。IDC插座广泛应用于电路板设计中,能够通过简单的机械压力实现导线与插针之间的高效连接,特别适合于高速数据传输及信号完整性要求较高的应用场合。该产品包括多个系列,如3010、3030、3130和3230系列,各系列提供了不同的位置数和安装方式选择,以满足不同应用需求。

    技术参数


    | 参数名称 | 值 |

    | 系列 | 3010, 3030, 3130, 3230 |
    | 位置数 | 10, 20, 30 |
    | 安装方式 | 插孔式(Through Hole), 直角插孔式(Through Hole, Right Angle), 表面贴装式(Surface Mount) |
    | 特征 | 穿透式连接(Feed Through),极性键(Polarizing Key),应力缓解(Strain Relief) |
    | 固定类型 | 无卡锁(NO Latch Lock),短卡锁/弹出钩(Latch Lock/Eject Hooks, Short),长卡锁/弹出钩(Latch Lock/Eject Hooks, Long) |
    | 接触镀层 | 金闪(Gold Flash),锡80微英寸(2.03微米)(Tin 80µin (2.03µm)) |

    产品特点和优势


    本产品具有多样的安装方式和接触镀层选项,满足不同客户的需求。其中,3010系列提供多种固定类型,使安装更为灵活;而3030系列则侧重于不同类型的特征,如极性键和应力缓解设计,有助于提高连接的可靠性和信号完整性。这些设计使得IDC插座不仅适用于消费电子、工业自动化等一般应用,还能够在高可靠性和高性能需求的应用场景中表现出色,显著提高了产品的市场竞争力。

    应用案例和使用建议


    应用案例
    在一条生产线中,工程师采用IDC插座来替代传统的焊接连接方式,不仅减少了生产时间和成本,还降低了错误率。通过在印刷电路板上使用3010-XX-001-12-XX系列,实现了高效稳定的导线连接,显著提升了系统的整体可靠性。
    使用建议
    对于需要在紧凑空间内进行高密度布线的设计,建议优先考虑3030系列的穿透式连接和极性键设计,以确保连接的准确性和可靠性。此外,在高温或震动较大的环境中,选用带有应力缓解功能的产品可以进一步增强其耐用性。

    兼容性和支持


    IDC插座可与相应型号的IDC插头完美匹配,如CnC Tech的IDC插头系列。厂商提供详细的技术支持文档和快速响应的客户服务,帮助客户解决安装和使用过程中遇到的各种问题。此外,对于大规模采购的客户,还可以享受定制化服务和技术指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保正确的插入力和角度,并检查接触表面是否清洁 |
    | 高频信号传输质量下降 | 检查接触镀层状态,并考虑使用屏蔽型电缆或增加滤波措施 |
    | 连接后导线容易脱落 | 检查是否存在应力缓解设计,如有必要,更换更合适的产品|

    总结和推荐


    综上所述,IDC插座凭借其多样化的设计、高可靠性及便捷的安装方式,在众多应用场景中展现出色的表现。无论是对成本敏感的小规模项目还是追求高性能的大规模生产,这款产品都是理想的选择。强烈推荐给正在寻找高效稳定连接解决方案的工程师和技术采购人员。

3020-14-0300-00参数

参数
额定电流 3A(AC/DC)
触头镀层 - 配接
类型 Header,Push-Pull
排数 2
颜色 -
间距-配接 2.54mm
针脚数 14pin
触头镀层厚度 - 配接 -
防护等级 -
长*宽*高 25.4mm(长度)*10.2mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 托盘

3020-14-0300-00厂商介绍

CNC Technology是一家专注于计算机数控(CNC)技术的公司,提供一系列精密加工解决方案。公司主营产品包括:

1. CNC机床:包括立式加工中心、卧式加工中心、数控车床等,广泛应用于机械制造、汽车、**等行业。

2. 自动化设备:如机器人、自动化生产线等,用于提高生产效率和减少人工成本。

3. 精密测量仪器:如三坐标测量机、激光扫描仪等,用于确保加工精度。

4. 软件与服务:提供CNC编程软件、技术支持和培训服务。

CNC Technology的优势在于:

- 技术创新:持续投入研发,采用最新技术提升产品性能。
- 定制服务:根据客户需求提供定制化解决方案。
- 质量控制:严格的质量管理体系,确保产品可靠性。
- 全球网络:拥有广泛的全球销售和服务网络,提供快速响应和支持。

3020-14-0300-00数据手册

厂牌 PDF简要描述 下载
CNC TECHNOLOGY 矩形连接器 - 针座 - 公插针 CNC TECHNOLOGY 3020-14-0300-00 3020-14-0300-00数据手册

3020-14-0300-00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.0615
10+ ¥ 5.1956
30+ ¥ 4.5461
100+ ¥ 3.8283
500+ ¥ 3.6369
库存: 58
起订量: 1 增量: 100
交货地:
最小起订量为:1
合计: ¥ 6.06
