CJ6206B28F

产品分类: LDO稳压器
产品描述: 65dB 5μA 300mA 2V 7V 150V

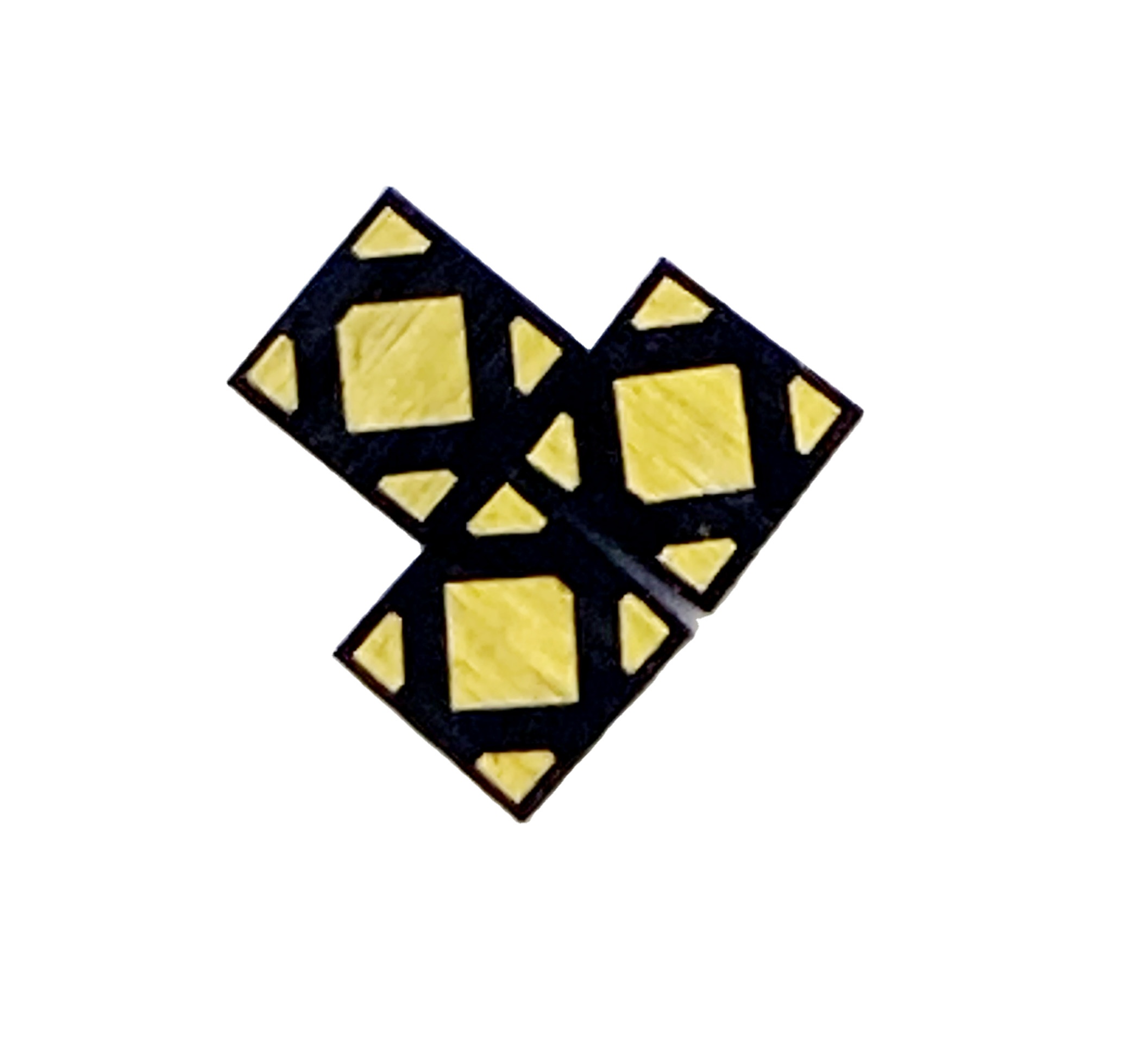

供应商型号: CJ6206B28F DFNWB-4L(1X1)
供应商: 国内现货
标准整包数: 10000
CJ/江苏长晶(长电) LDO稳压器 CJ6206B28F

CJ6206B28F概述

    # CJ6206系列电压调节器技术手册

    产品简介


    CJ6206系列是由江苏长晶电子科技有限公司生产的CMOS工艺制造的正向电压调节器,具有高纹波抑制率、低功耗和低压差的特点。这些特性使其成为便携式电子设备的理想选择,能够延长电池寿命。CJ6206系列支持低ESR陶瓷电容器,减少了电源应用所需的板面积。此外,该系列在关断模式下的消耗电流低于0.1μA,并且启动时间小于50微秒,非常适合电池供电的设备如射频应用和其他需要安静电压源的系统。
    主要功能
    - 高效能正向电压调节
    - 适用于多种消费类电子产品
    - 提供多种输出电压选项以满足不同需求
    应用领域
    - 手机和平板电脑
    - 数码相机
    - MP3/MP4播放器
    - 无线遥控系统

    技术参数


    | 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输出电压 | VOUT(E) | 0.98VOUT | VOUT | 1.02VOUT| V |
    | 待机电流 | ISTBY | 0.1 μA |
    | 输出电流 | IOUT 300 mA |
    | 滴漏电压 | Vdif | 150 mV |
    | 负载调整率 | ∆VOUT | 10 mV |
    | 线路调整率 | ∆VOUT | 0.01 0.2 | %/V |
    | 输出电压温度特性 | ∆VOUT 100 ppm/°C |

    产品特点和优势


    CJ6206系列具备以下显著特点:
    - 低压差设计提高了效率并降低了能耗。
    - 支持宽范围输入电压,适应性强。
    - 内置电流限制器和短路保护机制增强了系统的安全性。
    - 快速响应能力保证了稳定的输出电压。

    应用案例和使用建议


    在实际应用中,CJ6206系列常用于手机、笔记本电脑、数码相机等移动设备中。为了最大化其性能,建议采用高品质的陶瓷电容器作为输入和输出滤波器,并确保良好的散热设计以避免过热现象发生。

    兼容性和支持


    该产品与市场上主流的陶瓷电容器完全兼容,同时江苏长晶提供全面的技术支持和服务保障,包括样品申请、技术支持热线及定期的产品更新通知。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否符合要求,调整外部电容值。 |
    | 启动时间过长 | 减少负载阻抗,检查电路连接是否正确无误。 |

    总结和推荐


    总体而言,CJ6206系列电压调节器凭借其卓越的性能表现和广泛的适用性,在当今快速发展的消费电子市场中占据了一席之地。对于寻求高效、可靠电源管理解决方案的开发者来说,这是一个值得考虑的选择。如果您正在寻找一款适合便携式设备使用的高性能电压调节器,那么CJ6206无疑是一个理想之选。

CJ6206B28F参数

参数
最大输出电压 -
纹波抑制-PSRR 65dB
稳压器数量 -
线路调节 -
输出电流 300mA
最小输出电压 -
Iq-静态电流 5μA
极性 -
最大压差@电流 150V
最小输入电压 2V
输出类型 -
最大输入电压 7V
负载调节 -

CJ6206B28F厂商介绍

CJ公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品包括电子产品、通信设备、计算机硬件和软件等,广泛应用于消费电子、工业自动化、医疗健康、教育科研等多个领域。

CJ公司的产品分类主要有以下几个方面:
1. 电子产品:包括智能手机、平板电脑、智能穿戴设备等。
2. 通信设备:包括基站、路由器、交换机等。
3. 计算机硬件:包括服务器、存储设备、网络设备等。
4. 计算机软件:包括操作系统、数据库、办公软件等。

CJ公司的优势主要体现在以下几个方面:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,引领行业潮流。
2. 品质保证:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:公司提供全方位的售前、售中、售后服务,满足客户需求。
4. 市场布局:公司在全球范围内设有多个分支机构,产品远销世界各地。

CJ6206B28F数据手册

厂牌 PDF简要描述 下载
CJ/江苏长晶(长电) LDO稳压器 CJ/江苏长晶(长电) CJ6206B28F CJ6206B28F数据手册

CJ6206B28F封装设计

查看详情并下载
Symbol
Footprint
3D Model
