BAT42WS

产品分类: 肖特基二极管
产品描述: 500nA SOD-323
供应商型号: BAT42WS SOD-323 丝印:S7
供应商: 国内现货
标准整包数: 3000
CJ/江苏长晶(长电) 肖特基二极管 BAT42WS

BAT42WS概述


    产品简介


    BAT42WS/BAT43WS肖特基势垒二极管是一种高性能的表面贴装式二极管,专为自动插入式组装而设计。这类二极管广泛应用于电源管理、通信设备、汽车电子等领域,尤其适合需要低功耗和快速开关时间的应用场景。

    技术参数


    以下是BAT42WS/BAT43WS的关键技术规格:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 峰值重复反向电压 | VRRM | 30 V |
    | 工作峰值反向电压 | VRWM 30 | V |
    | DC 阻断电压 | VR 30 | V |
    | 反向恢复电压 | VR(RMS) 21 | V |
    | 正向连续电流 | IFM 200 | mA |
    | 重复脉冲正向电流 | IFRM 500 | mA |
    | 功耗 | PD 200 | mW |
    | 结到环境热阻 | RθJA 500 | °C/W |
    | 存储温度范围 | TSTG | -55 150 | °C |
    | 操作结温范围 | TJ | -40 125 | °C |
    其他关键特性包括:
    - 反向恢复时间:5 ns
    - 正向电压:0.26~0.65 V(不同电流条件下)
    - 反向漏电流:0.5 μA(VR=25V)
    - 电容:10 pF(VR=1V, f=1MHz)

    产品特点和优势


    - 低正向电压降:低至0.26 V,显著提高能效。
    - 快速开关时间:反向恢复时间为5 ns,适用于高频应用。
    - 小型化设计:SOD-323封装,非常适合自动化生产流程。
    - 可靠性和稳定性:存储温度范围宽(-55°C至+150°C),满足严苛环境需求。

    应用案例和使用建议


    应用案例:
    1. 电源管理:用于低压降整流器,减少功率损耗。
    2. 通信设备:作为高速信号开关,提升系统效率。
    3. 汽车电子:承受极端温度条件下的稳定运行。
    使用建议:
    - 在设计电路时,确保正向电流不超过最大额定值(200 mA)。
    - 注意散热设计,特别是在高功率运行时,可结合外部散热片降低温度。
    - 选择合适的PCB布局以减小寄生电感和电容的影响。

    兼容性和支持


    BAT42WS/BAT43WS与主流SMD设备高度兼容,能够轻松集成到现有系统中。江苏长晶电子科技有限公司提供详尽的技术文档和支持服务,包括样品申请、技术支持及售后服务热线。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 正向电压偏高 | 检查焊接质量和电路布局 |
    | 反向漏电流过大 | 更换更高品质的二极管 |
    | 温度异常导致失效 | 添加散热措施或改进散热设计 |

    总结和推荐


    BAT42WS/BAT43WS肖特基势垒二极管凭借其卓越的性能、紧凑的设计和广泛的适用性,在电子元器件市场中表现出色。其低正向电压、快速开关能力和良好的热稳定性使其成为现代电子设计的理想选择。对于需要高性能和高可靠性的应用场合,强烈推荐使用这款产品。
    如有进一步需求或疑问,欢迎联系江苏长晶电子科技有限公司获取详细资料和技术支持。

BAT42WS参数

参数
正向浪涌电流 -
Vrrm - 重复反向电压 -
配置 -
If - 正向电流 -
Ir - 反向电流 500nA
Vr-反向电压 -
反向恢复时间 -
通用封装 SOD-323

BAT42WS厂商介绍

CJ公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品包括电子产品、通信设备、计算机硬件和软件等,广泛应用于消费电子、工业自动化、医疗健康、教育科研等多个领域。

CJ公司的产品分类主要有以下几个方面:
1. 电子产品:包括智能手机、平板电脑、智能穿戴设备等。
2. 通信设备:包括基站、路由器、交换机等。
3. 计算机硬件:包括服务器、存储设备、网络设备等。
4. 计算机软件:包括操作系统、数据库、办公软件等。

CJ公司的优势主要体现在以下几个方面:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,引领行业潮流。
2. 品质保证:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:公司提供全方位的售前、售中、售后服务,满足客户需求。
4. 市场布局:公司在全球范围内设有多个分支机构,产品远销世界各地。

BAT42WS数据手册

厂牌 PDF简要描述 下载
CJ/江苏长晶(长电) 肖特基二极管 CJ/江苏长晶(长电) BAT42WS BAT42WS数据手册

BAT42WS封装设计

查看详情并下载
Symbol
Footprint

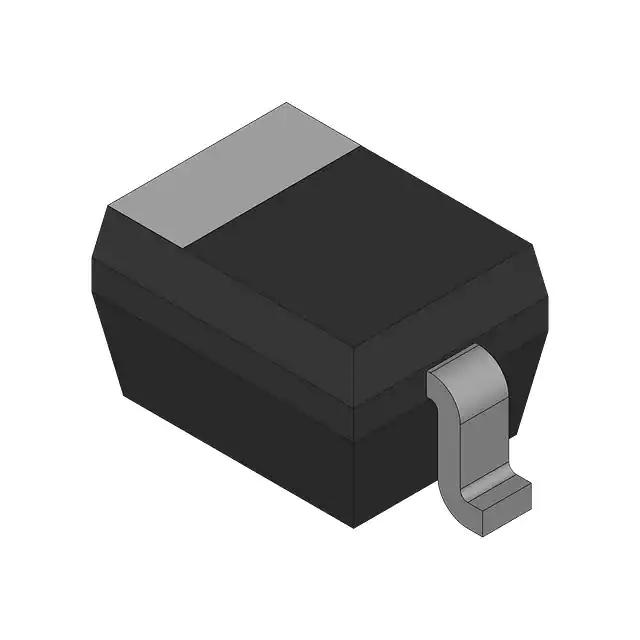

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.0792
6000+ ¥ 0.0759
15000+ ¥ 0.0733
库存: 267000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 237.6
