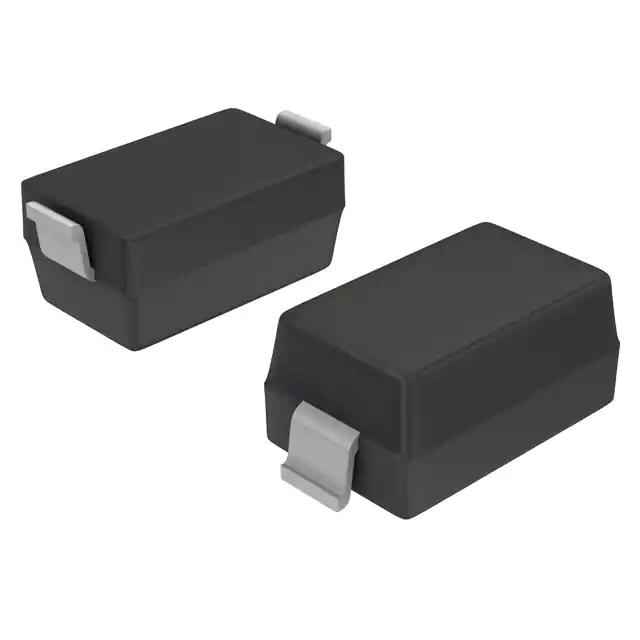

RB160M-30

产品分类: 整流二极管/整流桥
产品描述: 30V 50μA 1KA SOD-123
供应商型号: 31M-RB160M-30
供应商: 云汉优选
标准整包数: 10
CJ/江苏长晶(长电) 整流二极管/整流桥 RB160M-30

RB160M-30概述

    RB160M-30 Schottky Barrier Diode 技术手册

    产品简介


    RB160M-30 是一款肖特基势垒二极管(Schottky Barrier Diode),由江苏长晶电子科技有限公司生产。该二极管主要用于小电流整流,具备低电压操作的特点。它的主要功能是在电路中进行单向导电,以实现电流的整流。这种二极管广泛应用于各种消费电子设备、通信设备及电源管理系统等领域。

    技术参数


    以下是 RB160M-30 的关键技术和电气参数:
    - 最大额定值
    - DC 阻断电压 (VR): 30 V
    - 正向电流 (IO): 1 A
    - 非重复峰值正向浪涌电流 (IFSM): 15 A (t=8.3 ms)
    - 功耗 (PD): 450 mW
    - 结温至环境热阻 (RθJA): 222 ℃/W
    - 工作结温范围 (Tj): -40 ℃ ~ +125 ℃
    - 存储温度范围 (Tstg): -55 ℃ ~ +150 ℃
    - 电气特性
    - 反向电流 (IR):
    - VR=15V 时:20 μA (最小值),50 μA (典型值)
    - VR=30V 时:50 μA (最大值)
    - 正向电压 (VF):
    - IF=500mA 时:0.46 V (典型值)
    - IF=1000mA 时:0.48 V (典型值)

    产品特点和优势


    RB160M-30 肖特基势垒二极管具备以下显著特点:
    - 低正向压降:这使得在相同电流下产生的功耗较低,从而提高了能效。
    - 高击穿电压:30V 的高击穿电压使其适用于多种应用环境。
    - 快速响应时间:由于其独特的肖特基结构,它能够实现高速开关操作,减少能量损耗。
    - 紧凑封装:采用 SOD-123 封装,适用于空间受限的应用场合。

    应用案例和使用建议


    RB160M-30 在多种电子系统中均有应用,例如电池充电器、电源适配器、直流转换器等。以下是一些建议:
    - 电源管理系统:它可以作为开关电源的一部分,提高整体效率。
    - 高频应用:由于其快速开关特性,适合高频信号处理。
    - 环境适应性强:-40 ℃ 到 +125 ℃ 的工作温度范围使其能够在严苛环境下稳定运行。
    建议在使用时注意散热管理,特别是在高功率操作时,确保热阻不会导致器件过热损坏。

    兼容性和支持


    RB160M-30 与市面上常见的 SOD-123 封装的其他二极管具有良好的兼容性,便于替换和升级。江苏长晶电子提供全面的技术支持和售后服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题1:如何防止过热?
    解决方法:增加散热片或使用更高效的散热方式,如强制风冷。

    - 问题2:如何选择合适的散热片尺寸?
    解决方法:根据功耗计算所需的散热面积,参考器件的数据手册。

    总结和推荐


    RB160M-30 肖特基势垒二极管是一款高效、可靠的电子元器件,特别适用于需要低功耗和高可靠性的应用场合。其出色的性能、紧凑的设计以及广泛的适用性使其成为市场的热门选择。因此,我们强烈推荐在相关应用中使用 RB160M-30。

RB160M-30参数

参数
配置 -
If - 正向电流 1KA
Ir - 反向电流 50μA
Vr-反向电压 30V
反向恢复时间 -
正向浪涌电流 -
通用封装 SOD-123

RB160M-30厂商介绍

CJ公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品包括电子产品、通信设备、计算机硬件和软件等,广泛应用于消费电子、工业自动化、医疗健康、教育科研等多个领域。

CJ公司的产品分类主要有以下几个方面:
1. 电子产品:包括智能手机、平板电脑、智能穿戴设备等。
2. 通信设备:包括基站、路由器、交换机等。
3. 计算机硬件:包括服务器、存储设备、网络设备等。
4. 计算机软件:包括操作系统、数据库、办公软件等。

CJ公司的优势主要体现在以下几个方面:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,引领行业潮流。
2. 品质保证:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:公司提供全方位的售前、售中、售后服务,满足客户需求。
4. 市场布局:公司在全球范围内设有多个分支机构,产品远销世界各地。

RB160M-30数据手册

厂牌 PDF简要描述 下载
CJ/江苏长晶(长电) 整流二极管/整流桥 CJ/江苏长晶(长电) RB160M-30 RB160M-30数据手册

RB160M-30封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.3
100+ ¥ 0.24
300+ ¥ 0.2
3000+ ¥ 0.19
9000+ ¥ 0.18
21000+ ¥ 0.172
库存: 33694
起订量: 10 增量: 3000
交货地:
最小起订量为:10
合计: ¥ 3
