首页  >  产品百科  >  BAT54

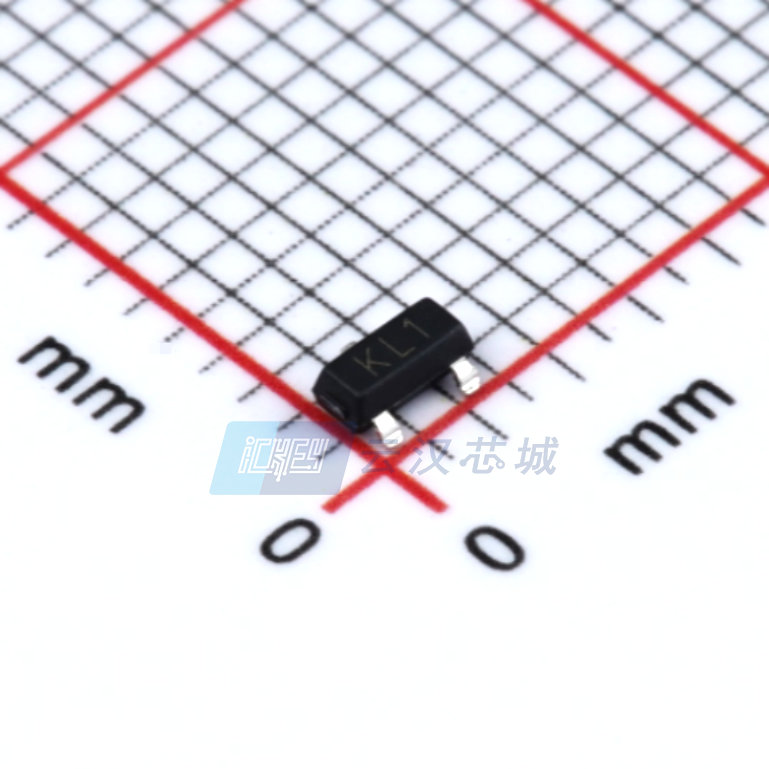

BAT54

产品分类: 肖特基二极管
产品描述: 30V 200A SOT-23 贴片安装
供应商型号: 15MM-BAT54 SOT-23
供应商: 云汉优选
标准整包数: 1
CJ/江苏长晶(长电) 肖特基二极管 BAT54

BAT54概述

    BAT54/A/C/S Schottky Barrier Diode 技术手册

    1. 产品简介


    BAT54/A/C/S 是一款高性能肖特基势垒二极管,适用于各种电子设备。该二极管具有超快的开关速度,广泛应用于电源管理、高频电路、通信设备等领域。其小型化封装使得其非常适合于空间受限的应用场合。

    2. 技术参数


    - 峰值重复反向电压:VRRM = 30 V
    - 连续正向电流:IFM = 200 mA
    - 非重复性峰值正向浪涌电流:IFSM = 600 mA
    - 重复性峰值正向电流:IFRM = 300 mA
    - 功率耗散:PD = 200 mW
    - 热阻抗(结到环境):RΘJA = 500 ℃/W
    - 工作结温范围:Tj = -40 ~ +125 ℃
    - 存储温度范围:Tstg = -55 ~ +150 ℃

    3. 产品特点和优势


    BAT54/A/C/S 具有以下几个显著特点:
    - 超快开关速度:极短的反向恢复时间(trr ≤ 5 ns),适合高频应用。
    - 高可靠性:在宽泛的工作温度范围内表现出色,可适应恶劣的环境条件。
    - 低正向电压降:保证了高效的电力转换,降低了能耗。
    - 低漏电流:有助于提高系统的整体效率和稳定性。

    4. 应用案例和使用建议


    BAT54/A/C/S 适用于多种高频和低损耗应用场景,例如:
    - 电源管理:作为整流器或续流二极管,提高电源模块的效率。
    - 高频电路:用于高频信号的整流和保护电路。
    - 通信设备:在通信设备中用于电压钳位和瞬态保护。
    使用建议:
    - 在选择合适的工作电压时,务必考虑二极管的最大反向电压和工作电压的安全裕度。
    - 为了确保散热良好,建议在高功率应用中添加适当的散热片。
    - 在高频应用中,尽量减小引线长度,以降低寄生电感和电容的影响。

    5. 兼容性和支持


    BAT54/A/C/S 封装为SOT-23,这使得它易于与其他标准电子元器件和PCB布局兼容。江苏长晶电子科技有限公司提供了全面的技术支持,包括详细的安装指南、样品测试和技术咨询。

    6. 常见问题与解决方案


    - 问题1:设备运行时出现过热现象。
    - 解决办法:检查散热设计是否合理,必要时增加散热片,确保良好的散热效果。

    - 问题2:二极管在高温环境下表现不佳。
    - 解决办法:确认是否选择了符合要求的工作温度范围内的型号,如需更高的温度承受能力,可以选择其他型号。

    - 问题3:设备在特定条件下出现故障。
    - 解决办法:详细检查设备电路,确保所有连接正确且元器件参数匹配。

    7. 总结和推荐


    BAT54/A/C/S 肖特基势垒二极管凭借其出色的性能、可靠性和适用性,在众多应用场景中表现出色。其超快的开关速度和低功耗特性使其成为电源管理和高频电路的理想选择。强烈推荐在需要高效电力转换和高频工作的电子系统中使用这款二极管。

BAT54参数

参数
正向浪涌电流 -
Vrrm - 重复反向电压 -
配置 -
If - 正向电流 200A
Ir - 反向电流 -
Vr-反向电压 30V
反向恢复时间 -
通用封装 SOT-23
安装方式 贴片安装

BAT54厂商介绍

CJ公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品包括电子产品、通信设备、计算机硬件和软件等,广泛应用于消费电子、工业自动化、医疗健康、教育科研等多个领域。

CJ公司的产品分类主要有以下几个方面:
1. 电子产品:包括智能手机、平板电脑、智能穿戴设备等。
2. 通信设备:包括基站、路由器、交换机等。
3. 计算机硬件:包括服务器、存储设备、网络设备等。
4. 计算机软件:包括操作系统、数据库、办公软件等。

CJ公司的优势主要体现在以下几个方面:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,引领行业潮流。
2. 品质保证:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:公司提供全方位的售前、售中、售后服务,满足客户需求。
4. 市场布局:公司在全球范围内设有多个分支机构,产品远销世界各地。

BAT54数据手册

厂牌 PDF简要描述 下载
CJ/江苏长晶(长电) 肖特基二极管 CJ/江苏长晶(长电) BAT54 BAT54数据手册

BAT54封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.058
250+ ¥ 0.055
1000+ ¥ 0.05
3000+ ¥ 0.048
库存: 1122
起订量: 50 增量: 3000
交货地:
最小起订量为:50
合计: ¥ 2.9
直接购买
加入购物车
