首页  >  产品百科  >  RB751G-40

RB751G-40

产品分类: 整流二极管/整流桥
产品描述: 30V 30A SOD-723 贴片安装
供应商型号: RB751G-40 SOD-723
供应商: 国内现货
标准整包数: 8000
CJ/江苏长晶(长电) 整流二极管/整流桥 RB751G-40

RB751G-40概述

    # RB751G-40肖特基势垒二极管技术手册解析

    产品简介


    RB751G-40是一种小封装表面贴装型肖特基势垒二极管。它以其低反向电流和低正向电压降的特点,广泛应用于通信设备、便携式电子产品和消费类电子领域。这种二极管采用SOD-723封装形式,具备高可靠性,能够适应恶劣的工作环境。

    技术参数


    | 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    ||
    | 峰值反向电压 | VRM 40 | V | - |
    | 直流反向电压 | VR 30 | V | - |
    | 平均整流电流 | IO 30 | mA | - |
    | 非重复性峰值正向浪涌电流 | IFSM 200 | mA | t=8.3ms |
    | 正向电压降 | VF | 0.37 V | IF=1mA |
    | 反向电流 | IR | 0.5 μA | VR=30V, Ta=25℃ |
    | 结点温度范围 | Tj | -40 125 | ℃ | - |
    | 存储温度范围 | Tstg | -55 150 | ℃ | - |
    | 功耗 | PD 150 | mW | - |
    | 热阻 | RθJA 667 | ℃/W | - |

    产品特点和优势


    RB751G-40肖特基势垒二极管具有以下显著特点和优势:
    - 小型化设计:采用SOD-723封装,适合高密度电路板设计。
    - 低功耗:功耗仅为150mW,适合对能效要求高的应用场景。
    - 高可靠性:能够在广泛的温度范围内稳定工作,确保长期可靠的性能表现。
    - 快速开关特性:得益于肖特基势垒结构,可以实现高速开关操作。

    应用案例和使用建议


    应用案例
    RB751G-40肖特基势垒二极管适用于多种电子设备,如手机充电器、LED驱动器、开关电源等。例如,在一个典型的LED驱动电路中,它可以有效地减少发热并提高转换效率。
    使用建议
    - 在设计时,应根据具体的应用需求选择合适的功率等级和散热措施。
    - 确保电路板的设计符合SOD-723封装的建议布局,以获得最佳的电气性能。

    兼容性和支持


    RB751G-40肖特基势垒二极管与市面上主流的SMD(表面贴装)设备兼容良好。江苏长晶电子科技有限公司提供全面的技术支持和售后服务,包括产品咨询、样品申请和技术文档下载等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高 | 检查散热片安装是否正确,增加通风孔 |
    | 电流波动较大 | 确认电路连接是否稳固,检查负载情况 |
    | 反向漏电流过大 | 更换更高品质的产品或重新校准测试设备 |

    总结和推荐


    综上所述,RB751G-40肖特基势垒二极管凭借其紧凑的设计、卓越的性能以及广泛的应用场景,在市场上极具竞争力。对于需要高效能、低成本且可靠稳定的电子项目来说,这是一个理想的选择。因此,我们强烈推荐这一产品用于各种电子工程项目的开发。欲了解更多详情,请访问江苏长晶电子科技有限公司官网:[www.jscj-elec.com](http://www.jscj-elec.com)。

RB751G-40参数

参数
正向浪涌电流 -
配置 -
If - 正向电流 30A
Ir - 反向电流 -
Vr-反向电压 30V
反向恢复时间 -

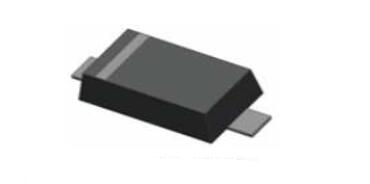

通用封装 SOD-723
安装方式 贴片安装

RB751G-40厂商介绍

CJ公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品包括电子产品、通信设备、计算机硬件和软件等,广泛应用于消费电子、工业自动化、医疗健康、教育科研等多个领域。

CJ公司的产品分类主要有以下几个方面:
1. 电子产品:包括智能手机、平板电脑、智能穿戴设备等。
2. 通信设备:包括基站、路由器、交换机等。
3. 计算机硬件:包括服务器、存储设备、网络设备等。
4. 计算机软件:包括操作系统、数据库、办公软件等。

CJ公司的优势主要体现在以下几个方面:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,引领行业潮流。
2. 品质保证:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:公司提供全方位的售前、售中、售后服务,满足客户需求。
4. 市场布局:公司在全球范围内设有多个分支机构,产品远销世界各地。

RB751G-40数据手册

厂牌 PDF简要描述 下载
CJ/江苏长晶(长电) 整流二极管/整流桥 CJ/江苏长晶(长电) RB751G-40 RB751G-40数据手册

RB751G-40封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ ¥ 0.1459
库存: 80000
起订量: 8000 增量: 8000
交货地:
最小起订量为:8000
合计: ¥ 1167.2
直接购买
加入购物车
