首页  >  产品百科  >  2SD669A

2SD669A

产品分类: 三极管(BJT)
产品描述: 1V@ 0.05A,0.5A NPN 10μA 180V 5V 1.5mA TO-126
供应商型号: 2SD669A 100-200 TO-126
供应商: 国内现货
标准整包数: 200

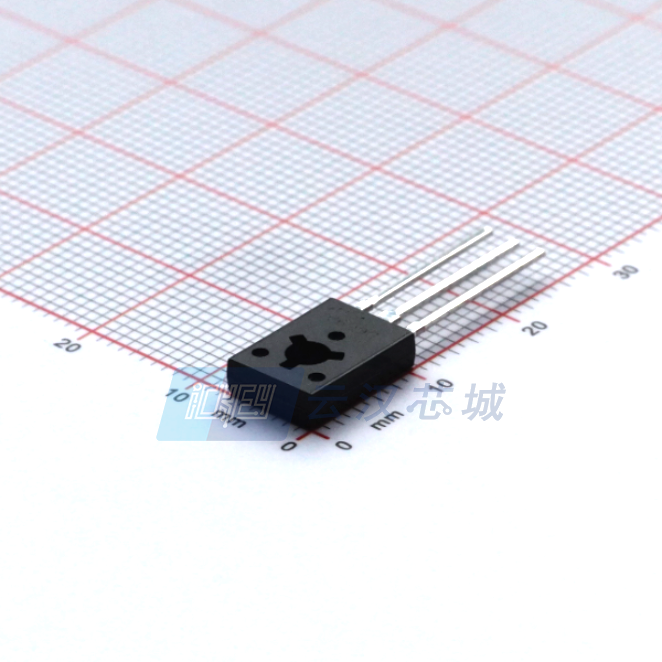

CJ/江苏长晶(长电) 三极管(BJT) 2SD669A

2SD669A概述


    产品简介


    2SD669是一款NPN型低频功率放大器晶体管,通常与互补对2SB649或2SB649A一起使用。这款晶体管适用于各种应用场景,如音频放大器、开关电源及一般驱动电路中。2SD669的主要特点是其高可靠性、低功耗和广泛的温度适用范围。

    技术参数


    - 最大额定值
    - 集电极-基极击穿电压(VCBO):180V
    - 集电极-发射极击穿电压(VCEO):2SD669为120V,2SD669A为160V
    - 发射极-基极击穿电压(VEBO):5V
    - 集电极连续电流(IC):1.5A
    - 集电极耗散功率(PC):1W
    - 工作结温及存储温度范围(TJ, Tstg):-55°C至150°C
    - 特性
    - 静态直流电流增益(hFE):2SD669范围60-320,2SD669A范围60-200
    - 集电极-发射极饱和电压(VCE(sat)):1V
    - 基极-发射极饱和电压(VBE(sat)):1.5V
    - 转换频率(fT):140MHz
    - 集电极输出电容(Cob):14pF

    产品特点和优势


    2SD669的优势在于其高静态电流增益范围和广泛的工作温度范围,使其适用于多种工业和消费电子应用。特别是其出色的散热性能和低饱和电压使得该晶体管能够稳定工作在极端环境中,从而提高了整体系统的可靠性和效率。

    应用案例和使用建议


    应用案例
    2SD669晶体管常用于音频放大器中作为功率放大元件,其良好的饱和特性和较高的转换频率使其能够在音频信号处理过程中提供稳定的输出。此外,在电源管理模块中,2SD669也常常被用作开关元件来控制电流的通断。
    使用建议
    在使用2SD669晶体管时,需要注意集电极电流和集电极-发射极电压的限制条件,避免过载导致损坏。此外,根据具体应用选择适当的封装形式(如TO-126),以确保良好的热管理和散热效果。

    兼容性和支持


    2SD669可以与多种电子设备和系统兼容,特别是在需要大电流、高可靠性且宽温度范围的场合。江苏长晶电子科技有限公司提供了详细的用户手册和技术支持,帮助客户解决安装和使用过程中可能遇到的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 晶体管发热严重 | 确保良好散热设计,使用合适的散热片并注意热阻管理。 |
    | 输出不稳定 | 检查连接线是否正确,确保输入信号和负载的稳定性。 |
    | 启动困难 | 检查电源电压是否在正常范围内,确认电路无短路现象。 |

    总结和推荐


    综上所述,2SD669是一款高性能的NPN型晶体管,适用于各种高可靠性要求的应用场景。它具备高增益、高可靠性、宽温度范围等优点,能够满足不同行业的需求。因此,强烈推荐在需要高性能功率放大元件的应用中使用2SD669。

2SD669A参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 1V@ 0.05A,0.5A
配置 -
最大功率耗散 -
集电极电流 1.5mA
VCEO-集电极-发射极最大电压 5V
最大集电极发射极饱和电压 -
晶体管类型 NPN
VCBO-最大集电极基极电压 180V
VEBO-最大发射极基极电压 -
集电极截止电流 10μA
通用封装 TO-126

2SD669A厂商介绍

CJ公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品包括电子产品、通信设备、计算机硬件和软件等,广泛应用于消费电子、工业自动化、医疗健康、教育科研等多个领域。

CJ公司的产品分类主要有以下几个方面:
1. 电子产品:包括智能手机、平板电脑、智能穿戴设备等。
2. 通信设备:包括基站、路由器、交换机等。
3. 计算机硬件:包括服务器、存储设备、网络设备等。
4. 计算机软件:包括操作系统、数据库、办公软件等。

CJ公司的优势主要体现在以下几个方面:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,引领行业潮流。
2. 品质保证:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:公司提供全方位的售前、售中、售后服务,满足客户需求。
4. 市场布局:公司在全球范围内设有多个分支机构,产品远销世界各地。

2SD669A数据手册

厂牌 PDF简要描述 下载
CJ/江苏长晶(长电) 三极管(BJT) CJ/江苏长晶(长电) 2SD669A 2SD669A数据手册

2SD669A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 0.4609
400+ ¥ 0.4417
1000+ ¥ 0.4264
库存: 8000
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 92.18
