首页  >  产品百科  >  CSX-750FBC10000000T

CSX-750FBC10000000T

产品分类: 有源晶振
厂牌: CITIZEN
产品描述: ±100ppm 10MHz 贴片安装 7mm*5mm*1.6mm
供应商型号: 300-7235-2-ND
供应商: Digi-Key
标准整包数: 1000

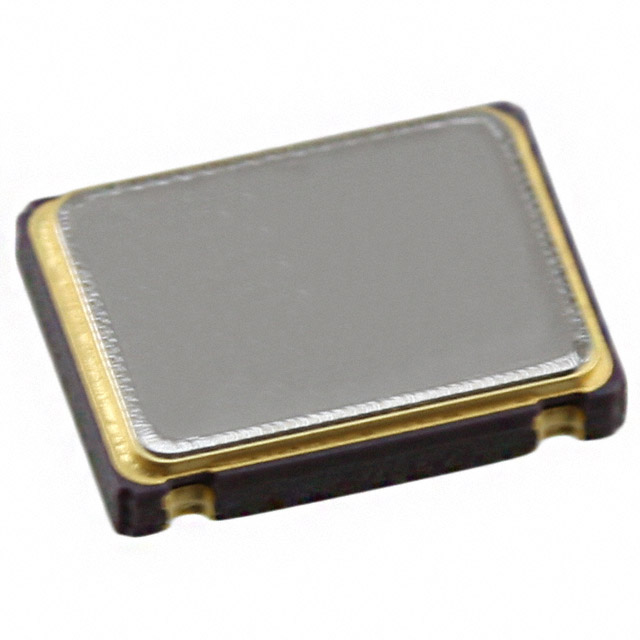

CITIZEN 有源晶振 CSX-750FBC10000000T

CSX-750FBC10000000T概述

    电子元器件产品技术手册

    产品简介


    本文将详细介绍一款名为CSX-750F的晶体时钟振荡器,适用于表面贴装技术(SMD)及陶瓷封装。CSX-750F系列振荡器以其广泛的频率范围和紧凑的设计而著称,适用于消费电子产品等多个领域。它不仅提供稳定且精确的频率输出,还具有良好的温度稳定性,适用于各种苛刻的工作环境。

    技术参数


    | 参数 | 规格 |

    | 频率范围 | 1.0~80.0MHz |
    | 电源电压(Vdd) | 3.3V±0.3V |
    | 外形尺寸(长x宽x高,mm) | 7.0 x 5.0 x 1.6 |
    | 存储温度范围 | -55℃ ~ +125℃ |
    | 工作温度范围 | -20℃ ~ +70℃ |
    | 启动时间 | 10ms Max. |
    | 输出电压(VOL/VIH) | 0.1Vdd Max./1.4V |
    | 最大电流消耗 | 45mA Max. |
    | 上升和下降时间 | 8nsec Max./6nsec Max. |

    产品特点和优势


    - 频率范围广:从1.0 MHz到80.0 MHz,满足不同应用需求。
    - 出色的温度稳定性:最高可达±50 ppm,确保在广泛温度范围内输出频率稳定。
    - 小型化设计:采用紧凑的7.0 x 5.0 x 1.6 mm尺寸,适合密集型电路板设计。
    - 高可靠性:通过严格的质量控制标准,适用于高可靠性的工业和消费电子产品。

    应用案例和使用建议


    CSX-750F晶体时钟振荡器广泛应用于消费电子产品、通信设备及工业控制系统中。例如,在便携式音频播放器中,它可以确保音质稳定;在汽车仪表盘中,提供精确的时间基准。
    使用建议:
    - 确保正确连接电源(Vdd)和接地(GND),以避免电路损坏。
    - 在高频应用中,需注意信号完整性,适当增加去耦电容。
    - 定期进行温度测试,确保设备在极端环境下仍能正常工作。

    兼容性和支持


    - 兼容性:CSX-750F振荡器可直接替换同型号的晶体振荡器,无需更改电路设计。
    - 技术支持:厂商提供详尽的技术文档和在线支持服务,帮助用户快速解决问题。
    - 环保认证:符合RoHS标准,确保无有害物质。

    常见问题与解决方案


    1. 启动失败
    - 解决方法:检查电源电压是否稳定,确保符合规格要求。
    2. 输出信号不稳定
    - 解决方法:检查电路布局和去耦电容配置,确认无短路现象。
    3. 温度漂移
    - 解决方法:选择温度稳定性更好的型号(如B型和E型),并进行适当的热管理。

    总结和推荐


    CSX-750F是一款集高精度、小尺寸、高可靠性于一体的晶体时钟振荡器。它适用于多种应用场景,具备出色的性能和稳定性。强烈推荐在需要高精度时钟源的应用中使用,以提升系统整体性能。

CSX-750FBC10000000T参数

参数
频率 10MHz
频率稳定性 ±100ppm
频率容差 -
长*宽*高 7mm*5mm*1.6mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CSX-750FBC10000000T厂商介绍

CITIZEN(西铁城)是一家日本著名的手表制造商,成立于1918年,总部位于东京。公司以生产高精度的机械表和电子表而闻名,其产品线涵盖各种类型的手表,包括机械表、石英表、光动能表和**对时表等。

主营产品分类:
1. 机械表:包括自动上链和手动上链的机械表。
2. 石英表:使用石英晶体振荡器的手表,以精确计时著称。
3. 光动能表:利用光能为手表提供动力,无需更换电池。
4. **对时表:通过接收**信号自动校准时间的手表。

应用领域:
CITIZEN手表广泛应用于个人日常佩戴、户外运动、商务场合以及专业领域,如潜水、飞行和探险等。

CITIZEN的优势:
1. 技术创新:CITIZEN在手表制造领域拥有多项专利技术,如光动能技术和**对时技术。
2. 精确计时:CITIZEN手表以其精确的计时功能而受到消费者的青睐。
3. 环保理念:光动能技术减少了对环境的影响,体现了CITIZEN的环保理念。
4. 品牌信誉:CITIZEN作为历史悠久的品牌,在全球享有良好的声誉和客户忠诚度。

CSX-750FBC10000000T数据手册

厂牌 PDF简要描述 下载
CITIZEN 有源晶振 CITIZEN CSX-750FBC10000000T CSX-750FBC10000000T数据手册

CSX-750FBC10000000T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.3773 ¥ 11.4147
2000+ $ 1.3205 ¥ 10.9436
3000+ $ 1.2884 ¥ 10.6773
5000+ $ 1.249 ¥ 10.3512
7000+ $ 1.2238 ¥ 10.1421
库存: 3000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 11414.7
直接购买
加入购物车
