首页  >  产品百科  >  CS5523-ASZ

CS5523-ASZ

产品分类: 模数转换器(ADC)
厂牌: CIRRUS LOGIC
产品描述: 5V 401sps 16bit 4 16 SPI Differential 5V Sigma-Delta SSOP-24 贴片安装 8.2mm*5.3mm*1.73mm
供应商型号: 598-1105-5-ND
供应商: Digi-Key
标准整包数: 1

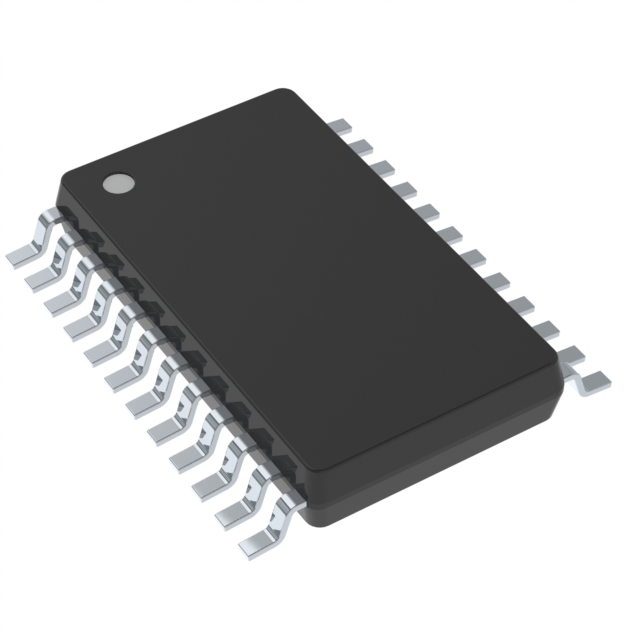

CIRRUS LOGIC 模数转换器(ADC) CS5523-ASZ

CS5523-ASZ概述

    CS5521/22/23/24/28 高精度模拟数字转换器技术手册

    产品简介


    CS5521/22/23/24/28 是高集成度的 Σ-Δ 模拟到数字转换器(ADC),提供16位(CS5521/23)和24位(CS5522/24/28)性能。这些转换器有两种型号:两通道(CS5521/22)、四通道(CS5523/24)或八通道(CS5528),包含一个低输入电流、斩波稳定型仪表放大器。通过可编程增益放大器(PGA),这些器件可以实现可选输入范围,例如25 mV、55 mV、100 mV、1 V、2.5 V 和 5 V。为了适应基于接地的热电偶应用,这些器件还包括一个用于产生负偏置电压的充电泵驱动器。
    这些转换器特别适用于需要测量隔离和非隔离、低级信号的过程控制应用中。

    技术参数


    - 分辨率: 16位(CS5521/23);24位(CS5522/24/28)
    - 输入范围: 可选择输入范围包括25 mV、55 mV、100 mV、1 V、2.5 V 和 5 V,外部输入可达10 V 或 100 V。
    - 电压参考范围: -1 V 到 +5 V
    - 采样率: 最高达617 Sps(当XIN=200 kHz时)
    - 电源: 单电源供电,+5 V
    - 功耗: 低功耗,典型值为6.0 mW
    - 接口: 三线串行接口,兼容SPI™ 和Microwire™
    - 滤波器特性: 第四阶Σ-Δ调制器后跟数字滤波器,具有八个可选输出字率

    产品特点和优势


    1. 低输入电流: 100 pA 的输入电流,适合对噪声敏感的应用。
    2. 宽输入范围: 可以处理多种输入电压范围,提高灵活性。
    3. 高性能滤波器: 四阶Σ-Δ调制器配合数字滤波器,能够有效去除50 Hz 和 60 Hz 干扰。
    4. 系统自校准: 系统和自校准功能确保长期稳定性和准确性。
    5. 低功耗: 仅需6.0 mW 的功率消耗,适用于便携式和电池供电设备。
    6. 简单易用: 三线串行接口简化了与MCU或其他控制器的连接。

    应用案例和使用建议


    这些ADC广泛应用于过程控制系统,特别是在温度测量和传感器数据采集方面。为了最大化其性能,建议遵循以下步骤:
    1. 精确校准: 在使用前进行系统的自校准,以确保准确度。
    2. 优化电源管理: 使用+5 V 单电源供电,并考虑负载情况下的功耗。
    3. 适当配置输入范围: 根据被测信号的实际范围调整PGA设置。

    兼容性和支持


    - 兼容性: 与标准SPI和Microwire接口兼容,便于集成到现有系统中。
    - 厂商支持: 提供详细的文档和技术支持,包括软件库和应用笔记。

    常见问题与解决方案


    1. Q: 转换结果不准确怎么办?
    - A: 进行系统校准,确保所有参数在规定范围内。
    2. Q: 信号范围超出了器件的能力怎么办?
    - A: 使用外部电压参考,或增加外部PGA放大信号。
    3. Q: 功耗过高怎么办?
    - A: 降低输出字率或切换到低功耗模式。

    总结和推荐


    CS5521/22/23/24/28 是一款高度集成且性能优越的模拟到数字转换器。其低输入电流、宽输入范围、高性能滤波器和易于使用的接口使得它在众多应用中表现出色。虽然初期成本可能较高,但其出色的性能和可靠性使其成为工业自动化和高端传感器应用的理想选择。强烈推荐在需要高精度和低功耗的项目中使用。

CS5523-ASZ参数

参数
电压 - 电源,数字 5V
接口类型 SPI
采样率 401sps
输入类型 Differential
分辨率 16bit
架构 Sigma-Delta
位数 16
电压-电源,模拟 5V
通道数 4
信噪比 -
长*宽*高 8.2mm*5.3mm*1.73mm
通用封装 SSOP-24
安装方式 贴片安装
零件状态 在售
包装方式 管装

CS5523-ASZ厂商介绍

Cirrus Logic是一家全球领先的模拟和混合信号集成电路设计公司,总部位于美国德克萨斯州奥斯汀。公司专注于为消费电子产品市场提供高性能、高集成度的解决方案。

Cirrus Logic的主营产品主要分为三大类:

1. 音频和声学产品:包括音频编解码器、数字信号处理器、音频放大器等,广泛应用于智能手机、平板电脑、笔记本电脑、智能音箱等设备。

2. 电源管理产品:包括电源转换器、电池管理芯片等,为移动设备提供高效、稳定的电源解决方案。

3. 传感器和接口产品:包括触摸控制器、传感器接口芯片等,用于实现人机交互和数据传输。

Cirrus Logic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、低功耗的产品。

2. 定制化服务:根据客户需求,提供定制化的解决方案,满足不同应用场景的需求。

3. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

4. 客户支持:提供全方位的技术支持和客户服务,帮助客户快速解决技术问题。

CS5523-ASZ数据手册

厂牌 PDF简要描述 下载
CIRRUS LOGIC 模数转换器(ADC) CIRRUS LOGIC CS5523-ASZ CS5523-ASZ数据手册

CS5523-ASZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.5668 ¥ 97.7395
10+ $ 7.5982 ¥ 62.9704
59+ $ 5.9842 ¥ 49.5943
118+ $ 5.5278 ¥ 45.8114
295+ $ 5.226 ¥ 43.3106
库存: 919
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 97.73
