WM8224CSEFL

产品分类: 模拟前端(AFE)
厂牌: CIRRUS LOGIC
产品描述: 2.97V~3.63V 60MS/s 16bit 360mW 3 8,10,12,16 2.97V~3.63V QFN-32 贴片安装
供应商型号: 598-2381-ND
供应商: Digi-Key
标准整包数: 1
CIRRUS LOGIC 模拟前端(AFE) WM8224CSEFL

WM8224CSEFL概述


    产品简介


    WM8224 是由Wolfson Microelectronics公司生产的模拟前端/模数转换器(AFE)集成电路,专门用于处理和数字化来自CCD传感器或接触式图像传感器(CIS)的模拟输出信号。该芯片能够在高达60MSPS的像素采样率下工作。WM8224广泛应用于数字复印机、USB2.0兼容扫描仪、多功能外围设备以及高速CCD/CIS传感器接口等领域。

    技术参数


    - 输入范围:非CDS模式下,全量程输入电压范围为0.25到3.03Vp-p;CDS模式下,全量程输入电压范围为0.15到1.82Vp-p。
    - 采样率:40MSPS时为12或16位ADC;60MSPS时为8或10位ADC。
    - 电源要求:模拟供电电压AVDD为2.97至3.63V,数字核心及I/O供电电压DVDD也为2.97至3.63V。
    - 最大转换速率:40MSPS时为16位ADC;60MSPS时为10位ADC。
    - 功耗:典型值为360mW。
    - 输入电容:10pF。
    - 温度范围:工作温度范围为0到70℃。

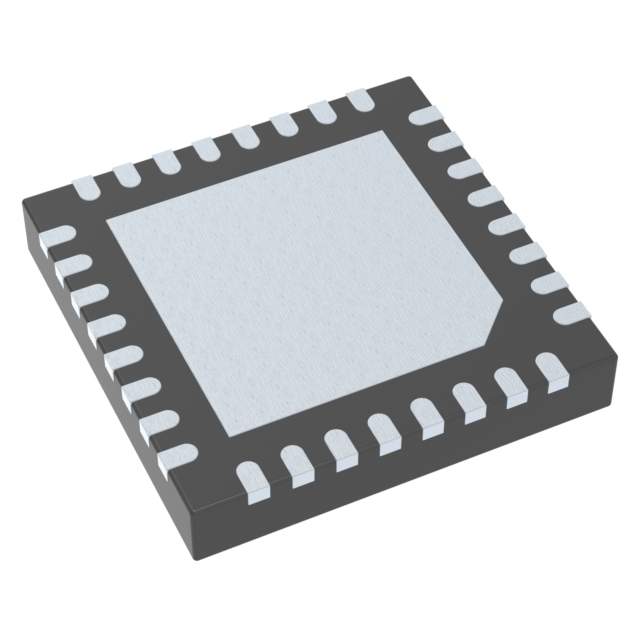

    - 封装:32引脚QFN(5x5x0.9mm)。

    产品特点和优势


    WM8224的主要优势在于其灵活性和高性能。具体特点包括:
    - 多通道操作:三通道并行处理,每通道具有重置电平钳位、相关双采样(CDS)、可编程增益和偏移调整功能。
    - 低功耗:典型功耗仅为360mW,适合便携式设备使用。
    - 高分辨率ADC:支持12/16位ADC,确保高精度转换。
    - 自动黑电平校准:可根据需要调整输出数据的直流偏移。
    - 多重设备操作:可通过菊花链方式连接多个设备,共享同一控制接口和输出数据总线。
    - 宽工作电压范围:支持单电源3.3V操作,适用于多种应用场景。

    应用案例和使用建议


    WM8224在数字复印机、USB2.0兼容扫描仪和多功能外围设备中的广泛应用充分证明了其卓越的性能和稳定性。例如,在数字复印机中,它可以高效处理高速CCD传感器的数据,实现高质量的图像复制。
    使用建议:
    - 在高温环境下使用时,确保散热措施良好以避免过热导致的性能下降。
    - 配合外部电容使用参考电压引脚(VRT, VRB, VRX),可以有效提高系统的稳定性和可靠性。
    - 通过调节VRLC的参考电压,可以实现更精准的输入信号钳位。

    兼容性和支持


    WM8224与多种电子元器件和其他设备兼容,支持32引脚QFN封装。Wolfson Microelectronics公司提供详细的文档和技术支持,包括软件驱动程序和硬件设计指南,方便用户快速上手。

    常见问题与解决方案


    1. 问题:如何设置WM8224的工作模式?
    - 解决方法:通过串行接口配置寄存器来选择工作模式。参考产品手册中的“Device Configuration”章节获取详细信息。
    2. 问题:如何调整黑电平校准?
    - 解决方法:通过设置寄存器进行自动黑电平校准功能的开启和调整,详见手册中的“Programmable Automatic Black Level Calibration”章节。

    总结和推荐


    总体而言,WM8224是一款高性能、多功能且易用的模拟前端/模数转换器集成电路,特别适合高速图像传感器应用。其高精度、低功耗和宽工作电压范围使其在数字复印机、扫描仪等设备中表现出色。鉴于其优良的性能和广泛的适用性,我们强烈推荐在高速CCD/CIS传感器接口设计中使用WM8224。

WM8224CSEFL参数

参数
位数 8,10,12,16
通道数 3
电压-电源,模拟 2.97V~3.63V
电压 - 电源,数字 2.97V~3.63V
分辨率 16bit
额定功率 360mW
采样率 60MS/s
通用封装 QFN-32
安装方式 贴片安装
零件状态 停产
包装方式 托盘

WM8224CSEFL厂商介绍

Cirrus Logic是一家全球领先的模拟和混合信号集成电路设计公司,总部位于美国德克萨斯州奥斯汀。公司专注于为消费电子产品市场提供高性能、高集成度的解决方案。

Cirrus Logic的主营产品主要分为三大类:

1. 音频和声学产品:包括音频编解码器、数字信号处理器、音频放大器等,广泛应用于智能手机、平板电脑、笔记本电脑、智能音箱等设备。

2. 电源管理产品:包括电源转换器、电池管理芯片等,为移动设备提供高效、稳定的电源解决方案。

3. 传感器和接口产品:包括触摸控制器、传感器接口芯片等,用于实现人机交互和数据传输。

Cirrus Logic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、低功耗的产品。

2. 定制化服务:根据客户需求,提供定制化的解决方案,满足不同应用场景的需求。

3. 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。

4. 客户支持:提供全方位的技术支持和客户服务,帮助客户快速解决技术问题。

WM8224CSEFL数据手册

厂牌 PDF简要描述 下载
CIRRUS LOGIC 模拟前端(AFE) CIRRUS LOGIC WM8224CSEFL WM8224CSEFL数据手册

WM8224CSEFL封装设计

查看详情并下载
Symbol
Footprint
3D Model
