Y141

产品分类: 接线座- 隔板块
厂牌: CINCH

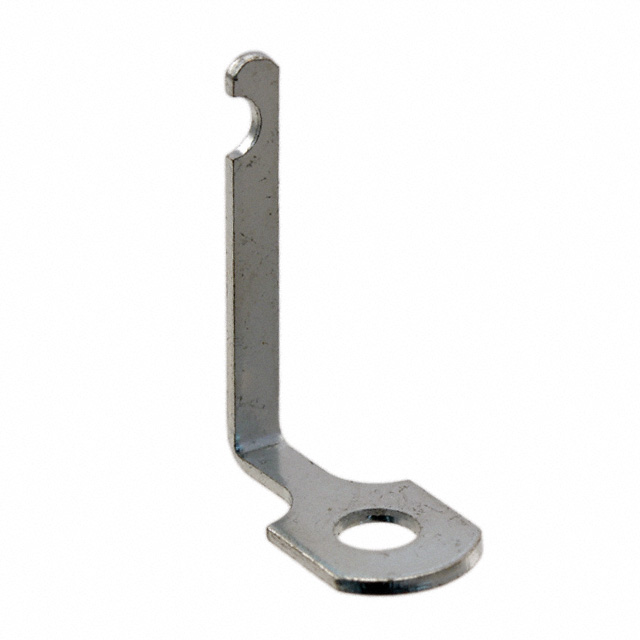

产品描述: Solder Terminal 16AWG 7.92mm
供应商型号:
供应商:
标准整包数: 0
CINCH 接线座- 隔板块 Y141

Y141概述

    # 电子元器件技术手册:Barrier Blocks(屏障块)

    产品简介


    Barrier Blocks(屏障块)是一种广泛应用于工业和商业领域的电子连接器,以其高可靠性、易用性和多样化的型号而著称。该系列产品涵盖了多种密度和尺寸,可以满足各种不同的设计需求。Barrier Blocks可广泛应用于数据处理控制、医疗设备、通信设备、测试设备、工业控制系统及重型电池供电设备等领域。
    Barrier Blocks的主要功能在于简化接线工作,提供更高效的电气隔离,防止短路并提高绝缘性能。这些产品为用户提供灵活的选择,可以根据具体应用的需求选择合适的机械和电气特性。
    主要类型
    1. Barrier Blocks系列140
    2. Barrier Blocks系列141
    3. Barrier Blocks系列142
    4. Barrier Blocks系列150
    5. Barrier Blocks系列151
    6. Barrier Blocks系列152
    7. Barrier Blocks系列164
    应用领域
    - 数据处理控制设备
    - 医疗设备和诊断仪器
    - 通信设备
    - 测试和测量设备
    - 工业自动化系统
    - 电池供电的重型设备

    技术参数


    以下是Barrier Blocks系列产品的一些关键技术参数:
    系列140
    - 密度: 0.375
    - 螺纹类型: 5-40 x 3/16"
    - 额定电压: 250V AC RMS最大
    - 额定电流: 15A最大
    - 单个终端最大功率: 3750瓦
    - 推荐扭矩: 9 lb-in
    - 终端最大线径: #16 AWG
    系列141
    - 密度: 0.438
    - 螺纹类型: 6-32 x 1/4"
    - 额定电压: 250V AC RMS最大
    - 额定电流: 20A最大
    - 单个终端最大功率: 5000瓦
    - 推荐扭矩: 12 lb-in
    - 终端最大线径: #14 AWG
    系列142
    - 密度: 0.563
    - 螺纹类型: 8-32 x 5/16"
    - 额定电压: 250V AC RMS最大
    - 额定电流: 30A最大
    - 单个终端最大功率: 7500瓦
    - 推荐扭矩: 16 lb-in
    - 终端最大线径: #10 AWG
    系列150
    - 密度: 0.688
    - 螺纹类型: 10-32 x 5/16"
    - 额定电压: 250V AC RMS最大
    - 额定电流: 40A最大
    - 单个终端最大功率: 10,000瓦
    - 推荐扭矩: 20 lb-in
    - 终端最大线径: #10 AWG
    系列151
    - 密度: 0.875
    - 螺纹类型: 12-32 x 3/8"
    - 额定电压: 250V最大
    - 额定电流: 50A最大
    - 单个终端最大功率: 12,500瓦
    - 推荐扭矩: 40 lb-in
    - 终端最大线径: #8
    系列152
    - 密度: 1.25
    - 螺纹类型: 1/4-28 x 1/2"
    - 额定电压: 250V最大
    - 额定电流: 70A最大
    - 单个终端最大功率: 54,000瓦
    - 推荐扭矩: 75 lb-in
    - 终端最大线径: #6
    系列164
    - 密度: 0.375
    - 螺纹类型: 6-32 x 5/16"
    - 额定电压: 250V最大
    - 额定电流: 15A最大
    - 单个终端最大功率: 3750瓦
    - 推荐扭矩: 12 lb-in
    - 终端最大线径: #14 AWG

    产品特点和优势


    Barrier Blocks系列产品的核心优势在于其高效、可靠的电气性能和广泛的适用性。以下是一些显著的特点:
    - 高效电气隔离: Barrier Blocks能够有效减少短路和漏电现象,提高系统的安全性。
    - 多样化选择: 不同密度和尺寸的产品确保了灵活性和适应性。
    - 高可靠性: 产品通过了UL和CSA认证,符合严格的行业标准。
    - 易于安装和维护: 设计紧凑且安装简便,降低了维护成本。
    - 广泛的应用场景: 能够在工业控制、医疗设备、通信和测试设备等多个领域发挥重要作用。

    应用案例和使用建议


    Barrier Blocks在许多工业和商业应用场景中得到了广泛应用。以下是一些典型的应用案例和使用建议:
    应用案例
    1. 工业控制系统: Barrier Blocks用于连接传感器和执行器,简化复杂的布线工作。
    2. 医疗设备: 在高精度设备中,Barrier Blocks提供了稳定的电气连接,确保设备的可靠运行。
    3. 通信设备: 在信号传输过程中,Barrier Blocks减少了干扰,提高了信号质量。
    使用建议
    - 在选择Barrier Blocks时,根据实际应用中的电流和电压需求选择合适的系列和型号。
    - 确保按照推荐扭矩进行安装,以避免因松动而导致的故障。
    - 定期检查连接部位,确保长期稳定的性能。

    兼容性和支持


    Barrier Blocks系列产品设计为通用型,可以与其他标准电子元件兼容。厂家提供了详尽的技术支持和服务,包括安装指导、产品选型咨询和售后服务,以确保客户获得最佳的使用体验。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 问题: Barrier Blocks安装后出现接触不良。
    - 解决方案: 检查安装扭矩是否符合推荐值,并重新紧固。
    2. 问题: 产品出现过热现象。
    - 解决方案: 检查是否超出了额定电流范围,必要时更换更高容量的型号。
    3. 问题: 连接部位有短路风险。
    - 解决方案: 使用屏障块进行隔离,确保每个终端之间有足够的间距。

    总结和推荐


    Barrier Blocks系列产品的卓越性能和广泛的适用性使其成为电子元器件市场的明星产品。无论是工业控制还是消费电子领域,Barrier Blocks都能提供稳定、高效的解决方案。我们强烈推荐Barrier Blocks作为您项目中的首选连接器产品。
    如果您需要更多技术支持或详细的产品信息,请联系我们的客服热线:1 (800) 323-9612。

Y141参数

参数
长*宽*高 7.92mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 袋装

Y141厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

Y141数据手册

厂牌 PDF简要描述 下载
CINCH 接线座- 隔板块 CINCH Y141 Y141数据手册

Y141封装设计

查看详情并下载
Symbol
Footprint
3D Model
