415-0506-012

产品分类: 同轴线缆
厂牌: CINCH
产品描述:
供应商型号: 10B-4163662-4
供应商: 国内现货
标准整包数: 1

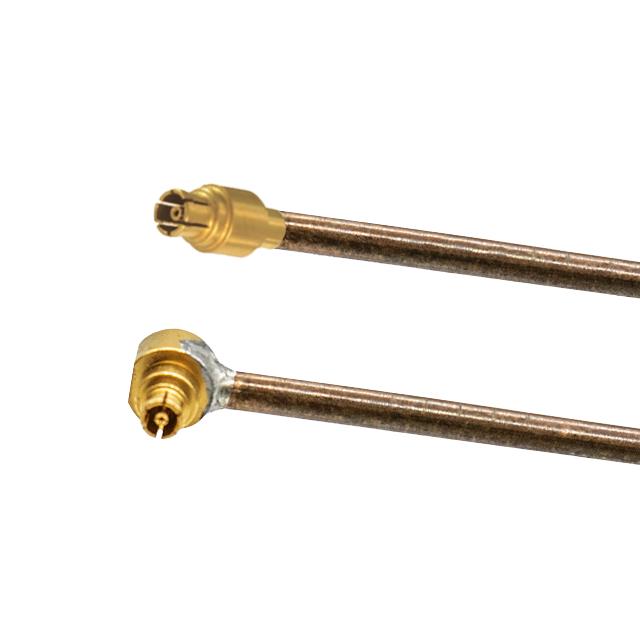

CINCH 同轴线缆 415-0506-012

415-0506-012概述

    高性能电缆组件技术手册

    产品简介


    高性能电缆组件是由Johnson公司设计制造的,适用于微波和毫米波频段的应用。这些组件采用低损耗和超低损耗柔性及半刚性电缆类型,具备卓越的机械和电气性能,提供了出色的回波损耗和相位稳定性。产品系列包括多种配置,如直插式和直角式插头,可应用于多个频率范围和多种连接需求。

    技术参数


    以下是不同型号的电缆组件的主要技术规格:
    | 型号 | 连接器类型 | 电缆长度(mm) | 电缆直径(英寸) | 插入损耗(最大值,dB) | VSWR(最大值) |
    |
    | 415-0537-MM100 | 直插式 | 100 | 0.096 | < -0.7 | 1.30 |
    | 415-0537-006 | 直插式 | 152.4 | 0.096 | < -0.8 | 1.30 |
    | 415-0537-MM200 | 直插式 | 200 | 0.096 | < -1.1 | 1.30 |
    | 415-0537-012 | 直插式 | 304.8 | 0.096 | < -1.5 | 1.30 |
    | 415-0537-018 | 直插式 | 457.2 | 0.096 | < -2.1 | 1.30 |
    | 415-0537-MM500 | 直插式 | 500 | 0.096 | < -2.3 | 1.30 |
    | 415-0537-024 | 直插式 | 609.6 | 0.096 | < -2.8 | 1.30 |
    | 415-0537-036 | 直插式 | 914.4 | 0.096 | < -3.5 | 1.30 |
    | 415-0537-M1.0 | 直插式 | 1000 | 0.096 | < -3.7 | 1.30 |

    产品特点和优势


    1. 卓越的操作性能:可操作到67GHz。
    2. 广泛的频率范围:涵盖从2.92mm到SMPM等不同类型的连接器。
    3. 出色的VSWR性能:VSWR范围从1.30到1.50。
    4. 稳定的传播速度:速度传播(Velocity of Propagation)为74%至76%。

    应用案例和使用建议


    - 测试与测量:在实验室环境下进行高精度测试时,确保设备之间信号传输的质量和稳定性。
    - 无线和雷达系统:适用于各种无线通信系统,提供低损耗的信号传输。
    - 卫星和国防系统:由于具备优异的机械和电气性能,适合在苛刻环境下长期稳定运行。
    - 网络设备:在网络基础设施建设中,确保高速数据传输的稳定性和可靠性。

    兼容性和支持


    - 兼容性:这些电缆组件可以与各种标准的高频连接器兼容,如2.92mm、2.4mm、1.85mm以及SMP、SMA、SMPM连接器。
    - 支持和服务:Johnson公司提供全面的技术支持和维护服务,确保用户在安装和使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    - 问题1:插入损耗过大
    - 解决办法:检查连接器和电缆之间的连接是否牢固,确保没有损坏或松动的部分。
    - 问题2:VSWR超出范围
    - 解决办法:确保连接器和电缆匹配良好,避免信号反射。
    - 问题3:信号传输不稳定
    - 解决办法:检查电缆是否处于最佳状态,避免过度弯曲或受压。

    总结和推荐


    这款高性能电缆组件凭借其卓越的机械和电气性能、广泛的工作频率范围和稳定性,在多个应用领域中表现出色。特别是在测试与测量、无线通信、卫星通信等领域有着极佳的表现。对于需要高质量信号传输的用户,我们强烈推荐选择这些产品。

415-0506-012参数

参数
长*宽*高 304.8mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

415-0506-012厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

415-0506-012数据手册

厂牌 PDF简要描述 下载
CINCH 同轴线缆 CINCH 415-0506-012 415-0506-012数据手册

415-0506-012封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 399.5376
3+ ¥ 383.5561
25+ ¥ 349.3206
库存: 20
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 399.53
直接购买
加入购物车
