6-142

产品分类: 接线座- 隔板块
厂牌: CINCH

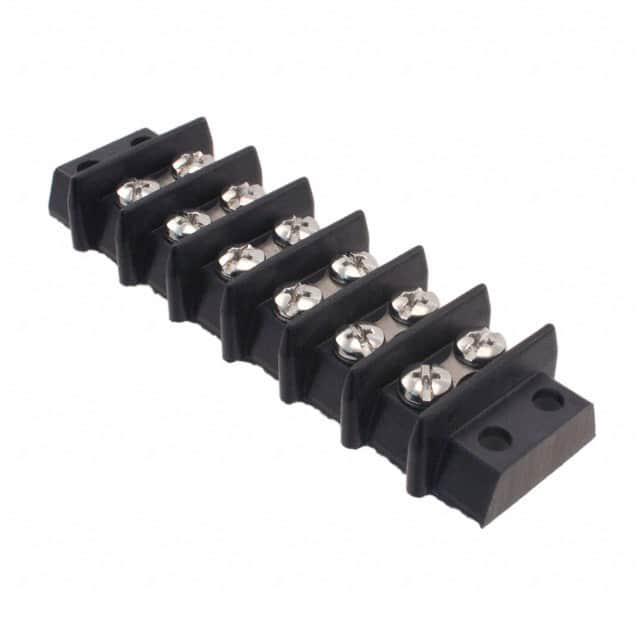

产品描述: Cinch 隔离端子排, 6路, 2行, 14.3mm节距, 30A, 250 V 交流, 110.34 x 33.32 x 15.88mm, 10 AWG
供应商型号: N-6-142
供应商: 云汉优选
标准整包数: 1
CINCH 接线座- 隔板块 6-142

6-142概述

    Barrier Blocks 技术手册概述
    Barrier Blocks 是一种广泛应用于电气连接领域的设备,通过提供隔离屏障来确保更高的电气安全性和稳定性。本手册详细介绍了不同系列的Barrier Blocks,包括其基本参数、特点、优势、应用案例、兼容性和支持等内容。

    1. 产品简介


    Barrier Blocks 主要用于需要分隔电线终端的应用场景,以防止短路。它们被广泛应用于工业自动化、建筑布线、通信系统和各类电器设备中。Barrier Blocks 提供多种型号和配置,以满足不同的电压、电流和安装需求。

    2. 技术参数


    以下是几种不同系列的Barrier Blocks 的关键技术参数:
    | 系列 | 间距 (英寸) | 螺丝规格 | 最大双排螺丝数量 | 电压等级 (伏) | 最大电流 (安培) | 每个端子的最大瓦特数 |
    ||
    | 140 | 0.375 | 5-40 x 3/16" | 1-25 | 250 | 15 | 3750 |
    | 141 | 0.438 | 6-32 x 1/4" | 1-20 | 250 | 20 | 5000 |
    | 142 | 0.563 | 8-32 x 5/16" | 1-17 | 250 | 30 | 7500 |
    | 150 | 0.688 | 10-32 x 1/4" | 1-10 | 250 | 40 | 10000 |

    3. 产品特点和优势


    - 隔离屏障:Barrier Blocks 的隔离屏障可以有效提高电气安全性,避免短路的发生。
    - 灵活的选择:广泛的产品选择使设计者能够根据具体应用要求选择最适合的机械和电气特性。
    - 多样化的终端选项:多种类型的终端和扇形片提供了灵活的端接方式,符合不同环境和制造需求。
    - 耐用材料:采用高品质的酚醛材料制成,具有良好的绝缘性和抗老化性能。
    - 宽广的工作温度范围:可在-55°C 至 +300°C 的极端温度下正常工作。

    4. 应用案例和使用建议


    Barrier Blocks 常用于需要高可靠性的电力分配系统中。例如,在工厂自动化设备中,它们可以用来分离复杂的电路,确保每个部分独立运行。使用时,应确保螺丝紧固扭矩符合推荐值,以避免松动或过热。

    5. 兼容性和支持


    Barrier Blocks 与现有的大多数电缆和接线端子兼容。制造商提供全面的技术支持,包括安装指南和故障排除手册。此外,还可以订购多种配件,如跳线和扇形片,以进一步提升系统的灵活性和可靠性。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 防水性能不佳 | 使用适当的防水套件,确保正确安装。 |
    | 螺丝松动 | 使用正确的螺丝扭矩扳手,重新紧固螺丝。 |
    | 过载导致的烧焦 | 检查负载,确保不超过最大电流限制。 |
    | 接触不良 | 清洁接触面,确保螺丝紧固良好。 |

    7. 总结和推荐


    Barrier Blocks 是一款高效且可靠的电力分配解决方案,特别适合于需要高电气安全性和稳定性的场合。其多样化的产品选择和高性能特性使其成为市场上最具竞争力的产品之一。强烈推荐使用Barrier Blocks 来增强您系统的安全性和可靠性。
    如有任何疑问或需要进一步的支持,请联系我们的客服中心。

6-142参数

参数
长*宽*高 110.3376mm*33.3248mm*15.875mm
安装方式 底座安装,面板安装
零件状态 在售
包装方式 散装,袋装

6-142厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

6-142数据手册

厂牌 PDF简要描述 下载
CINCH 接线座- 隔板块 CINCH 6-142 6-142数据手册

6-142封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9+ $ 12.6564 ¥ 107.5794
30+ $ 10.7223 ¥ 91.1396
60+ $ 10.0878 ¥ 85.7463
150+ $ 9.6186 ¥ 81.7581
1000+ $ 9.1902 ¥ 78.1167
库存: 131
起订量: 9 增量: 1
交货地:
最小起订量为:9
合计: ¥ 968.21
