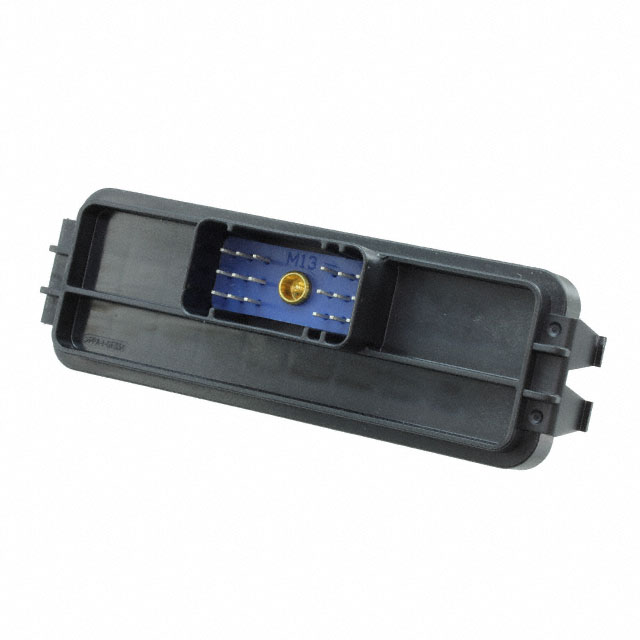

581-01-18-038

产品分类: 圆形连接器
厂牌: CINCH
产品描述: Header,Threaded 焊盘 18pin 10A 锡 黑色 通孔安装 125.2mm(长度)*40.9mm(高度)
供应商型号: 538-581-01-18-038
供应商: Mouser
标准整包数: 1
CINCH 圆形连接器 581-01-18-038

581-01-18-038概述


    产品简介


    本产品为18-way(18路)母座头组件,主要用于电缆和电路板的连接。型号分别为5810118038和5810118039。其中,5810118038无滤波器版本,而5810118039则配备滤波器。这两款产品皆适用于多用途应用,如工业自动化、通信设备及医疗仪器等领域。

    技术参数


    - 型号:5810118038(无滤波器)、5810118039(带滤波器)
    - 接口密封材料:蓝色硅橡胶
    - 绝缘材料:含30%玻璃纤维的黑色聚合物
    - 套管材料:黄铜合金,未经电镀
    - 端子刀片材料:1.5mm厚的黄铜,镀锡镍
    - 额定温度范围:-40°C至+85°C
    - 兼容螺纹:10-24 UNC
    - 适用的印刷电路板厚度:0.062英寸(1.57毫米)
    - 扭矩要求:螺纹连接时需拧紧至15-20英尺磅(1.70-2.26牛顿米)

    产品特点和优势


    1. 无滤波器版(5810118038):成本较低,结构简单,适合于不需要额外电磁干扰抑制的应用场合。
    2. 带滤波器版(5810118039):能够有效抑制高频干扰信号,提高信号传输的稳定性与可靠性,特别适用于严苛的电磁环境。
    3. 罗氏合规性:均符合RoHS标准,环保且可回收。
    4. 高兼容性:与特定型号的连接器适配良好,如Cinch的SHS系列,易于安装与维护。

    应用案例和使用建议


    应用场景:该18-way母座头组件常用于工业自动化系统中传感器的数据采集,或作为通信设备中的连接接口。例如,在智能楼宇管理系统中,它被用于将不同区域的传感器数据传输到中央控制系统。
    使用建议:若使用的是滤波器版本,请确保PCB上的走线避免位于滤波器脚垫下方。此外,为了获得最佳效果,建议使用切割型螺钉(型号23或类似),并将扭矩控制在2-3英寸磅(0.23-0.34牛米)范围内。

    兼容性和支持


    - 兼容性:主要兼容Cinch的SHS系列连接器,确保了在众多设备间的无缝连接。
    - 厂商支持:提供技术文档、图纸及详细的装配指南,确保客户在安装和使用过程中得到充分支持。如遇问题,可通过官方渠道获得及时的技术支持。

    常见问题与解决方案


    - 问题:在焊接过程中出现端子刀片变形。
    - 解决方案:严格按照建议的焊接工艺进行操作,保证合适的温度和时间控制。

    - 问题:滤波器模块位置偏移。
    - 解决方案:安装前确认所有部件正确就位,并按照指示调整好位置。

    总结和推荐


    总体而言,这款18-way母座头组件具有出色的电磁兼容性,尤其适合需要高度稳定信号传输的场合。无论是无滤波器版还是滤波器版,均能提供可靠的服务。对于需要在复杂电磁环境中保持数据传输稳定性的用户来说,推荐选择带有滤波器版本的产品。建议购买时详细咨询供应商关于产品的具体应用指南,以确保最佳的使用效果。

581-01-18-038参数

参数
外壳材料 -
针脚数 18pin
触头镀层 - 配接
类型 Header,Threaded
颜色 黑色
端接 焊盘
额定电流 10A
长*宽*高 125.2mm(长度)*40.9mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装
