DCDH-37S4C40.5BN

产品分类: D-Sub 连接器
厂牌: CINCH
产品描述: Female Sockets,Receptacle 2 37pin Aluminum Alloy,Electroless,Nickel Plated 3A 金 面板安装
供应商型号: 2851525
供应商: 海外现货
标准整包数: 1

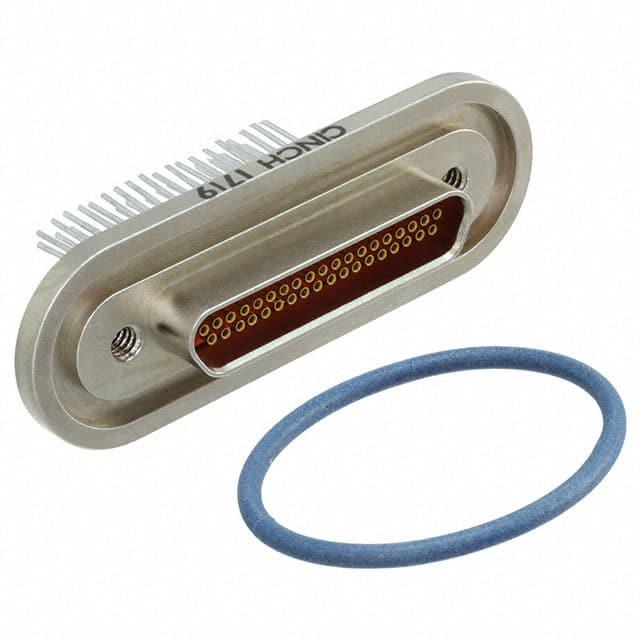

CINCH D-Sub 连接器 DCDH-37S4C40.5BN

DCDH-37S4C40.5BN概述

    Dura-Con™ Hermetic Connectors: High-Performance Connectors for Harsh Environments

    1. 产品简介


    Dura-Con™ Hermetic Connectors 是一种具有高耐久性和高可靠性的密封连接器,专为满足极端环境条件下的应用需求而设计。这些连接器提供了优良的电气性能和机械强度,广泛应用于航空航天、军事防御、工业自动化、医疗设备及电信等多个领域。

    2. 技术参数


    - 电气特性:最大电流为3安培;耐压为600 VAC RMS(海拔0米);接触电阻不超过8毫欧姆。
    - 环境适应性:操作温度范围为-55°C到+125°C;最低氦气泄漏率为1×10^-8 mbar·L/s。
    - 机械性能:每个插针的最大插入力为6盎司(170.4克),最小拔出力为0.5盎司(14.2克);每种规格的连接器最大连接力和最小断开力详细列于表格中。
    - 可靠性:经过振动测试(20G)、冲击测试(50G)及盐雾测试(48小时)。
    - 其他特性:使用Cinch Hermetic化合物实现密封;支持焊接和压接两种端接方式。

    3. 产品特点和优势


    Dura-Con™ Hermetic Connectors 的独特之处在于其卓越的密封性能,能够确保在恶劣环境中依然保持高度可靠的电气连接。铝制外壳不仅提供了额外的结构强度,还具备良好的电磁干扰屏蔽能力。此外,通过采用扭簧式触点设计,连接器能够在遭遇强烈震动和冲击时仍保持稳定,成为苛刻环境下连接设备的理想选择。

    4. 应用案例和使用建议


    - 航空电子系统:在飞机中用于机载设备间的连接,确保信号传输的安全与稳定。
    - 军事防御系统:适用于军用车辆、舰船和飞机上的高可靠性连接需求。
    - 工业自动化:用于机器人手臂、传感器和控制器之间的数据通信。

    建议使用时注意匹配合适的电线类型和尺寸以获得最佳性能。同时,定期检查和维护连接器的密封圈,确保其始终保持有效状态。

    5. 兼容性和支持


    Dura-Con™ Hermetic Connectors 支持多种电线类型(如M22759/11和M22759/33),并提供从咨询到安装的一系列技术支持服务。制造商还承诺对任何质量问题进行响应和支持。

    6. 常见问题与解决方案


    - Q: 如何判断连接器是否损坏?
    - A: 使用万用表检测接触电阻,若超出规定值则表示可能已损坏。
    - Q: 连接器长时间暴露于高温环境下会怎样?
    - A: 高温会导致材料老化,影响密封效果。建议定期检查并更换老化部件。
    - Q: 在潮湿环境中使用该连接器需要注意什么?
    - A: 确保密封圈完好无损,并使用防水胶带进行额外防护。

    7. 总结和推荐


    总体而言,Dura-Con™ Hermetic Connectors凭借其出色的密封性能、坚固的结构设计和广泛的应用场景,在工业界和商业领域均展现出强大的竞争力。如果您正在寻找一款能够在极端环境下仍能保持高效工作的连接器,那么 Dura-Con™ Hermetic Connectors 绝对是您的理想之选。我们强烈推荐您在类似的高要求项目中考虑使用该产品。

DCDH-37S4C40.5BN参数

参数
排数 2
触头镀层
外壳材料 Aluminum Alloy,Electroless,Nickel Plated
针脚数 37pin
类型 Female Sockets,Receptacle
颜色 -
端接 -
额定电流 3A
安装方式 面板安装
应用等级 工业级
零件状态 在售

DCDH-37S4C40.5BN厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

DCDH-37S4C40.5BN数据手册

厂牌 PDF简要描述 下载
CINCH D-Sub 连接器 CINCH DCDH-37S4C40.5BN DCDH-37S4C40.5BN数据手册
