首页  >  产品百科  >  Y-142

Y-142

产品分类: 接线座- 隔板块
厂牌: CINCH

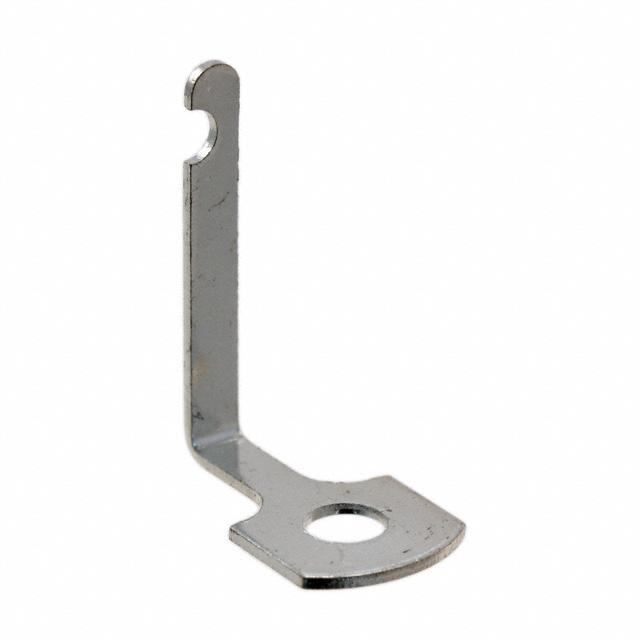

产品描述: Connector Accessories Solder Terminal Straight
供应商型号: N-Y-142
供应商: 云汉优选
标准整包数: 1
CINCH 接线座- 隔板块 Y-142

Y-142概述

    # 高质量文章:工业用电子元器件——Cinch屏障块系列技术详解

    产品简介


    Cinch 商业系列产品是电子连接领域的行业领先品牌,由Jones插头插座、屏障块(Barrier Blocks)、边缘连接器(Edge Connectors)、迷你DIN连接器和最新的 75Ω 压接型 BNC 接口组成。这些产品广泛应用于数据处理控制、通信设备、医疗仪器、工业控制系统、测试设备及高功率电池设备等多个领域。Cinch 的屏障块系列提供可靠且经济的布线解决方案,以满足严苛的工业环境需求。
    本篇文章重点介绍Cinch 商业系列产品中的屏障块(Barrier Blocks)子系列,特别是其技术参数、性能特点以及实际应用场景。

    技术参数


    屏障块系列根据密度、螺纹尺寸及接线方式提供了多种型号,各系列的具体参数如下表所示:
    | 系列 | 密度 | 螺纹类型 | 最大电压(V) | 最大电流(A) | 单位终端最大功率(W) | 终端数量(每行) |
    ||
    | Series 140 | 0.375 | 5-40 x 3/16" | 250 | 15 | 3750 | 1-25 |
    | Series 141 | 0.438 | 6-32 x 1/4" | 250 | 20 | 5000 | 1-20 |
    | Series 142 | 0.563 | 8-32 x 5/16" | 250 | 30 | 7500 | 1-17 |
    | Series 150 | 0.688 | 10-32 x 5/16" | 250 | 40 | 10,000 | 1-10 |
    | Series 151 | 0.875 | 12-32 x 3/8" | 250 | 50 | 12,500 | 1-8 |
    | Series 152 | 1.25 | 1/4-28 x 1/2" | 250 | 70 | 54,000 | 1-6 |
    | Series 164 | 0.375 | 6-32 x 5/16" | 250 | 15 | 3750 | 1-21 |
    此外,这些屏障块的设计还具备以下优势:
    - 最大工作温度范围为 -55°F 至 +300°F(-48°C 至 +149°C)。
    - 符合 UL 认证(文件号E61245)和 CSA 认证标准(编号LR 31996)。
    - 提供多种接线选项,包括 Y 型端子、3/4W 型端子和 W 型端子,适应不同的工业场景需求。

    产品特点和优势


    屏障块系列产品具有以下几个显著特点和优势:
    1. 高可靠性与安全性:每个屏障块均设计有隔板,可有效防止电线短路并增加绝缘性能。这在高电流应用场合尤为重要。
    2. 灵活性:通过提供多种密度、终端数和螺纹规格选择,用户可以定制最适合其需求的产品组合。
    3. 易用性:螺钉固定结构使得安装快速且简便,且具有高抗拉强度。
    4. 广泛的适用性:产品经过严格认证,适用于工业控制、电信设备、自动化工控系统以及军事应用等领域。
    Cinch 的屏障块在性能和耐用性方面处于行业领先地位,其卓越的设计和制造工艺使其成为客户信赖的选择。

    应用案例和使用建议


    Cinch 的屏障块已成功应用于多个领域,包括但不限于以下场景:
    1. 工业自动化控制:在机器运行过程中频繁插拔和高负载电流条件下,Series 152 的屏障块因其 70A 的电流承载能力而被广泛采用。
    2. 办公设备:Series 164 的小型化设计非常适合用于个人电脑和打印机等设备内部布线。
    3. 医疗设备:Series 142 可用于诊断设备中的精密电路连接,确保其在极端条件下的稳定运行。
    使用建议:
    - 在高电流应用时,优先选择密度较大的屏障块(如 Series 152)。
    - 对于空间有限的应用,考虑使用密度较高的型号(如 Series 140)。
    - 定期检查终端的紧固扭矩,确保长期运行的稳定性。

    兼容性和支持


    Cinch 的屏障块设计注重兼容性,可轻松与各种工业设备集成。同时,公司提供详尽的技术文档和客服支持,帮助客户解决安装和使用过程中遇到的问题。用户可以通过拨打免费热线 1 (800) 323-9612 获取更多技术支持和服务。

    常见问题与解决方案


    以下是屏障块系列产品中常见的问题及解决方法:
    1. 问:终端发热过高如何处理?
    答:可能是电流负载超出规格,请检查设备电流是否超标,并调整负载。
    2. 问:屏障块安装后出现松动怎么办?
    答:请重新拧紧螺钉至推荐扭矩值(一般为 9-75 lb.-in)。
    3. 问:屏蔽效果不佳如何改善?
    答:检查是否正确安装屏蔽盖,并确保电缆屏蔽层接地良好。

    总结和推荐


    Cinch 商业屏障块系列凭借其可靠的设计、多样化的规格和广泛的应用场景,在工业电子连接领域具有显著的市场竞争力。无论是需要高电流承载能力的场景还是紧凑空间内的精密布线需求,这一系列产品均能提供令人满意的解决方案。
    综上所述,Cinch 的屏障块系列非常值得推荐使用。如果您正在寻找一款既经济又高性能的工业连接解决方案,Cinch 商业屏障块无疑是理想之选。
    如需进一步了解或订购,请拨打免费热线 1 (800) 323-9612!

Y-142参数

参数
长*宽*高 18.64mm(高度)
零件状态 在售
包装方式 袋装

Y-142厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

Y-142数据手册

厂牌 PDF简要描述 下载
CINCH 接线座- 隔板块 CINCH Y-142 Y-142数据手册

Y-142封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
95+ $ 1.2084 ¥ 10.2714
300+ $ 0.9785 ¥ 8.3173
600+ $ 0.918 ¥ 7.803
1000+ $ 0.8262 ¥ 7.0227
库存: 1000
起订量: 95 增量: 1
交货地:
最小起订量为:95
合计: ¥ 975.78
直接购买
加入购物车
