415-0037-012

产品分类: 同轴线缆
厂牌: CINCH

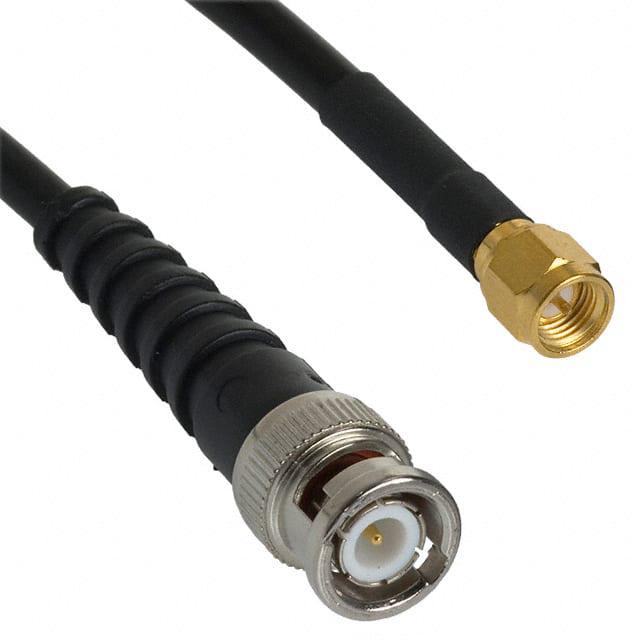

产品描述: Cinch Connectors RG58同轴电缆, 415系列, 304.8mm长, SMA公插转BNC公插, 50 Ω
供应商型号: 530-415-0037-012
供应商: Mouser
标准整包数: 1
CINCH 同轴线缆 415-0037-012

415-0037-012概述

    高品质电子元器件产品手册

    产品简介


    本手册介绍的是Johnson Components提供的固定长度电缆组件系列产品。这些产品主要用于多种电子通信和测量应用,如无线通信系统、雷达、测试设备等。它们的主要特点是具有高性能的连接器和耐用的电缆,能够在各种复杂的工作环境中保持稳定可靠的工作状态。

    技术参数


    以下是Johnson Components电缆组件的技术规格、性能参数和电气特性:
    | 产品型号 | 电缆类型 | 电缆长度 (英寸) | 连接器A | 连接器B |

    | 415-0028-006 | RG-316 | 6 | 142-0403-011 | CPM-88-19 |
    | 415-0028-012 | RG-316 | 12 | 142-0403-011 | CPM-88-19 |
    | 415-0028-018 | RG-316 | 18 | 142-0403-011 | CPM-88-19 |
    | 415-0028-024 | RG-316 | 24 | 142-0403-011 | CPM-88-19 |
    | 415-0028-036 | RG-316 | 36 | 142-0403-011 | CPM-88-19 |
    | 415-0028-048 | RG-316 | 48 | 142-0403-011 | CPM-88-19 |
    | 415-0037-012 | RG-58 | 12 | 142-0407-011 | CPMC-88-1 |
    | 415-0037-024 | RG-58 | 24 | 142-0407-011 | CPMC-88-1 |
    | 415-0037-036 | RG-58 | 36 | 142-0407-011 | CPMC-88-1 |
    | 415-0037-048 | RG-58 | 48 | 142-0407-011 | CPMC-88-1 |
    | 415-0037-060 | RG-58 | 60 | 142-0407-011 | CPMC-88-1 |
    | 415-0042-012 | RG-142 | 12 | 142-0408-011 | CPMC-88-13 |
    | 415-0042-024 | RG-142 | 24 | 142-0408-011 | CPMC-88-13 |
    | 415-0042-036 | RG-142 | 36 | 142-0408-011 | CPMC-88-13 |
    | 415-0042-048 | RG-142 | 48 | 142-0408-011 | CPMC-88-13 |
    | 415-0042-060 | RG-142 | 60 | 142-0408-011 | CPMC-88-13 |
    电气特性:
    | 连接器 | 电缆类型 | 阻抗 (Ω) | 频率范围 (GHz) | 工作电压 (Vrms) |

    | SMA | RG-178 | 50 | 12.4 | 500 / 170 |
    | SMA | RG-316 | 50 | 12.4 | 750 / 250 |
    | SMA | RG-316 DS | 50 | 12.4 | 750 / 250 |
    | SMA | RG-58 | 50 | 12.4 | 1000 / 335 |
    | SMA | RG-142 | 50 | 12.4 | 1000 / 335 |
    | BNC | RG-58 | 50 | 4 | 1500 / 500 |
    | BNC | BELDEN 8218 | 50 | 4 | 1500 / 500 |
    | BNC | RG-59 | 50 | 4 | 1500 / 500 |
    | BNC | RG-59 PLENUM | 50 | 4 | 1500 / 500 |

    产品特点和优势


    1. 高强度连接器:这些电缆组件采用高品质的SMA和BNC连接器,提供出色的机械强度和可靠的电气连接。
    2. 多种电缆类型:提供了多种不同类型的电缆(如RG-316、RG-58、RG-142),以满足不同的应用场景需求。
    3. 广泛的应用范围:适用于多种复杂环境下的无线通信、雷达、测试设备等领域,确保系统运行的稳定性和可靠性。
    4. 广泛的长度选择:提供从6英寸到60英寸的不同长度选择,能够适应不同长度需求的应用场合。

    应用案例和使用建议


    这些电缆组件广泛应用于以下场景:
    1. 无线通信系统:用于基站之间的信号传输。
    2. 雷达系统:在高频率范围内稳定传输雷达信号。
    3. 测试设备:连接测试仪器进行精确的信号传输和测量。
    使用建议:
    1. 在高温或潮湿环境下使用时,建议选择适合恶劣环境的型号。
    2. 使用前,请确保所有连接器和电缆处于良好的物理状态,以避免信号衰减和干扰。

    兼容性和支持


    - 兼容性:这些电缆组件具有良好的通用性,可与多种电子设备和系统无缝集成。
    - 技术支持:Johnson Components提供全面的技术支持,包括产品咨询、安装指导和售后维护服务。如有需要,请联系客户支持获取帮助。

    常见问题与解决方案


    1. 信号衰减严重:
    - 检查电缆是否受损或老化。
    - 确认连接器是否牢固连接。
    - 调整电缆的弯曲半径,避免过度弯折。
    2. 连接松动:
    - 紧固连接器螺纹,确保连接牢固。
    - 使用专用工具检查连接器是否损坏。
    3. 频率响应不佳:
    - 确认所选电缆类型是否适合当前应用。
    - 检查是否有外部干扰源影响信号质量。

    总结和推荐


    Johnson Components的固定长度电缆组件以其高性能、稳定性和广泛应用范围脱颖而出。这些产品经过严格的质量控制和测试,确保在各种复杂的工作环境中表现出色。对于需要高性能、高可靠性的无线通信、雷达和测试设备的应用场景,强烈推荐使用这些电缆组件。同时,厂商提供的技术支持也为用户提供了额外的保障。
    如果您有任何疑问或需要进一步的帮助,请随时联系Johnson Components的技术支持团队。

415-0037-012参数

参数
长*宽*高 304.8mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

415-0037-012厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

415-0037-012数据手册

厂牌 PDF简要描述 下载
CINCH 同轴线缆 CINCH 415-0037-012 415-0037-012数据手册

415-0037-012封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.8515 ¥ 209.9952
10+ $ 20.2716 ¥ 171.295
25+ $ 18.684 ¥ 157.8798
50+ $ 17.8308 ¥ 150.6703
100+ $ 16.8735 ¥ 142.5811
250+ $ 15.3615 ¥ 129.8047
库存: 63
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 209.99
