415-0043-060

产品分类: 同轴线缆
厂牌: CINCH

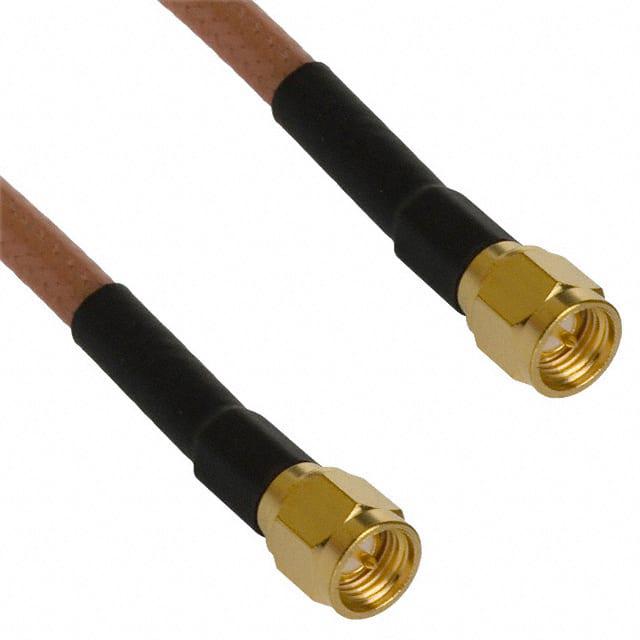

产品描述: Cinch RG142同轴电缆, 415系列, 1.5m长, SMA公插转SMA公插, 50 Ω
供应商型号: N-415-0043-060
供应商: 云汉优选
标准整包数: 1
CINCH 同轴线缆 415-0043-060

415-0043-060概述


    产品简介


    Johnson Components生产的电缆组件是射频(RF)连接解决方案的一部分,广泛应用于通信、雷达、卫星通信、军事和航空航天等领域。这些电缆组件通过精密设计和严格测试,确保在高频率下的稳定性和可靠性。它们的主要功能是传输射频信号,并在各种应用环境中保持信号完整性。电缆类型包括RG-178、RG-316、RG-58和RG-142,不同长度的选项使得这些电缆适用于不同的安装需求。

    技术参数


    以下是Johnson Components电缆组件的关键技术参数:
    | 部件编号 | 电缆类型 | 长度(英寸) | 阻抗(欧姆) | 频率范围(GHz) | 最大工作电压(Vrms) |
    |
    | 415-0025-006 | RG-178 | 6 | 50 | 12.4 | 500 |
    | 415-0025-012 | RG-178 | 12 | 50 | 12.4 | 500 |
    | 415-0025-018 | RG-178 | 18 | 50 | 12.4 | 500 |
    | 415-0025-024 | RG-178 | 24 | 50 | 12.4 | 500 |
    | 415-0025-036 | RG-178 | 36 | 50 | 12.4 | 500 |
    | 415-0025-048 | RG-178 | 48 | 50 | 12.4 | 500 |
    | 415-0029-006 | RG-316 | 6 | 50 | 12.4 | 750 |
    | 415-0029-012 | RG-316 | 12 | 50 | 12.4 | 750 |
    | 415-0029-018 | RG-316 | 18 | 50 | 12.4 | 750 |
    | 415-0029-024 | RG-316 | 24 | 50 | 12.4 | 750 |
    | 415-0029-036 | RG-316 | 36 | 50 | 12.4 | 750 |
    | 415-0029-048 | RG-316 | 48 | 50 | 12.4 | 750 |
    | 415-0033-006 | RG-316 DS | 6 | 50 | 12.4 | 750 |
    | 415-0033-012 | RG-316 DS | 12 | 50 | 12.4 | 750 |
    | 415-0033-018 | RG-316 DS | 18 | 50 | 12.4 | 750 |
    | 415-0033-024 | RG-316 DS | 24 | 50 | 12.4 | 750 |
    | 415-0033-036 | RG-316 DS | 36 | 50 | 12.4 | 750 |
    | 415-0033-048 | RG-316 DS | 48 | 50 | 12.4 | 750 |
    | 415-0038-012 | RG-58 | 12 | 50 | 12.4 | 1000 |
    | 415-0038-024 | RG-58 | 24 | 50 | 12.4 | 1000 |
    | 415-0038-036 | RG-58 | 36 | 50 | 12.4 | 1000 |
    | 415-0038-048 | RG-58 | 48 | 50 | 12.4 | 1000 |
    | 415-0038-060 | RG-58 | 60 | 50 | 12.4 | 1000 |
    | 415-0043-012 | RG-142 | 12 | 50 | 12.4 | 1000 |
    | 415-0043-024 | RG-142 | 24 | 50 | 12.4 | 1000 |
    | 415-0043-036 | RG-142 | 36 | 50 | 12.4 | 1000 |
    | 415-0043-048 | RG-142 | 48 | 50 | 12.4 | 1000 |
    | 415-0043-060 | RG-142 | 60 | 50 | 12.4 | 1000 |

    产品特点和优势


    Johnson Components电缆组件具有以下几个显著的优势:
    1. 高频性能优异:所有电缆类型均能在12.4 GHz的频率范围内保持50Ω的阻抗,确保信号传输的稳定性和一致性。
    2. 高电压耐受性:根据不同电缆类型,提供从500 Vrms到1000 Vrms的工作电压范围,保证在高压环境下也能可靠运行。
    3. 多种长度选择:提供了从6英寸到60英寸的多种长度选项,适应不同的应用场景和安装需求。
    4. 优良的环境适应性:具备良好的机械强度和耐用性,可在恶劣环境中长期稳定工作。

    应用案例和使用建议


    这些电缆组件广泛应用于通信设备、雷达系统、卫星通信系统和军事航空等领域。例如,在通信设备中,可以选择RG-178类型的电缆组件,以适应高频率传输的需求;在雷达系统中,则可以选用RG-316或RG-58类型的组件,以满足更高的功率要求。
    使用建议:
    1. 在选择电缆组件时,应根据具体的应用场景确定电缆类型和长度,以达到最佳的性能和可靠性。
    2. 安装时应确保电缆布线合理,避免过多弯曲或受到物理损伤,以防止信号衰减和损坏。
    3. 在特殊环境中使用时,应考虑电缆的温度范围和耐腐蚀性,选择合适的材料和结构设计。

    兼容性和支持


    Johnson Components电缆组件与主流的射频连接器兼容,如SMA插头。制造商提供了详尽的技术支持和服务,包括产品定制、安装指导和技术咨询等,以确保客户能够充分利用产品的性能和优势。

    常见问题与解决方案


    1. 问题:电缆在弯曲过程中断裂。
    - 解决方案:选择更柔软的电缆类型,减少弯曲半径,并在安装时采用适当的保护措施。
    2. 问题:信号传输不稳定。
    - 解决方案:检查电缆类型是否符合应用需求,确保安装正确无误,尽量减少外部干扰。
    3. 问题:电缆外皮破损。
    - 解决方案:定期检查电缆的外观,及时更换损坏的部件,并确保电缆周围没有尖锐物体。

    总结和推荐


    综上所述,Johnson Components的电缆组件以其卓越的性能和多样的规格选项,在射频通信领域表现出色。它们具有高频率稳定性、高电压耐受性和广泛的适用性。如果你正在寻找高性能的射频电缆组件,Johnson Components的产品无疑是一个值得信赖的选择。因此,我们强烈推荐在你的项目中使用Johnson Components的电缆组件。

415-0043-060参数

参数
长*宽*高 152.4cm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

415-0043-060厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

415-0043-060数据手册

厂牌 PDF简要描述 下载
CINCH 同轴线缆 CINCH 415-0043-060 415-0043-060数据手册

415-0043-060封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 33.019 ¥ 280.6615
9+ $ 31.4871 ¥ 267.6404
18+ $ 30.6 ¥ 260.1
25+ $ 29.4168 ¥ 250.0428
50+ $ 27.2442 ¥ 231.5757
库存: 53
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: ¥ 1122.64
