5810140011

厂牌: CINCH
产品描述: Header,Latch Lock 3.5mm 2 40pin IP67,IP69K 10A 锡 黑色 通孔安装,面板安装 4.96mm(长度)
供应商型号: ET-2834252
供应商: 海外现货
标准整包数: 1

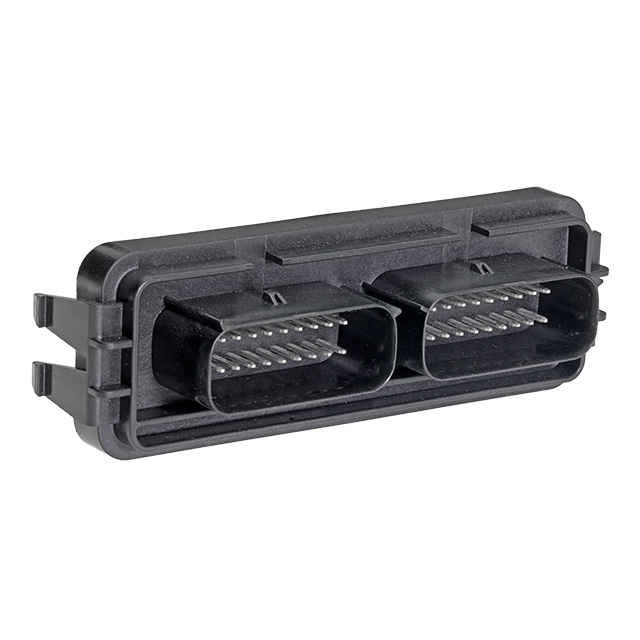

CINCH 矩形连接器 - 针座 - 公插针 5810140011

5810140011概述

    ModICE® & SHS: 高可靠性电子控制模块连接解决方案

    1. 产品简介


    ModICE® 和 SHS 是 Cinch Connectors 设计和制造的一系列高性能连接解决方案,适用于工业和商业运输领域。这些产品主要包括连接器外壳(ModICE® Enclosures)和密封坚固型I/O连接器(SHS Headers),旨在满足严苛环境下的电子控制模块需求。无论是商业车辆还是工业设备,这些产品都能提供可靠的互连方案。

    2. 技术参数


    ModICE® Enclosures
    - 尺寸:三种不同的外壳尺寸(ME、SE、LE)
    - I/O配置:18、30、48 和 60 针
    - 温度范围:-40°C 至 +85°C
    - 电流承载能力:10A @ 85°C
    - 接触电阻:<10mΩ
    - 绝缘电阻:>1000MΩ
    - 密封等级:IP67, IP69K
    - 振动耐受性:10至2000Hz @ 15g峰值
    - 冲击耐受性:50g @ 20次冲击
    - 盐雾测试:96小时
    - 温湿度循环测试:320小时
    SHS Headers
    - 尺寸:四种不同的I/O配置(18、30、48 和 60 针)
    - 温度范围:-40°C 至 +125°C
    - 电流承载能力:10A @ 85°C
    - 接触电阻:<10mΩ
    - 绝缘电阻:>1000MΩ
    - 密封等级:IP67, IP69K
    - 振动耐受性:10至2000Hz @ 15g峰值
    - 冲击耐受性:50g @ 20次冲击
    - 盐雾测试:96小时
    - 温湿度循环测试:320小时

    3. 产品特点和优势


    ModICE® Enclosures
    - 多样性:提供三种不同尺寸的外壳和多种I/O配置选项。
    - 集成特性:可选配RF端口(SMA,RP-SMA)、内置铁氧体滤波器、集成散热片等,以适应特定客户应用需求。
    - 易用性:采用简单的设计理念,支持插拔式组装。
    SHS Headers
    - 坚固性:具有坚固的面板安装PCB连接器,适合极端环境。
    - 多功能性:提供多种I/O配置选项,集成铁氧体滤波器,可选颜色和键控配置。
    - 耐用性:经过严格的环境测试,包括高温、振动、冲击和盐雾测试。

    4. 应用案例和使用建议


    应用案例
    - 发动机控制器:ModICE® 连接器外壳可用于保护和封装电子控制模块,确保稳定运行。
    - 四轮驱动变速箱执行器:SHS Headers 用于连接变速箱执行器的控制电路,保障信号传输的可靠性和稳定性。
    使用建议
    - 在选择ModICE® 或 SHS 连接器时,需要根据具体的应用场景来确定所需的I/O配置和密封等级。
    - 确保连接器装配正确,并进行适当的环境测试以验证其性能。

    5. 兼容性和支持


    - 兼容性:ModICE® 和 SHS 系列产品能够与各种工业设备和控制系统无缝兼容。
    - 支持:Cinch Connectors 提供全面的技术支持和售后服务,包括装配指导、工具租赁和维修服务。

    6. 常见问题与解决方案


    - 问题1:如何装配ModICE® 连接器?
    - 解决方案:参考技术手册中的装配指南,或者联系Cinch Connectors获取装配工具和支持。

    - 问题2:如何确保连接器的密封性能?
    - 解决方案:确保按照技术手册中的密封要求进行操作,并定期检查密封部件的状态。

    7. 总结和推荐



    总结


    - ModICE® 和 SHS 连接器系统以其高度的可靠性和多样化的设计赢得了市场的广泛认可。无论是工业还是商业运输领域的应用,都能找到合适的解决方案。

    推荐
    - 强烈推荐使用ModICE® 和 SHS 连接器系统,它们在高温、振动和腐蚀等严苛环境中表现出色。无论是新项目开发还是现有系统的升级,都是理想的选择。

5810140011参数

参数
排数 2
针脚数 40pin
防护等级 IP67,IP69K
类型 Header,Latch Lock
间距-配接 3.5mm
触头镀层 - 配接
额定电流 10A
触头镀层厚度 - 配接 -
颜色 黑色
长*宽*高 4.96mm(长度)
安装方式 通孔安装,面板安装
应用等级 汽车级
零件状态 在售
包装方式 散装

5810140011厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

5810140011数据手册

厂牌 PDF简要描述 下载
CINCH 矩形连接器 - 针座 - 公插针 CINCH 5810140011 5810140011数据手册

5810140011封装设计

查看详情并下载
Symbol
Footprint
3D Model
