415-0028-006

产品分类: 同轴线缆
厂牌: CINCH

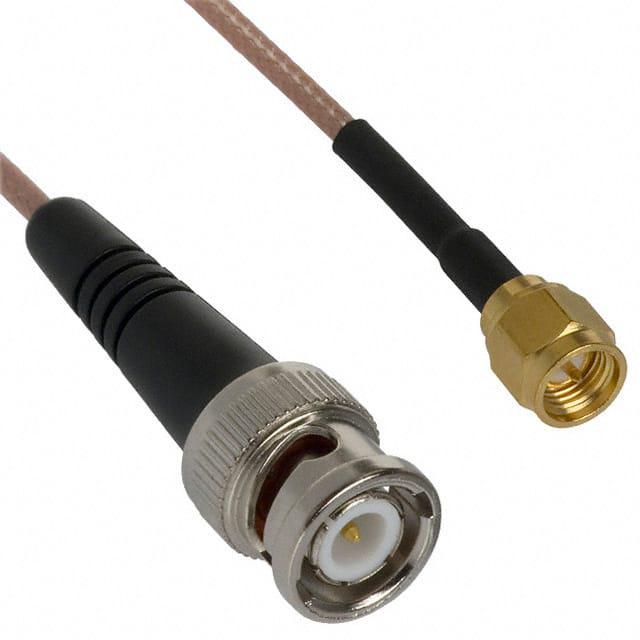

产品描述: Cinch RG316同轴电缆, 415系列, 152.4mm长, SMA公插转BNC公插, 50 Ω
供应商型号: 9655310
供应商: element14
标准整包数: 1
CINCH 同轴线缆 415-0028-006

415-0028-006概述

    电子元器件技术手册解析:电缆组件

    1. 产品简介


    本产品为固定长度电缆组件,主要包括RG-316、RG-58和RG-142三种类型的同轴电缆。这些电缆适用于高频信号传输领域,如无线通信、雷达系统、测试仪器和医疗设备等。本系列产品通过特定长度的同轴电缆连接两种不同类型的连接器(如SMA直插式接头和BNC直插式接头),实现高效、可靠的信号传输。

    2. 技术参数


    以下是各型号电缆组件的主要技术规格和性能参数:
    | 型号编号 | 电缆类型 | 长度 (英寸/毫米) | 连接器类型 |
    ||
    | 415-0028-006 | RG-316 | 6" (152mm) | SMA直插式接头 |
    | 415-0028-012 | RG-316 | 12" (305mm) | SMA直插式接头 |
    | 415-0028-018 | RG-316 | 18" (457mm) | SMA直插式接头 |
    | 415-0028-024 | RG-316 | 24" (610mm) | SMA直插式接头 |
    | 415-0028-036 | RG-316 | 36" (914mm) | SMA直插式接头 |
    | 415-0028-048 | RG-316 | 48" (1219mm) | SMA直插式接头 |
    | 415-0037-012 | RG-58 | 12" (305mm) | BNC直插式接头 |
    | 415-0037-024 | RG-58 | 24" (610mm) | BNC直插式接头 |
    | 415-0037-036 | RG-58 | 36" (914mm) | BNC直插式接头 |
    | 415-0037-048 | RG-58 | 48" (1219mm) | BNC直插式接头 |
    | 415-0037-060 | RG-58 | 60" (1524mm) | BNC直插式接头 |
    | 415-0042-012 | RG-142 | 12" (305mm) | BNC直插式接头 |
    | 415-0042-024 | RG-142 | 24" (610mm) | BNC直插式接头 |
    | 415-0042-036 | RG-142 | 36" (914mm) | BNC直插式接头 |
    | 415-0042-048 | RG-142 | 48" (1219mm) | BNC直插式接头 |
    | 415-0042-060 | RG-142 | 60" (1524mm) | BNC直插式接头 |
    | 电气特性 | SMA | RG-316 | RG-58 | RG-142 | BNC |
    |
    | 阻抗 (Ω) | 50 | 50 | 50 | 50 | 50 |
    | 频率范围 (GHz) | 12.4 | 12.4 | 4 | 4 | 4 |
    | 耐电压 (Vrms) | 500 | 750 | 1000 | 1000 | 1500 |

    3. 产品特点和优势


    - 高可靠性:这些电缆组件采用高质量的同轴电缆和耐用的连接器,确保长期稳定的工作。
    - 阻抗匹配:所有型号的阻抗均为50欧姆,确保信号传输过程中的低反射损耗。
    - 广泛频率支持:这些电缆组件支持高达12.4 GHz的频率,满足大多数高频应用需求。
    - 坚固耐用:适用于各种恶劣的工作环境,包括高低温变化、潮湿、振动等。

    4. 应用案例和使用建议


    应用案例:
    - 无线通信系统:使用RG-316和RG-58型号的电缆组件,实现室内天线馈电和测试设备间的信号传输。
    - 雷达系统:RG-142型号常用于雷达系统的内部布线,保证低损耗和高频率下的信号完整性。
    - 医疗设备:在某些高精度测量设备中,RG-316型号因其优良的电磁屏蔽性能而被广泛使用。
    使用建议:
    - 在选择合适的电缆组件时,应考虑应用的具体频率要求、信号传输距离和工作环境条件。
    - 安装过程中应避免过度弯曲或扭折电缆,以防止损伤和降低使用寿命。
    - 若需在潮湿或多尘环境中使用,建议使用带有防护套管的产品。

    5. 兼容性和支持


    - 兼容性:该系列电缆组件可与多种射频设备和测试仪器兼容,确保广泛的互操作性。
    - 支持服务:Johnson Components公司提供全面的技术支持,包括产品咨询、安装指导及售后服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电缆组件接触不良 | 检查连接器是否正确安装并紧固到位 |
    | 信号质量不佳 | 确认阻抗匹配情况并检查电缆是否有损坏|
    | 无法正常连接 | 重新安装连接器,并检查电缆是否完好|

    7. 总结和推荐


    综上所述,这些固定长度电缆组件凭借其出色的电气性能和广泛的应用范围,成为各种高频信号传输领域的理想选择。无论是无线通信还是医疗设备,它们都能提供稳定可靠的信号传输效果。因此,强烈推荐这些电缆组件给需要高可靠性的应用场合。

415-0028-006参数

参数
长*宽*高 152.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

415-0028-006厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

415-0028-006数据手册

厂牌 PDF简要描述 下载
CINCH 同轴线缆 CINCH 415-0028-006 415-0028-006数据手册

415-0028-006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.6474 ¥ 162.4799
10+ $ 15.5295 ¥ 142.98
25+ $ 14.8603 ¥ 136.8183
50+ $ 14.3333 ¥ 131.967
100+ $ 12.9282 ¥ 119.03
250+ $ 11.9731 ¥ 110.2362
500+ $ 11.5564 ¥ 106.3999
1000+ $ 11.2487 ¥ 103.567
库存: 13
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 162.47
