415-0029-018

产品分类: 同轴线缆
厂牌: CINCH

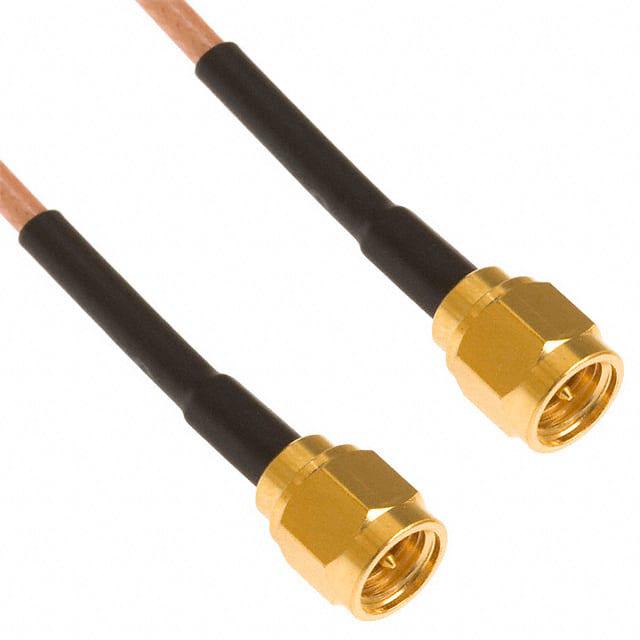

产品描述: Cinch RG316同轴电缆, 415系列, 457.2mm长, SMA公插转SMA公插, 50 Ω
供应商型号: 8859620
供应商: 海外现货
标准整包数: 1
CINCH 同轴线缆 415-0029-018

415-0029-018概述

    SMA电缆组件技术手册

    产品简介


    SMA电缆组件是一种高品质的射频同轴电缆组件,用于需要高可靠性和稳定性的射频连接应用。这类组件主要用于无线通信系统、雷达系统、测试设备、航空航天工程等领域。SMA电缆组件以其卓越的电气性能和长寿命而闻名,在各种严苛环境中表现出色。

    技术参数


    以下是SMA电缆组件的关键技术规格:
    | 零件编号 | 电缆类型 | 电缆长度 | 特性阻抗 | 工作频率范围(GHz) | 最大电压(Vrms) |
    |
    | 415-0025-006 | RG-178 | 6英寸 | 50Ω | 0 - 12.4 | 500 Vrms |
    | 415-0025-012 | RG-178 | 12英寸 | 50Ω | 0 - 12.4 | 500 Vrms |
    | 415-0025-018 | RG-178 | 18英寸 | 50Ω | 0 - 12.4 | 500 Vrms |
    | 415-0025-024 | RG-178 | 24英寸 | 50Ω | 0 - 12.4 | 500 Vrms |
    | 415-0025-036 | RG-178 | 36英寸 | 50Ω | 0 - 12.4 | 500 Vrms |
    | 415-0025-048 | RG-178 | 48英寸 | 50Ω | 0 - 12.4 | 500 Vrms |
    | 415-0029-006 | RG-316 | 6英寸 | 50Ω | 0 - 12.4 | 750 Vrms |
    | 415-0029-012 | RG-316 | 12英寸 | 50Ω | 0 - 12.4 | 750 Vrms |
    | 415-0029-018 | RG-316 | 18英寸 | 50Ω | 0 - 12.4 | 750 Vrms |
    | 415-0029-024 | RG-316 | 24英寸 | 50Ω | 0 - 12.4 | 750 Vrms |
    | 415-0029-036 | RG-316 | 36英寸 | 50Ω | 0 - 12.4 | 750 Vrms |
    | 415-0029-048 | RG-316 | 48英寸 | 50Ω | 0 - 12.4 | 750 Vrms |
    | 415-0033-006 | RG-316 DS | 6英寸 | 50Ω | 0 - 12.4 | 750 Vrms |
    | 415-0033-012 | RG-316 DS | 12英寸 | 50Ω | 0 - 12.4 | 750 Vrms |
    注:RG-58和RG-142类型的电缆长度和电气参数未在此表中列出,但可以参考技术手册。

    产品特点和优势


    SMA电缆组件具有以下显著特点和优势:
    - 高可靠性:采用优质的材料和先进的制造工艺,确保长期稳定运行。
    - 宽频率范围:支持高达12.4 GHz的工作频率,适用于多种射频应用。
    - 高耐压能力:具有较高的电压承受能力,适用于高压环境下的应用。
    - 优异的电气性能:提供稳定的信号传输性能,减少信号衰减和干扰。

    应用案例和使用建议


    SMA电缆组件广泛应用于无线通信基站、雷达系统、测试仪器、卫星通信系统等领域。在实际应用中,为了确保最佳性能和延长使用寿命,建议在安装时遵循以下几点:
    - 正确接线:确保正确连接到指定的端口,避免错误接线导致性能下降。
    - 保持清洁:定期清理连接器表面的灰尘和污垢,以保证良好的电气接触。
    - 环境适应性:选择适合应用环境的电缆类型,确保在高温、低温或高湿度环境下也能正常工作。

    兼容性和支持


    SMA电缆组件支持与标准SMA接口兼容的设备和配件,广泛适用于各类射频应用。Johnson Components提供全面的技术支持和售后服务,确保用户能够顺利使用产品并获得必要的帮助。

    常见问题与解决方案


    1. 问题:信号传输不稳定。
    - 解决方案:检查电缆连接是否松动或污染,必要时更换电缆或重新清洁连接器。
    2. 问题:电缆损坏。
    - 解决方案:及时替换受损的电缆,确保系统的稳定运行。
    3. 问题:电磁干扰严重。
    - 解决方案:采取屏蔽措施,如使用带有屏蔽层的电缆,以减少外部电磁干扰。

    总结和推荐


    SMA电缆组件以其卓越的电气性能和稳定性在市场上占据重要地位,适用于各种高要求的应用场景。其丰富的型号选择和强大的技术支持使其成为用户的理想选择。综上所述,强烈推荐使用Johnson Components的SMA电缆组件。

415-0029-018参数

参数
长*宽*高 457.2mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

415-0029-018厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

415-0029-018数据手册

厂牌 PDF简要描述 下载
CINCH 同轴线缆 CINCH 415-0029-018 415-0029-018数据手册

415-0029-018封装设计

查看详情并下载
Symbol
Footprint
3D Model
