105-0853-001

产品分类: 其他工具
厂牌: CINCH
产品描述: Conn Test Jack F 1 POS Solder ST Thru-Hole 1 Port
供应商型号: 1704435
供应商: element14
标准整包数: 1
CINCH 其他工具 105-0853-001

105-0853-001概述

    电子元器件产品技术手册

    1. 产品简介

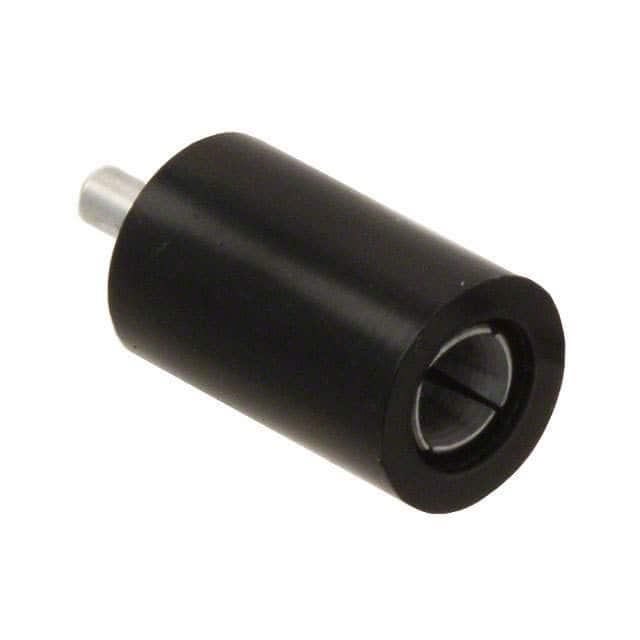

    本产品为垂直测试夹子(Vertical Test Jacks),主要用于测试点的连接和检测。它属于绝缘型垂直测试夹子,采用机械接触设计,具有高效可靠的性能。该类产品广泛应用于电子设备制造、质量检测和维修等领域。

    2. 技术参数


    - 尺寸:0.080英寸(2.00毫米)直径(适用于标准针插头)
    - 接触材料:铍铜,符合QQ-C-530标准
    - 镀层:银
    - 主体材料:尼龙6/6,符合ASTM D4066标准
    - 电流承载能力:5安培
    - 击穿电压:最小3500伏特(Vrms)
    - 接触电阻:最大0.010欧姆
    - 相邻接头电容:1皮法拉(pF)(频率为1兆赫时)

    3. 产品特点和优势


    - 保护接触件免受助焊剂和焊料损坏:通过特殊的绝缘结构设计,避免接触点受到外部因素的影响,保证了长期可靠的工作性能。
    - 材质选择精良:铍铜作为接触材料,确保了高导电性和耐久性;尼龙6/6材质不仅强度高且耐热,满足严苛的工作环境要求。
    - 优异的电气性能:接触电阻极低,能够有效减少能量损失,提高整体系统的效率。
    - 宽泛的应用范围:既适用于实验室测试,也适合于生产线上大规模使用,是一款多用途、高性能的测试工具。

    4. 应用案例和使用建议


    应用案例:
    - 在电路板制造过程中,这些垂直测试夹子可以被用来快速测试各个测试点的电气连接情况,确保电路板的整体性能。
    - 可用于研发阶段的设计验证和故障排除,帮助工程师们准确诊断问题所在,提高研发效率。
    使用建议:
    - 在使用前请仔细检查产品是否有任何损伤或磨损现象,确保安装到位且接触良好。
    - 定期清洁测试夹子以去除表面氧化物,保持良好的电气接触状态。
    - 避免在极端温度或湿度环境中使用,以防影响性能。

    5. 兼容性和支持


    此产品适用于所有需要垂直连接方式的测试场景。关于与特定设备或系统集成的具体问题,可联系制造商获取详细指导和支持信息。制造商还提供全面的技术文档和技术支持服务,帮助客户更好地理解和使用产品。

    6. 常见问题与解决方案


    - 问题:接触不良。
    - 解决方案:检查并确保接头与插座紧密配合,没有松动。如果接触电阻异常高,则可能需要更换新的夹子。
    - 问题:插拔困难。
    - 解决方案:尝试轻轻调整插头的位置,确保其完全对齐。若仍存在问题,可能是内部组件磨损导致,需要联系制造商进行检修或更换。

    7. 总结和推荐


    总体而言,这款垂直测试夹子以其优良的性能和可靠性在市场上表现出色。无论是对于电子产品制造商还是研发团队来说,这都是一款值得信赖的选择。我们强烈推荐使用该产品来提升您的测试效率和准确性。

105-0853-001参数

参数
长*宽*高 7.92mm(长度)*7.92mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

105-0853-001厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

105-0853-001数据手册

厂牌 PDF简要描述 下载
CINCH 其他工具 CINCH 105-0853-001 105-0853-001数据手册

105-0853-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
