首页  >  产品百科  >  DCBST25HN

DCBST25HN

产品分类: D-Sub 连接器
厂牌: CINCH
产品描述: 25pin 银色
供应商型号: 3864253
供应商: element14
标准整包数: 1
CINCH D-Sub 连接器 DCBST25HN

DCBST25HN概述


    产品简介

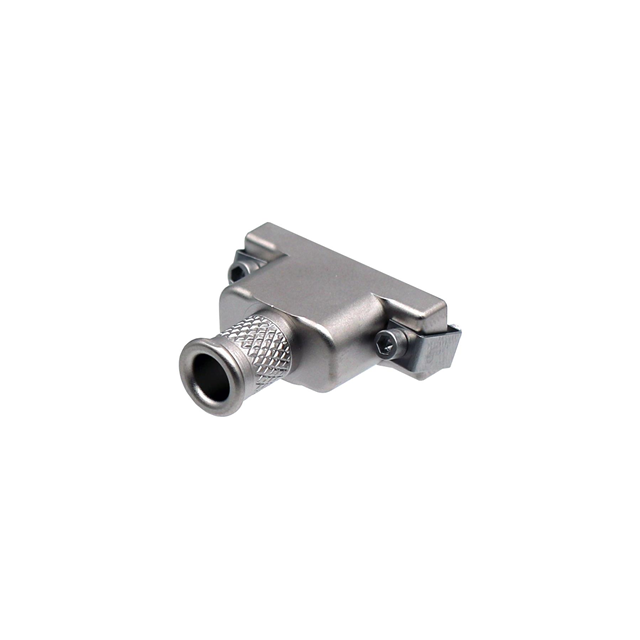

    Cinch Dura-ConTM Micro-D Backshell
    Cinch Dura-ConTM Micro-D Backshell 是一种高性能的电缆连接装置,用于Micro-D连接器的电缆屏蔽连接。该产品提供卓越的应力缓解和电磁保护,适用于各种复杂的线束系统。其紧凑的设计使其成为众多应用的理想选择,广泛应用于航空航天、国防、通信等领域。

    技术参数


    | 尺寸 | A(最大) | B(最大) | C(最大) | D(最大) | K(最大) | M(最大) | N(最大) |

    | 9A | 0.775" | 0.360" | 0.565" | 0.320" | 0.76" | 0.156" | 0.312" |
    | 15B | 0.925" | 0.360" | 0.715" | 0.440" | 0.88" | 0.188" | 0.344" |
    | 21C | 1.075" | 0.360" | 0.865" | 0.560" | 1.00" | 0.219" | 0.375" |
    | 25D | 1.175" | 0.360" | 0.965" | 0.620" | 1.06" | 0.250" | 0.406" |
    | 25H | 1.175" | 0.360" | 0.965" | 0.620" | 1.06" | 0.375" | 0.531" |
    | 31E | 1.325" | 0.360" | 1.115" | 0.680" | 1.12" | 0.281" | 0.437" |
    | 37E | 1.475" | 0.360" | 1.265" | 0.720" | 1.16" | 0.281" | 0.437" |
    | 37F | 1.475" | 0.360" | 1.265" | 0.720" | 1.16" | 0.312" | 0.469" |
    | 51F | 1.425" | 0.400" | 1.215" | 0.750" | 1.19" | 0.312" | 0.469" |
    | 51H | 1.425" | 0.400" | 1.215" | 0.750" | 1.19" | 0.375" | 0.531" |
    | 100H | 2.160" | 0.450" | 1.800" | 0.810" | 1.25" | 0.375" | 0.531" |

    产品特点和优势


    Cinch Dura-ConTM Micro-D Backshell 的特点和优势如下:
    - 多种尺寸选择:适用于9到100针的不同规格,满足不同需求。
    - 集成式设计:包括紧固件、插座头组件及保持夹,无需额外采购。
    - 材料多样:铝合金壳体可选镀镍和镉电镀,提高耐用性和抗腐蚀能力。
    - 易于安装:多种入口尺寸选择,安装方便快捷。
    - 全面防护:提供出色的电磁屏蔽和应力缓解功能,确保信号传输稳定可靠。

    应用案例和使用建议


    应用案例:
    - 航空航天领域的卫星通讯系统:通过该产品,可有效提升电缆系统的稳定性与可靠性。
    - 军事装备的通信接口:在高强度电磁干扰环境中,Cinch Dura-ConTM Micro-D Backshell 能确保信号的畅通无阻。
    使用建议:
    - 确保电缆屏蔽良好接地,以达到最佳电磁屏蔽效果。
    - 安装过程中应注意避免过度弯曲电缆,以免影响产品寿命。
    - 定期检查并清洁接触点,以保证良好的电气性能。

    兼容性和支持


    - 兼容性:Cinch Dura-ConTM Micro-D Backshell 可与所有 Cinch Dura-Con Micro-D 壳体大小完美匹配。
    - 支持服务:客户可以联系当地销售团队获取更多产品信息和支持。例如,亚太地区的客户可以通过 +86 21 5442 7668 或 ccas.asia.sales@as.cinch.com 获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装时螺丝难以拧入 | 确保螺丝孔对齐,必要时使用润滑剂。 |
    | 连接器插拔困难 | 检查是否有异物进入,适当涂抹硅脂减少摩擦。 |
    | 镀层磨损 | 若发现镀层损坏,及时更换相应部件以避免进一步损害。 |

    总结和推荐


    Cinch Dura-ConTM Micro-D Backshell 以其多样的规格选择、卓越的防护性能和简便的安装方式,成为高要求环境下的理想选择。其广泛的适用范围和良好的市场反馈使其在市场上具有显著的竞争优势。我们强烈推荐使用该产品,特别是在需要高稳定性和电磁防护的应用场景中。

DCBST25HN参数

参数
排数 -
触头镀层 -
外壳材料 -
针脚数 25pin
类型 -
颜色 银色
端接 -
额定电流 -
零件状态 在售
包装方式 袋装

DCBST25HN厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

DCBST25HN数据手册

厂牌 PDF简要描述 下载
CINCH D-Sub 连接器 CINCH DCBST25HN DCBST25HN数据手册

DCBST25HN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1338.22
10+ ¥ 1240.03
25+ ¥ 1195.53
50+ ¥ 1186.49
库存: 34
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1338.22
直接购买
加入购物车
