415-0032-006

产品分类: 同轴线缆
厂牌: CINCH

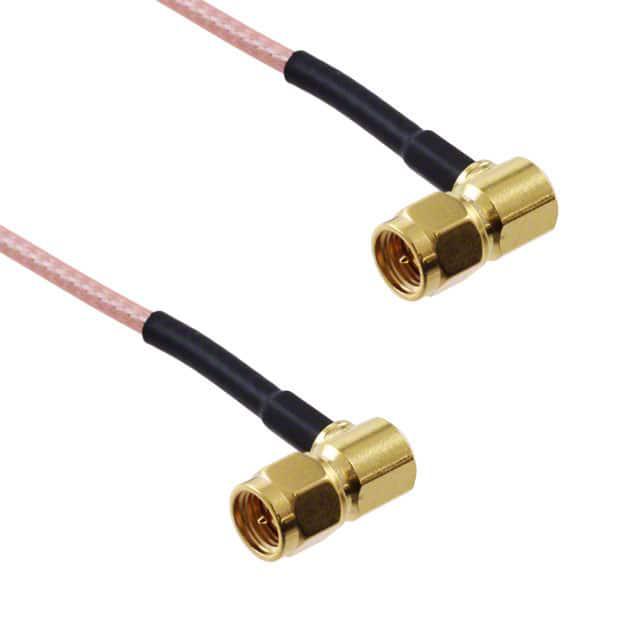

产品描述: Cinch RG316同轴电缆, 415系列, 152.4mm长, SMA公插转SMA公插, 50 Ω
供应商型号: N-415-0032-006
供应商: 云汉优选
标准整包数: 1
CINCH 同轴线缆 415-0032-006

415-0032-006概述

    SMA右角插头到SMA右角插头电缆组件技术手册

    产品简介


    本手册介绍的是由Johnson Components公司生产的SMA(SubMiniature version A)右角插头到SMA右角插头电缆组件系列产品。这些电缆组件广泛应用于电信、航空航天、工业自动化和测试测量等领域,用于确保信号传输的稳定性和可靠性。主要型号包括不同长度和类型的电缆,如RG-178、RG-316、RG-58和RG-142。

    技术参数


    以下是各种型号的主要技术参数:
    | 型号 | 电缆类型 | 长度(英寸) | 阻抗(欧姆) | 频率范围(GHz) | 耐电压(Vrms) |
    |
    | 415-0027-006 | RG-178 | 6 | 50 | 12.4 | 500/170 |
    | 415-0027-012 | RG-178 | 12 | 50 | 12.4 | 500/170 |
    | 415-0027-018 | RG-178 | 18 | 50 | 12.4 | 500/170 |
    | 415-0027-024 | RG-178 | 24 | 50 | 12.4 | 500/170 |
    | 415-0027-036 | RG-178 | 36 | 50 | 12.4 | 500/170 |
    | 415-0027-048 | RG-178 | 48 | 50 | 12.4 | 500/170 |
    | 415-0032-006 | RG-316 | 6 | 50 | 12.4 | 750/250 |
    | 415-0032-012 | RG-316 | 12 | 50 | 12.4 | 750/250 |
    | 415-0032-018 | RG-316 | 18 | 50 | 12.4 | 750/250 |
    | 415-0032-024 | RG-316 | 24 | 50 | 12.4 | 750/250 |
    | 415-0032-036 | RG-316 | 36 | 50 | 12.4 | 750/250 |
    | 415-0032-048 | RG-316 | 48 | 50 | 12.4 | 750/250 |
    | 415-0036-006 | RG-316 DS | 6 | 50 | 12.4 | 750/250 |
    | 415-0036-012 | RG-316 DS | 12 | 50 | 12.4 | 750/250 |
    | 415-0036-018 | RG-316 DS | 18 | 50 | 12.4 | 750/250 |
    | 415-0036-024 | RG-316 DS | 24 | 50 | 12.4 | 750/250 |
    | 415-0036-036 | RG-316 DS | 36 | 50 | 12.4 | 750/250 |
    | 415-0036-048 | RG-316 DS | 48 | 50 | 12.4 | 750/250 |
    | 415-0041-012 | RG-58 | 12 | 50 | 12.4 | 1000/335 |
    | 415-0041-024 | RG-58 | 24 | 50 | 12.4 | 1000/335 |
    | 415-0041-036 | RG-58 | 36 | 50 | 12.4 | 1000/335 |
    | 415-0041-048 | RG-58 | 48 | 50 | 12.4 | 1000/335 |
    | 415-0041-060 | RG-58 | 60 | 50 | 12.4 | 1000/335 |
    | 415-0046-012 | RG-142 | 12 | 50 | 12.4 | 1000/335 |
    | 415-0046-024 | RG-142 | 24 | 50 | 12.4 | 1000/335 |
    | 415-0046-036 | RG-142 | 36 | 50 | 12.4 | 1000/335 |
    | 415-0046-048 | RG-142 | 48 | 50 | 12.4 | 1000/335 |
    | 415-0046-060 | RG-142 | 60 | 50 | 12.4 | 1000/335 |
    注:以上数值均为峰值指标,适用于垂直中心轴为直角连接器的场合。

    产品特点和优势


    - 阻抗匹配: 所有型号均具有50欧姆的特性阻抗,适用于高频信号传输。
    - 耐电压高: 能够承受高达1000 Vrms的耐电压,保证了产品的稳定性和可靠性。
    - 广泛的频率覆盖: 频率范围达到12.4 GHz,适用于各种高频应用。
    - 多种电缆选择: 提供不同类型的电缆(RG-178、RG-316、RG-58和RG-142),满足不同的应用场景需求。
    - 高品质连接器: 采用优质材料制造,确保长时间使用的耐用性和低损耗。

    应用案例和使用建议


    这些电缆组件常用于要求高频信号传输稳定的应用场景,例如:
    - 雷达系统: 在雷达系统的信号传输过程中,这些电缆组件能够提供可靠的数据传输通道。
    - 通信设备: 在移动通信基站中,用于连接天线和射频模块,确保信号传输的稳定性和可靠性。
    - 实验室测试设备: 在测试仪器中作为连接件,确保数据传输的准确性和一致性。
    使用建议:
    - 在安装时应注意电缆的弯曲半径,避免过度弯曲导致信号衰减。
    - 选择合适的电缆长度以减少不必要的接头,降低信号损耗。
    - 定期检查连接器和电缆的连接状态,确保良好的接触和传输性能。

    兼容性和支持


    这些电缆组件与标准的SMA插头完全兼容,适用于需要高频信号传输的各种设备。制造商提供详尽的技术支持服务,包括产品咨询、安装指导和技术培训,以确保用户能够充分利用产品的各项功能。

    常见问题与解决方案


    1. 问题: 信号传输质量不佳。
    - 解决方案: 检查连接器和电缆的连接状态,确保良好接触;确认电缆长度是否合适,避免不必要的信号衰减。

    2. 问题: 电缆损坏。
    - 解决方案: 定期检查电缆的物理状态,避免过度弯曲或机械损伤。如有损坏,及时更换新电缆。
    3. 问题: 耐电压不足。
    - 解决方案: 确认所选型号的耐电压值符合应用要求。如果需要更高的耐电压,可选择更高规格的产品型号。

    总结和推荐


    总体而言,Johnson Components的SMA右角插头到SMA右角插头电缆组件系列提供了卓越的信号传输质量和广泛的适用性。它们的高性能、可靠性以及多样化的电缆选择使其成为各类高频应用的理想选择。如果您需要一种能够长期稳定工作的电缆组件,这些产品无疑是值得推荐的选择。

415-0032-006参数

参数
长*宽*高 152.4mm(长度)
零件状态 在售
包装方式 散装

415-0032-006厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

415-0032-006数据手册

厂牌 PDF简要描述 下载
CINCH 同轴线缆 CINCH 415-0032-006 415-0032-006数据手册

415-0032-006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 24.5072 ¥ 229.1423
14+ $ 20.0335 ¥ 187.3133
29+ $ 18.6558 ¥ 174.4317
库存: 35
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 1145.71
