415-0035-048

产品分类: 同轴线缆
厂牌: CINCH
产品描述:
供应商型号: N-415-0035-048
供应商: 云汉优选
标准整包数: 1
CINCH 同轴线缆 415-0035-048

415-0035-048概述

    SMA 直插式电缆组件技术手册

    产品简介


    本产品为固定长度的射频同轴电缆组件,主要用于高频信号传输。主要产品型号包括415-0035-XXX系列(采用DS型SMA直插式连接头)和415-0031-XXX系列(采用SMA直插式连接头)。这些产品广泛应用于无线通信系统、雷达、卫星通信及测试仪器等领域。

    技术参数


    | 序列号 | 电缆类型 | 长度 | 连接器类型 | 备注 |

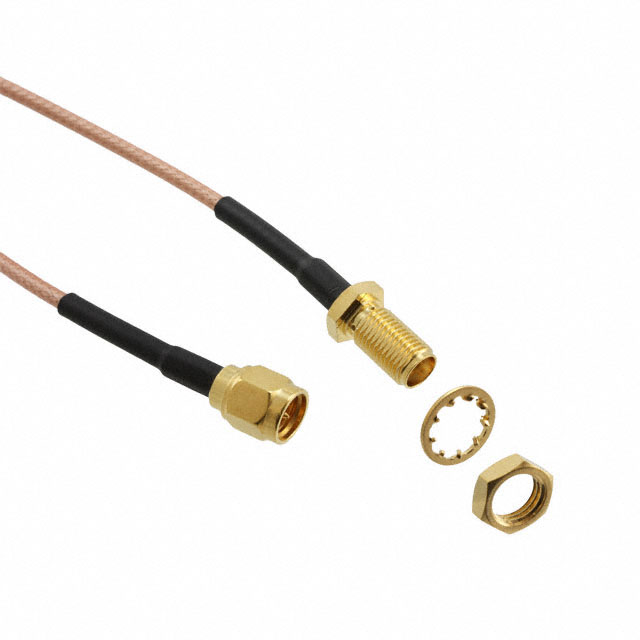

    | 415-0035-048 | RG-316 DS | 48" | SMA STRAIGHT PLUG TO SMA STRAIGHT BULKHEAD JACK
    | 415-0040-012 | RG-58 | 12"
    | 415-0040-024 | RG-58 | 24"
    | 415-0040-036 | RG-58 | 36"
    | 415-0040-048 | RG-58 | 48"
    | 415-0040-060 | RG-58 | 60"
    | 415-0045-012 | RG-142 | 12"
    | 415-0045-024 | RG-142 | 24"
    | 415-0045-036 | RG-142 | 36"
    | 415-0045-048 | RG-142 | 48"
    | 415-0045-060 | RG-142 | 60"
    | 415-0031-006 | RG-316 | 6"
    | 415-0031-012 | RG-316 | 12"
    | 415-0031-018 | RG-316 | 18"
    | 415-0031-024 | RG-316 | 24"
    | 415-0031-036 | RG-316 | 36"
    | 415-0031-048 | RG-316 | 48"
    | 415-0035-006 | RG-316 DS | 6"
    | 415-0035-012 | RG-316 DS | 12"
    | 415-0035-018 | RG-316 DS | 18"
    | 415-0035-024 | RG-316 DS | 24"
    | 415-0035-036 | RG-316 DS | 36"
    电气特性:
    - 阻抗: 50 欧姆
    - 频率范围: 0 到 12.4 GHz
    - 耐压:
    - SMA + RG-178: 500 Vrms, 170 Vrms
    - SMA + RG-316: 750 Vrms, 250 Vrms
    - SMA + RG-316 DS: 750 Vrms, 250 Vrms
    - SMA + RG-58: 1000 Vrms, 335 Vrms
    - SMA + RG-142: 1000 Vrms, 335 Vrms
    工作环境:
    - 温度范围: -40°C 至 85°C
    - 湿度范围: 0% 至 95% RH (非冷凝)

    产品特点和优势


    1. 高可靠性: 具有卓越的电气特性和稳定性,适用于严苛的应用环境。
    2. 兼容性强: 可以方便地与各类射频设备接口匹配,易于集成。
    3. 定制长度: 提供多种标准长度选择,满足不同需求。
    4. 优质材料: 采用高品质的射频同轴电缆,确保长期稳定的工作性能。

    应用案例和使用建议


    1. 无线通信系统: 用于建立稳定的无线连接,特别是在高频率应用场合。
    2. 雷达系统: 用于信号传输,确保雷达系统的准确性和可靠性。
    3. 卫星通信: 提供稳定可靠的信号传输,适用于各种卫星通信系统。
    使用建议:
    - 确保安装时电缆弯曲半径大于最小弯曲半径要求,避免信号衰减。
    - 定期检查连接部分,确保良好的接触效果。

    兼容性和支持


    - 产品与所有标准SMA连接器兼容。
    - 厂商提供全面的技术支持和售后服务。

    常见问题与解决方案


    1. 信号衰减:
    - 原因: 连接不良或电缆弯曲半径不足。
    - 解决方法: 确保连接器紧固,避免不必要的电缆弯折。
    2. 温度过高:
    - 原因: 高温环境导致性能下降。
    - 解决方法: 尽量避免在高温环境下使用,并保持良好的通风条件。

    总结和推荐


    总体而言,这款SMA直插式电缆组件具备出色的电气特性和广泛的适用范围。适用于多种高频信号传输场景,特别是需要稳定和可靠传输的应用场合。产品具有较强的市场竞争力,强烈推荐给需要此类产品的客户。

415-0035-048参数

参数
长*宽*高 121.92cm(长度)
安装方式 导线安装,自由悬挂,通孔安装,面板安装
零件状态 在售
包装方式 散装

415-0035-048厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

415-0035-048数据手册

厂牌 PDF简要描述 下载
CINCH 同轴线缆 CINCH 415-0035-048 415-0035-048数据手册

415-0035-048封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ $ 22.2918 ¥ 189.4803
50+ $ 21.6609 ¥ 184.1177
100+ $ 19.1556 ¥ 162.8226
库存: 170
起订量: 6 增量: 1
交货地:
最小起订量为:6
合计: ¥ 1136.88
