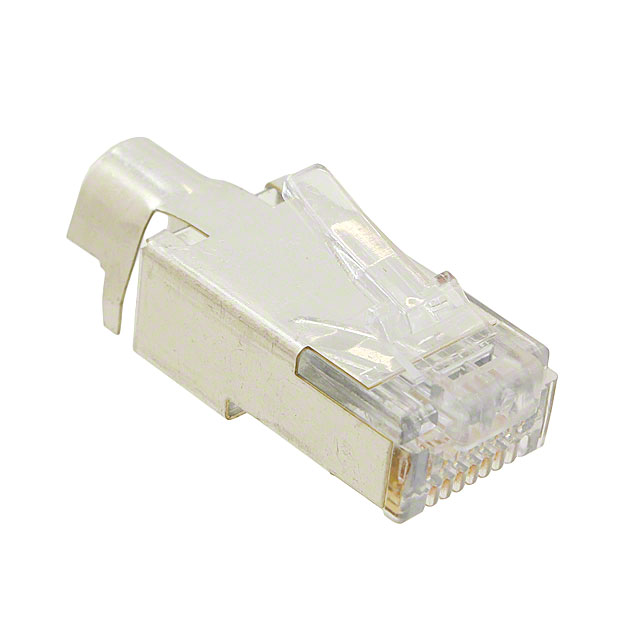

32-2298UL

产品分类: 模块化连接器 - 插头
厂牌: CINCH
产品描述: Cinch RJ45接口 32系列, 公插RJ45 连接器, 电缆安装型, 8P8C路, Cat5e
供应商型号: 601-32-2298UL
供应商: Mouser
标准整包数: 1
CINCH 模块化连接器 - 插头 32-2298UL

32-2298UL概述

    八导体MOD插头技术手册解析

    一、产品简介


    产品类型:
    八导体MOD插头是一种专门设计用于连接系统的电子元件,主要用于高速数据传输和通信。此款插头提供了八条导线,可以有效地提高数据传输速率和信号完整性。
    主要功能:
    1. 高速数据传输:适用于现代网络环境中的高速数据传输。
    2. 电磁屏蔽:通过金属屏蔽层减少外部干扰。
    3. 环境适应性强:可在较宽的工作温度范围内正常工作。
    应用领域:
    这类插头广泛应用于计算机网络、数据中心、工业自动化等领域,是构建高速网络基础设施的关键组件。

    二、技术参数


    | 参数 | 规格 |
    | :: | :: |
    | 型号 | 32-2298UL-CUST |
    | 插头材料 | 铜(镀锡)|
    | 防火等级 | 94-V0 |
    | 工作温度范围 | -40℃ 至 +85℃ |
    | 接触电阻 | 最大10毫欧 |
    | 额定电流/电压 | 1.5A / 30VAC / 42VDC |
    | 绝缘材料 | 聚碳酸酯 |
    | 插针材料 | 黄铜(镀金)|

    三、产品特点和优势


    1. 高性能:此款插头的额定电流和电压较高,接触电阻低,确保了信号传输的稳定性和可靠性。
    2. 高防护等级:防火等级为94-V0,能够在火灾等紧急情况下提供良好的防护。
    3. 兼容性:符合FCC要求,适用于各种通信标准。
    4. 环境适应性强:可以在极端环境下正常工作,适应温度范围宽广。

    四、应用案例和使用建议


    应用案例:
    此款插头经常被用于构建企业级的数据中心和服务器机房,实现设备间的高效数据交换。例如,在一个大型数据中心中,通过这些插头连接多个服务器和存储设备,能够显著提高整体数据处理能力。
    使用建议:
    在安装过程中应注意插头与插座之间的正确对齐,以避免接触不良。此外,定期检查插头及电缆的磨损情况,及时更换损坏部件,可以延长产品的使用寿命。

    五、兼容性和支持


    此款八导体MOD插头与大多数主流网络设备兼容,适合在多种应用场景中使用。厂商提供详尽的技术文档和支持服务,帮助用户更好地了解和使用该产品。

    六、常见问题与解决方案


    | 问题 | 解决方案 |
    | :: | :: |
    | 插头接触不良 | 检查插头与插座是否对齐良好;清洁插头和插座接触面。 |
    | 传输速率下降 | 检查是否有外部电磁干扰;更换质量更好的电缆。 |
    | 插针变形 | 更换新的插头,注意避免在非正常使用状态下插拔。 |

    七、总结和推荐


    总体而言,这款八导体MOD插头凭借其卓越的性能和广泛的适用性,成为了现代通信基础设施的理想选择。无论是数据传输速度还是信号稳定性,都表现优异。对于需要高效、可靠的数据传输应用场合,强烈推荐使用这款插头。同时,厂商提供的技术支持和服务也为用户解决了后顾之忧。

32-2298UL参数

参数
长*宽*高 22.48mm(长度)*10.69mm(宽度)
安装方式 导线安装
零件状态 在售
包装方式 散装

32-2298UL厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

32-2298UL数据手册

厂牌 PDF简要描述 下载
CINCH 模块化连接器 - 插头 CINCH 32-2298UL 32-2298UL数据手册

32-2298UL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.3875 ¥ 138.4744
10+ $ 11.5668 ¥ 97.7395
50+ $ 10.8756 ¥ 91.8988
100+ $ 10.2168 ¥ 86.332
200+ $ 9.0615 ¥ 76.5697
库存: 92
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 138.47
直接购买
