415-0070-012

产品分类: 同轴线缆
厂牌: CINCH
产品描述:
供应商型号: N-415-0070-012
供应商: 云汉优选
标准整包数: 1

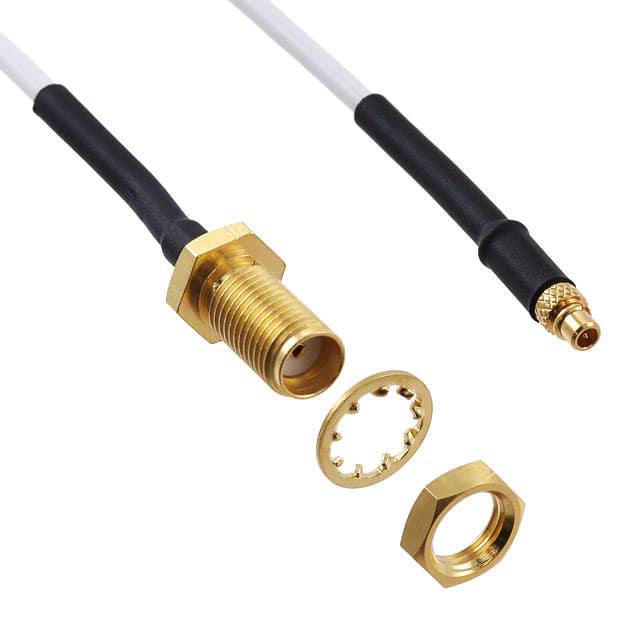

CINCH 同轴线缆 415-0070-012

415-0070-012概述

    MMCX Connectors: High-Performance RF Components

    1. 产品简介


    MMCX连接器是一种专为高频信号传输设计的小型射频同轴连接器,具有紧凑的外形和出色的性能。这些连接器适用于各种应用,包括通信、广播、军事和航空航天等领域。MMCX连接器的特点是易于安装和维护,且具备优异的机械强度和电气性能。

    2. 技术参数


    MMCX连接器的技术规格如下:
    - 机械规格:
    - 接合/分离力:最大轴向接合力8磅,最小轴向分离力1.4磅。
    - 接触保持力:最小轴向力2.0磅。
    - 电缆保持力:根据不同电缆类型而变化。

    - 电气规格:
    - 阻抗:50欧姆。
    - 频率范围:0至6 GHz。
    - 回波损耗(VSWR):直通连接器:最大1.20;90度连接器:最大1.25。
    - 工作电压:170 VRMS(海平面)。
    - 绝缘电阻:最小1000兆欧。
    - 插入损耗:直通连接器最大0.1 dB,90度连接器最大0.2 dB。
    - 射频泄漏:最小-60 dB。

    - 环境规格:
    - 温度范围:-55°C至+155°C。
    - 冲击:符合MIL-STD-202方法213条件B。
    - 振动:符合MIL-STD-202方法204条件D。
    - 潮湿耐受性:符合MIL-STD-202方法106。

    3. 产品特点和优势


    MMCX连接器具有以下特点和优势:
    - 高可靠性:能够承受严苛的环境条件,如高温、冲击和振动。
    - 低插入损耗:在工作频率范围内提供极低的信号损失。
    - 卓越的机械性能:具备高强度和长寿命。
    - 多功能性:适用于多种应用,包括通信、广播、军事和航空航天等。

    4. 应用案例和使用建议


    MMCX连接器广泛应用于以下领域:
    - 通信系统:用于高速数据传输。
    - 广播系统:用于音频和视频信号传输。
    - 军事和航空航天:用于要求高可靠性的高性能信号传输。
    使用建议:
    - 在高温环境下使用时,注意散热。
    - 确保正确安装以避免信号衰减。
    - 定期检查连接器的物理完整性,确保长期稳定运行。

    5. 兼容性和支持


    MMCX连接器与多种电缆类型兼容,如RG-178、RG-316和RG-405。此外,制造商提供详尽的技术文档和客户支持,以帮助用户安装和维护这些连接器。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:连接器接触不良。
    - 解决方法:确保插针和插座干净无尘,并正确对齐。
    - 问题:插入损耗过高。
    - 解决方法:检查电缆长度和类型是否适合特定的应用需求。
    - 问题:无法实现正确的阻抗匹配。
    - 解决方法:确认所有连接器和电缆的阻抗一致。

    7. 总结和推荐


    MMCX连接器在设计上注重可靠性、耐用性和性能。它们适用于各种高性能应用,特别是在通信、广播、军事和航空航天领域。对于需要稳定和可靠信号传输的应用,强烈推荐使用MMCX连接器。欲了解更多详细信息,请联系客服热线:(507) 833-8822 或 (800) 247-8256。

415-0070-012参数

参数
长*宽*高 304.8mm(长度)
安装方式 导线安装,自由悬挂,通孔安装,面板安装
零件状态 在售
包装方式 散装

415-0070-012厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

415-0070-012数据手册

厂牌 PDF简要描述 下载
CINCH 同轴线缆 CINCH 415-0070-012 415-0070-012数据手册

415-0070-012封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 32.4148 ¥ 275.5258
11+ $ 26.5019 ¥ 225.2662
22+ $ 24.6738 ¥ 209.7273
库存: 25
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: ¥ 1102.1
