4-142

产品分类: 接线座- 隔板块
厂牌: CINCH
产品描述: Conn Barrier Strip 8 POS 14.3mm Screw ST Panel Mount 30A Medical
供应商型号: 1202820
供应商: 海外现货
标准整包数: 1

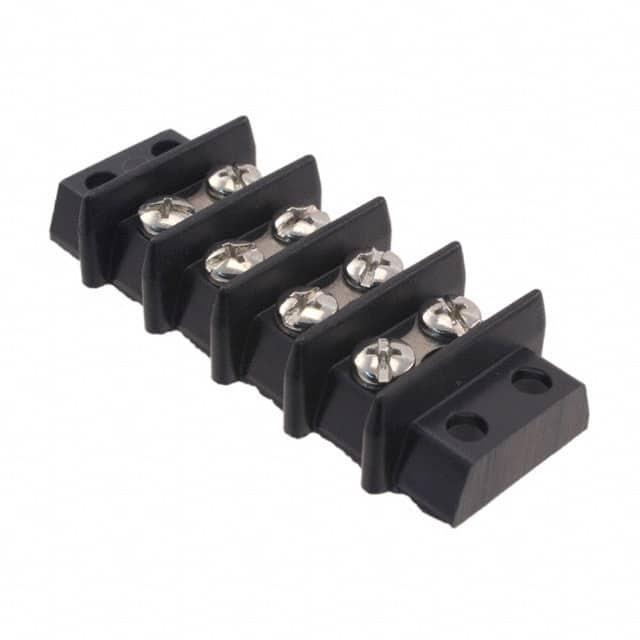

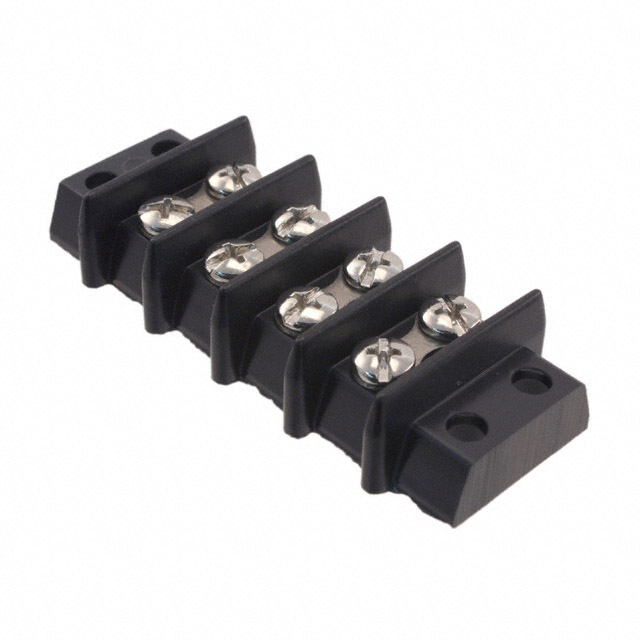

CINCH 接线座- 隔板块 4-142

4-142概述

    Barrier Blocks 产品技术手册

    1. 产品简介


    Barrier Blocks(隔离块)是用于电气系统中的连接元件,通过插入隔离材料将相邻接线端子隔离开来。它们提供了更高的电气额定值,并能有效防止松散导线短路。这类产品在各种工业自动化设备、电源管理系统以及通信设备中有着广泛的应用。

    2. 技术参数


    Barrier Blocks 的主要技术规格如下:
    | 系列 | 间距 | 单排或多排 | 螺丝孔径 | 额定电压 | 额定电流 | 单个终端最大功率 | 电线尺寸 | 标记带尺寸 |
    |
    | 140 | 0.375 | 双排 | 5-40 | 250V | 15A | 3750W | #16 AWG | 3750W |
    | 141 | 0.438 | 双排 | 6-32 | 250V | 20A | 5000W | #14 AWG | 5000W |
    | 142 | 0.563 | 双排 | 8-32 | 250V | 30A | 7500W | #10 AWG | 7500W |
    | 176 | 0.375 | 单排 | 5-40 | 250V | 15A | 3750W | #16 AWG | 1100W |
    环境参数如下:
    - 工作温度范围:-55°C 至 +300°C
    - 认证:UL 认可(文件号 E61245)、CSA(LR 31996)

    3. 产品特点和优势


    - 电气安全性高:隔离材料提供额外保护,避免短路风险。
    - 广泛的机械电气特性选择:多种型号组合可满足不同的设计需求。
    - 灵活的终端选择:提供不同规格的端子和扇形片以适应特定的环境要求。

    4. 应用案例和使用建议


    Barrier Blocks 适用于需要高可靠性的工业自动化和控制系统中。例如,在电力分配系统中,使用 Barrier Blocks 可以提高电路的安全性和稳定性。安装时需注意螺丝拧紧力矩的控制,以确保电气接触良好且避免过热现象。
    使用建议:
    - 确保选择正确的螺丝孔径和电线尺寸,以匹配具体应用场景。
    - 在高温环境下使用时,应特别关注产品的耐温性能,确保安全操作。
    - 使用标记带来便于识别各端子的功能,有助于快速查找故障点。

    5. 兼容性和支持


    - Barrier Blocks 可与符合标准的 Cinch 终端块配合使用,适用于不同类型的电缆接入。
    - 厂商提供详细的技术支持和售后服务,帮助客户解决使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 问题一:安装过程中出现螺钉滑丝现象。
    - 解决办法:检查螺丝是否正确安装,必要时更换合适的螺丝和螺丝孔。
    - 问题二:终端无法正常传输电流。
    - 解决办法:确认电线和终端规格匹配,检查是否有松动或断开的情况。
    - 问题三:标记带安装不稳固。
    - 解决办法:确保标记带正确安装在指定位置,如有需要可重新固定或更换新的标记带。

    7. 总结和推荐


    Barrier Blocks 提供了卓越的电气和机械性能,适用于多种应用场景,特别是在工业自动化和通信设备中表现出色。其高度可靠的隔离机制显著提升了系统的安全性和稳定性。此外,其丰富的产品系列和完善的配套服务使其成为市场上极具竞争力的选择。强烈推荐给需要高性能连接元件的设计工程师和技术人员。

4-142参数

参数
长*宽*高 71.42mm(长度)
安装方式 底座安装,面板安装
零件状态 在售
包装方式 散装,袋装

4-142厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

4-142数据手册

厂牌 PDF简要描述 下载
CINCH 接线座- 隔板块 CINCH 4-142 4-142数据手册
