415-0025-048

产品分类: 同轴线缆
厂牌: CINCH

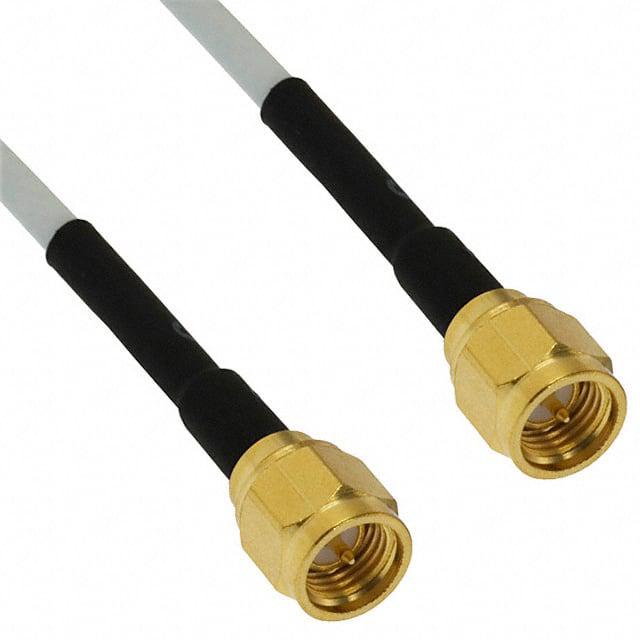

产品描述: Cinch RG178同轴电缆, 415系列, 1.22m长, SMA公插转SMA公插, 50 Ω
供应商型号: J10230-ND
供应商: Digi-Key
标准整包数: 1
CINCH 同轴线缆 415-0025-048

415-0025-048概述

    SMA直插式同轴电缆技术手册

    1. 产品简介


    SMA直插式同轴电缆(Straight SMA Plug to Straight SMA Plug)是Johnson Components提供的一种高性能射频电缆组件。这类产品主要用于高频通信系统,包括无线通信设备、雷达系统和卫星通信等领域。SMA连接器因其卓越的可靠性和长期耐用性而广受好评。

    2. 技术参数


    下表列出了不同型号SMA直插式同轴电缆的技术规格:
    | 零件编号 | 电缆类型 | 电缆长度 | 特性阻抗 | 工作频率 | 耐电压 |
    |
    | 415-0033-018 | RG-316 | 18英寸 | 50 Ohms | 12.4 GHz | 500 V |
    | 415-0033-024 | RG-316 | 24英寸 | 50 Ohms | 12.4 GHz | 500 V |
    | 415-0033-036 | RG-316 | 36英寸 | 50 Ohms | 12.4 GHz | 500 V |
    | 415-0033-048 | RG-316 | 48英寸 | 50 Ohms | 12.4 GHz | 500 V |
    | 415-0038-012 | RG-58 | 12英寸 | 50 Ohms | 12.4 GHz | 750 V |
    | 415-0038-024 | RG-58 | 24英寸 | 50 Ohms | 12.4 GHz | 750 V |
    | 415-0038-036 | RG-58 | 36英寸 | 50 Ohms | 12.4 GHz | 750 V |
    | 415-0038-048 | RG-58 | 48英寸 | 50 Ohms | 12.4 GHz | 750 V |
    | 415-0038-060 | RG-58 | 60英寸 | 50 Ohms | 12.4 GHz | 750 V |
    | 415-0043-012 | RG-142 | 12英寸 | 50 Ohms | 12.4 GHz | 750 V |
    | 415-0043-024 | RG-142 | 24英寸 | 50 Ohms | 12.4 GHz | 750 V |
    | 415-0043-036 | RG-142 | 36英寸 | 50 Ohms | 12.4 GHz | 750 V |
    | 415-0043-048 | RG-142 | 48英寸 | 50 Ohms | 12.4 GHz | 750 V |
    | 415-0043-060 | RG-142 | 60英寸 | 50 Ohms | 12.4 GHz | 750 V |
    | 415-0025-006 | RG-178 | 6英寸 | 50 Ohms | 12.4 GHz | 500 V |
    | 415-0025-012 | RG-178 | 12英寸 | 50 Ohms | 12.4 GHz | 500 V |
    | 415-0025-018 | RG-178 | 18英寸 | 50 Ohms | 12.4 GHz | 500 V |
    | 415-0025-024 | RG-178 | 24英寸 | 50 Ohms | 12.4 GHz | 500 V |
    | 415-0025-036 | RG-178 | 36英寸 | 50 Ohms | 12.4 GHz | 500 V |
    | 415-0025-048 | RG-178 | 48英寸 | 50 Ohms | 12.4 GHz | 500 V |
    | 415-0029-006 | RG-316 | 6英寸 | 50 Ohms | 12.4 GHz | 500 V |
    | 415-0029-012 | RG-316 | 12英寸 | 50 Ohms | 12.4 GHz | 500 V |
    | 415-0029-018 | RG-316 | 18英寸 | 50 Ohms | 12.4 GHz | 500 V |
    | 415-0029-024 | RG-316 | 24英寸 | 50 Ohms | 12.4 GHz | 500 V |
    | 415-0029-036 | RG-316 | 36英寸 | 50 Ohms | 12.4 GHz | 500 V |
    | 415-0029-048 | RG-316 | 48英寸 | 50 Ohms | 12.4 GHz | 500 V |

    3. 产品特点和优势


    - 高可靠性:所有SMA连接器均采用高品质材料制造,确保长期稳定性和可靠性。
    - 宽广的工作频率范围:能够覆盖从直流到12.4 GHz的频率范围。
    - 出色的耐电压性能:能够在高达750 Vrms的电压下正常工作。
    - 多种电缆选择:提供了从RG-178到RG-316等多种类型的电缆,以满足不同应用需求。

    4. 应用案例和使用建议


    这些SMA直插式同轴电缆广泛应用于各种高频通信设备中,如无线路由器、天线系统和测试设备等。在选择合适的电缆长度时,需要考虑实际布线距离和应用场景。建议在安装前仔细测量所需长度,以避免不必要的浪费和调整。

    5. 兼容性和支持


    - 兼容性:SMA直插式同轴电缆与标准SMA连接器完全兼容,适用于大多数射频应用。
    - 技术支持:Johnson Components提供全面的技术支持和售后服务,确保客户能够顺利使用产品并获得最佳体验。

    6. 常见问题与解决方案


    1. 问:如何确定所需的电缆长度?
    - 答:根据实际布线路径测量所需长度,并适当预留一些余量。可以通过查阅产品手册中的表格来快速找到合适长度的产品。
    2. 问:如果在高频信号传输过程中出现干扰,该怎么办?
    - 答:检查电缆的接地是否良好,确认连接器装配正确且牢固。必要时可以考虑更换更高质量的电缆和连接器以减少干扰。
    3. 问:如何保证SMA连接器的长期可靠性?
    - 答:定期清洁和维护连接器接口,避免灰尘和污染物的积累。在拆装过程中注意力度控制,避免对连接器造成损坏。

    7. 总结和推荐


    SMA直插式同轴电缆以其广泛的适用性、可靠的性能和良好的耐电压特性,在射频通信领域表现出色。我们强烈推荐使用Johnson Components的产品,以确保您的设备能够在各种苛刻条件下保持高效运行。

415-0025-048参数

参数
长*宽*高 121.92cm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

415-0025-048厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

415-0025-048数据手册

厂牌 PDF简要描述 下载
CINCH 同轴线缆 CINCH 415-0025-048 415-0025-048数据手册

415-0025-048封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.2568 ¥ 234.1782
10+ $ 21.7984 ¥ 180.6542
25+ $ 19.7446 ¥ 163.6334
50+ $ 18.3572 ¥ 152.1357
100+ $ 17.0998 ¥ 141.7145
250+ $ 15.6182 ¥ 129.4357
500+ $ 14.6208 ¥ 121.1699
库存: 56
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 234.17
