415-0003-012

产品分类: 同轴线缆
厂牌: CINCH
产品描述: Cinch Connectors RG316同轴电缆, 415系列, 304.8mm长, SMB公插转SMB公插, 50 Ω
供应商型号: N-415-0003-012
供应商: 云汉优选
标准整包数: 1
CINCH 同轴线缆 415-0003-012

415-0003-012概述

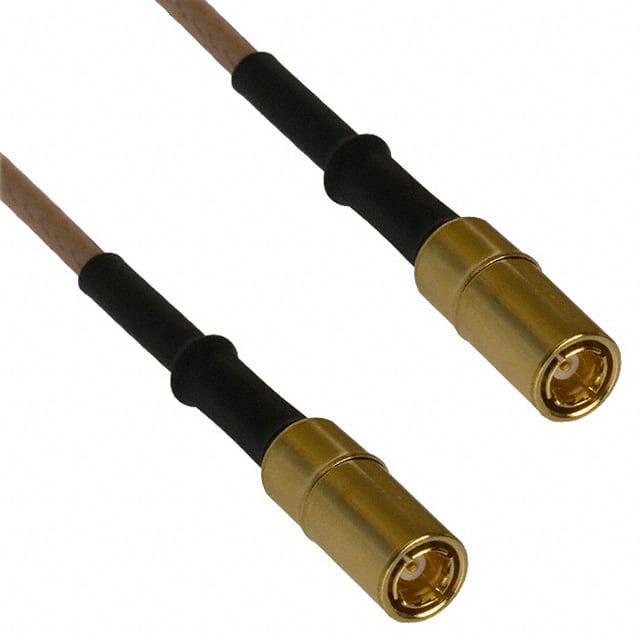

    SMB Straight Plug to SMB Straight Plug Cable Assemblies

    产品简介


    SMB(SubMiniature Version B)连接器广泛应用于高频传输领域,尤其是在射频信号的传输中表现出色。本文所介绍的产品是SMB直插式插头到直插式插头的电缆组件,提供多种长度选择以适应不同的应用需求。这类产品适用于通信、雷达系统、卫星通讯、无线电、微波测量仪器等领域,确保信号传输的稳定性和可靠性。

    技术参数


    - 型号: 415-0003-xxx
    - 电缆类型: RG-316
    - 长度选项: 6英寸、12英寸、18英寸、24英寸、30英寸、36英寸
    - 端接类型: SMB直插式插头到SMB直插式插头
    - 阻抗: 50欧姆
    - 频率范围: 0至4GHz
    - 耐压能力:
    - 电缆: 1000Vrms
    - 连接器: 335Vrms

    产品特点和优势


    - 高稳定性: 在高达4GHz的频率范围内保持稳定的阻抗匹配。
    - 高可靠性: 采用优质的RG-316电缆,保证了良好的机械强度和高频性能。
    - 易于安装: SMB插头设计便于快速插拔和安装,节省安装时间。
    - 广泛适用: 适用于各种射频信号传输场合,如通信系统、雷达系统、卫星通讯等。

    应用案例和使用建议


    这些电缆组件被广泛应用于雷达系统、通信基站和无线收发装置中。例如,在通信基站中,它们用于连接发射机和天线,确保信号传输的稳定性。为了优化使用效果,建议在高温和高压环境下选用适当的屏蔽材料,并确保电缆连接处牢固,避免因震动导致接触不良。

    兼容性和支持


    该产品与所有标准的SMB连接器具有良好的兼容性,可以直接替换现有的连接器,而无需额外的适配器。Johnson Components公司提供了全面的技术支持和售后服务,包括产品咨询、故障排除和技术培训,确保客户能够充分发挥产品的性能优势。

    常见问题与解决方案


    1. Q: 电缆传输信号时为什么会出现干扰?
    - A: 检查电缆周围是否有电磁干扰源。如果干扰源不可避免,可以考虑使用屏蔽效果更好的电缆或增加外部屏蔽。

    2. Q: 如何正确连接SMB连接器?
    - A: 使用适当的工具,轻轻插入并旋转连接器直至锁定,确保连接处无松动。定期检查连接状态,防止因松动导致的信号衰减。

    总结和推荐


    综上所述,SMB直插式插头到SMB直插式插头电缆组件凭借其出色的稳定性和可靠性,在高频信号传输领域表现优异。产品在多种应用场景下均有良好表现,并具备全面的技术支持。因此,强烈推荐在需要稳定高频信号传输的环境中使用这款电缆组件。

415-0003-012参数

参数
长*宽*高 304.8mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

415-0003-012厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

415-0003-012数据手册

厂牌 PDF简要描述 下载
CINCH 同轴线缆 CINCH 415-0003-012 415-0003-012数据手册

415-0003-012封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ $ 14.3312 ¥ 121.8152
20+ $ 13.6681 ¥ 116.1789
25+ $ 12.7704 ¥ 108.5484
50+ $ 11.832 ¥ 100.572
库存: 52
起订量: 8 增量: 1
交货地:
最小起订量为:8
合计: ¥ 974.52
