首页  >  产品百科  >  415-0056-036

415-0056-036

产品分类: 同轴线缆
厂牌: CINCH

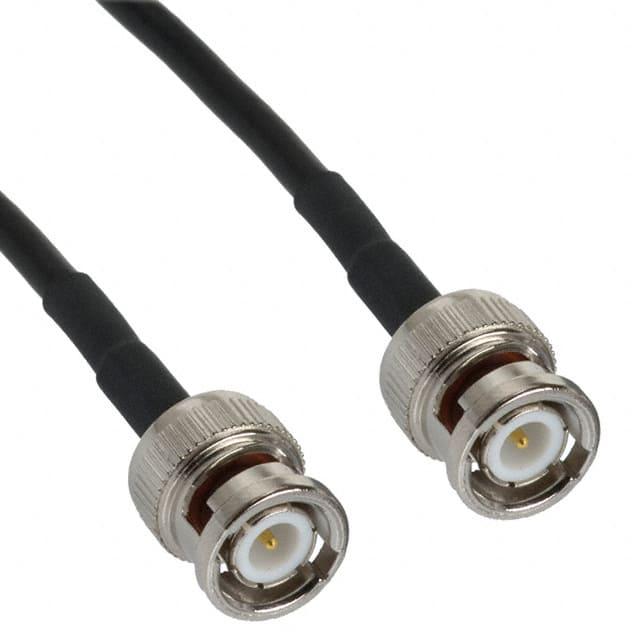

产品描述: Cinch Belden 8218同轴电缆, 415系列, 914.4mm长, BNC公插转BNC公插, 50 Ω
供应商型号: J6436-ND
供应商: Digi-Key
标准整包数: 1
CINCH 同轴线缆 415-0056-036

415-0056-036概述

    # 产品技术手册:固定长度电缆组件

    产品简介


    本文介绍的是Johnson Components提供的固定长度电缆组件系列产品。这些组件主要用于传输高频信号,适用于多种电子设备连接需求。产品主要分为三种类型:BNC直插式对BNC直插式电缆组件、带防尘套电缆组件以及带热缩管电缆组件。这类组件广泛应用于通信、计算机网络、工业自动化以及医疗仪器等领域,能够确保高频率信号的稳定传输。

    技术参数


    以下是Johnson Components电缆组件的主要技术规格:
    | 产品编号 | 电缆类型 | 长度(英寸/毫米) | 接头类型 |
    ||
    | 415-0054-012 | RG-58 | 12” / 305mm | CPMC-88-1 |
    | 415-0054-024 | RG-58 | 24” / 610mm | CPMC-88-1 |
    | 415-0054-036 | RG-58 | 36” / 914mm | CPMC-88-1 |
    | 415-0054-048 | RG-58 | 48” / 1219mm | CPMC-88-1 |
    | 415-0054-060 | RG-58 | 60” / 1524mm | CPMC-88-1 |
    | 415-0055-012 | RG-59 TFE | 12” / 305mm | CPMC-88-10 |
    | 415-0055-024 | RG-59 TFE | 24” / 610mm | CPMC-88-10 |
    | 415-0055-036 | RG-59 TFE | 36” / 914mm | CPMC-88-10 |
    | 415-0055-048 | RG-59 TFE | 48” / 1219mm | CPMC-88-10 |
    | 415-0055-060 | RG-59 TFE | 60” / 1524mm | CPMC-88-10 |
    | 415-0057-012 | RG-59 | 12” / 305mm | CPMC-88-2 |
    | 415-0057-024 | RG-59 | 24” / 610mm | CPMC-88-2 |
    | 415-0057-036 | RG-59 | 36” / 914mm | CPMC-88-2 |
    | 415-0057-048 | RG-59 | 48” / 1219mm | CPMC-88-2 |
    | 415-0057-060 | RG-59 | 60” / 1524mm | CPMC-88-2 |
    | 415-0056-012 | Belden 8218 | 12” / 305mm | CPMC-88-18 |
    | 415-0056-024 | Belden 8218 | 24” / 610mm | CPMC-88-18 |
    | 415-0056-036 | Belden 8218 | 36” / 914mm | CPMC-88-18 |
    | 415-0056-048 | Belden 8218 | 48” / 1219mm | CPMC-88-18 |
    | 415-0056-060 | Belden 8218 | 60” / 1524mm | CPMC-88-18 |
    电气性能:
    - 特性阻抗:50欧姆
    - 工作频率范围:高达4 GHz
    - 耐压能力:1500 Vrms(峰值电压),500 Vrms(有效值)

    产品特点和优势


    Johnson Components电缆组件以其高性能和可靠性著称。它们具有以下显著特点和优势:
    - 高频信号传输稳定性强。
    - 使用优质材料,确保长期耐用。
    - 提供多种长度选择,满足不同应用场景的需求。
    - 连接牢固,便于安装。

    应用案例和使用建议


    这些电缆组件常用于测试设备、实验室仪器连接、数据中心布线及广播系统等场景。为了最大化发挥其性能,建议如下:
    - 确保正确选择电缆长度以避免不必要的信号衰减。
    - 定期检查连接点是否紧密,防止松动导致信号干扰。

    兼容性和支持


    Johnson Components的产品设计注重兼容性,能够与其他标准接口设备良好配合。同时,公司提供全面的技术支持服务,包括安装指导、故障排查和技术培训等。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    - 问题:信号强度减弱
    - 解决方案:检查电缆连接处是否有损坏或腐蚀现象,必要时更换电缆。

    - 问题:无法正常工作
    - 解决方案:确认所有连接是否正确无误,尝试重新插拔连接器,若仍无效则联系技术支持。

    总结和推荐


    综上所述,Johnson Components提供的固定长度电缆组件凭借其卓越的质量和技术指标,在多个行业领域内表现优异。如果您正在寻找一款可靠且高效的电缆解决方案,那么这一系列组件将是理想的选择。强烈推荐给需要高频信号传输稳定性的专业人士和企业用户。

415-0056-036参数

参数
长*宽*高 914.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

415-0056-036厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

415-0056-036数据手册

厂牌 PDF简要描述 下载
CINCH 同轴线缆 CINCH 415-0056-036 415-0056-036数据手册

415-0056-036封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.4312 ¥ 196.0899
10+ $ 19.916 ¥ 166.672
25+ $ 18.6692 ¥ 156.2383
50+ $ 17.7782 ¥ 148.7811
100+ $ 16.9301 ¥ 141.6834
250+ $ 15.8712 ¥ 132.822
500+ $ 15.1146 ¥ 126.4902
库存: 85
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 196.08
