DCBST15BN

产品分类: D-Sub 连接器
厂牌: CINCH
产品描述: 15pin 银色
供应商型号: 3864249
供应商: 海外现货
标准整包数: 1

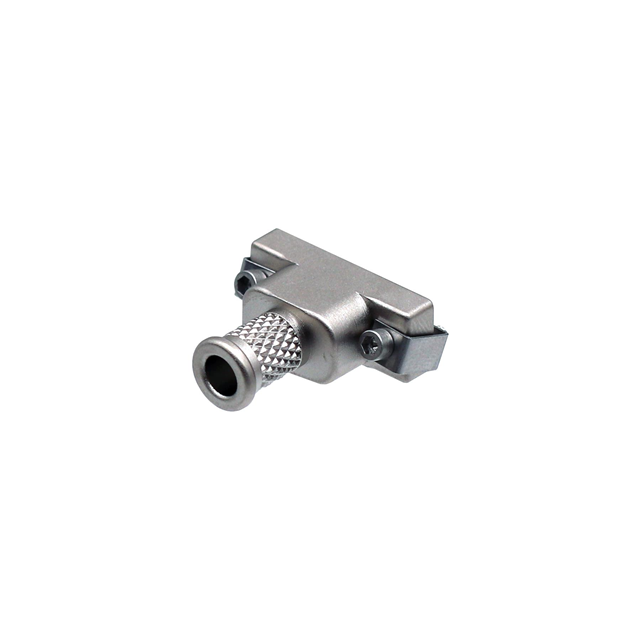

CINCH D-Sub 连接器 DCBST15BN

DCBST15BN概述

    Cinch Dura-Con Micro-D Strain Relief Backshells 技术手册

    产品简介


    Cinch Dura-Con Micro-D Strain Relief Backshells(简称DCBS)是一种专为Micro-D连接器设计的后壳,能够将电缆屏蔽层与Micro-D连接器相连,提供电缆保护和电磁干扰保护。这些后壳无缝安装于各种线束上,并且可根据需求提供不同长度的编织护套。适用于多种型号的Cinch Dura-Con Micro-D连接器,覆盖从9针到100针的范围。

    技术参数


    | 参数 | 值 |

    | 尺寸 | 9A至100H |
    | A最大值 | 0.775” 至 2.160” |
    | B最大值 | 0.360” |
    | C最大值 | 0.565” 至 1.800” |
    | D最大值 | 0.320” 至 0.810” |
    | K最大值 | 0.76” 至 1.25” |
    | M最大值 | 0.156” 至 0.375” |
    | N最大值 | 0.312” 至 0.531” |

    产品特点和优势


    - 多种尺寸选择:9针至100针多种型号,满足不同的应用需求。
    - 便捷安装:通过螺纹硬件固定,安装简单快捷。
    - 材料选择:铝合金外壳,提供电镀镍或镉处理,确保耐用性。
    - 兼容性:适合所有Cinch Dura-Con Micro-D连接器。

    应用案例和使用建议


    - 军事通信系统:确保信号传输的稳定性和抗干扰能力。
    - 航空航天设备:对可靠性要求极高的场合。
    - 工业自动化设备:在恶劣环境中保持连接稳定。
    - 汽车电子:需要高可靠性的应用场景。
    使用建议:
    - 在安装时确保连接器和电缆的正确对齐,以防止损坏。
    - 定期检查和更换编织护套,避免因磨损导致信号干扰。
    - 遵循制造商提供的安装指南,确保正确使用。

    兼容性和支持


    Cinch Dura-Con Micro-D Strain Relief Backshells可与所有Cinch Dura-Con Micro-D连接器无缝兼容。如有特殊需求,如定制编织护套长度,可以联系Cinch官方进行咨询。

    常见问题与解决方案


    1. 问题:如何拆卸DCBS?
    - 解决方案:使用合适的工具松开螺纹硬件,取出后壳即可。
    2. 问题:为何编织护套会出现损坏?
    - 解决方案:检查电缆是否过度弯曲或受力,定期更换编织护套以保持防护效果。
    3. 问题:连接器内部是否有防水措施?
    - 解决方案:DCBS本身不具有防水功能,需要额外添加防水胶带或防水套件。

    总结和推荐


    Cinch Dura-Con Micro-D Strain Relief Backshells凭借其卓越的机械强度、良好的抗干扰能力和广泛的应用范围,是微小连接器系统的理想选择。特别是在军事、航空航天、工业自动化和汽车电子等领域具有显著优势。因此,强烈推荐在相关项目中使用。
    如果您有任何疑问或需要进一步的信息,请联系当地销售代表或访问官方网站获取更多支持。

DCBST15BN参数

参数
外壳材料 -
针脚数 15pin
类型 -
颜色 银色
端接 -
额定电流 -
排数 -
触头镀层 -
零件状态 在售
包装方式 袋装

DCBST15BN厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

DCBST15BN数据手册

厂牌 PDF简要描述 下载
CINCH D-Sub 连接器 CINCH DCBST15BN DCBST15BN数据手册

DCBST15BN封装设计

查看详情并下载
Symbol
Footprint
3D Model
