415-0043-048

产品分类: 同轴线缆
厂牌: CINCH

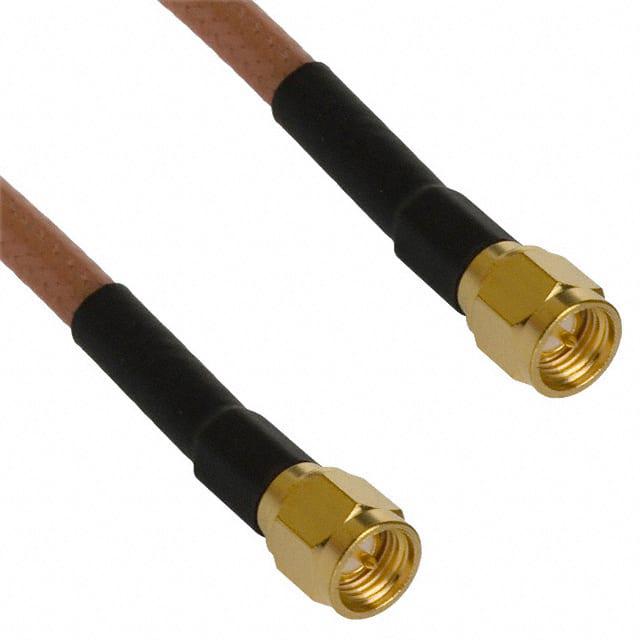

产品描述: Cinch Connectors RG142同轴电缆, 415系列, 1.219m长, SMA公插转SMA公插, 50 Ω
供应商型号: 415-0043-048
供应商: Master
标准整包数: 1
CINCH 同轴线缆 415-0043-048

415-0043-048概述

    SMA Straight Plug to SMA Straight Plug Cable Assembly 技术手册

    1. 产品简介


    本手册介绍了Johnson Components公司提供的SMA直插式插头至SMA直插式插头电缆组件系列产品。这些组件广泛应用于高频通信系统中,例如无线通信、雷达系统、卫星通信等,适用于要求高性能和高可靠性的场合。产品系列包括多种电缆长度,涵盖了不同应用场景的需求。

    2. 技术参数


    下表列出了各型号SMA电缆组件的技术规格、电缆类型、长度及其对应的连接器型号。
    | 零件号 | 电缆类型 | 电缆长度(英寸/毫米) | 连接器A型号 | 连接器B型号 |

    | 415-0033-018 | RG-316 | 18"/457mm | 142-0404-011 | 142-0404-011 |
    | 415-0033-024 | RG-316 | 24"/610mm | 142-0404-011 | 142-0404-011 |
    | 415-0033-036 | RG-316 | 36"/914mm | 142-0404-011 | 142-0404-011 |
    | 415-0033-048 | RG-316 | 48"/1219mm | 142-0404-011 | 142-0404-011 |
    | 415-0038-012 | RG-58 | 12"/305mm | 142-0407-011 | 142-0407-011 |
    | 415-0038-024 | RG-58 | 24"/610mm | 142-0407-011 | 142-0407-011 |
    | 415-0038-036 | RG-58 | 36"/914mm | 142-0407-011 | 142-0407-011 |
    | 415-0038-048 | RG-58 | 48"/1219mm | 142-0407-011 | 142-0407-011 |
    | 415-0038-060 | RG-58 | 60"/1524mm | 142-0407-011 | 142-0407-011 |
    | 415-0043-012 | RG-142 | 12"/305mm | 142-0408-011 | 142-0408-011 |
    | 415-0043-024 | RG-142 | 24"/610mm | 142-0408-011 | 142-0408-011 |
    | 415-0043-036 | RG-142 | 36"/914mm | 142-0408-011 | 142-0408-011 |
    | 415-0043-048 | RG-142 | 48"/1219mm | 142-0408-011 | 142-0408-011 |
    | 415-0043-060 | RG-142 | 60"/1524mm | 142-0408-011 | 142-0408-011 |
    | 415-0025-006 | RG-178 | 6"/152mm | 142-0402-011 | 142-0402-011 |
    | 415-0025-012 | RG-178 | 12"/305mm | 142-0402-011 | 142-0402-011 |
    | 415-0025-018 | RG-178 | 18"/457mm | 142-0402-011 | 142-0402-011 |
    | 415-0025-024 | RG-178 | 24"/610mm | 142-0402-011 | 142-0402-011 |
    | 415-0025-036 | RG-178 | 36"/914mm | 142-0402-011 | 142-0402-011 |
    | 415-0025-048 | RG-178 | 48"/1219mm | 142-0402-011 | 142-0402-011 |
    | 415-0029-006 | RG-316 | 6"/152mm | 142-0403-011 | 142-0403-011 |
    | 415-0029-012 | RG-316 | 12"/305mm | 142-0403-011 | 142-0403-011 |
    | 415-0029-018 | RG-316 | 18"/457mm | 142-0403-011 | 142-0403-011 |
    | 415-0029-024 | RG-316 | 24"/610mm | 142-0403-011 | 142-0403-011 |
    | 415-0029-036 | RG-316 | 36"/914mm | 142-0403-011 | 142-0403-011 |
    | 415-0029-048 | RG-316 | 48"/1219mm | 142-0403-011 | 142-0403-011 |
    | 415-0033-006 | RG-316 DS | 6"/152mm | 142-0404-011 | 142-0404-011 |
    | 415-0033-012 | RG-316 DS | 12"/305mm | 142-0404-011 | 142-0404-011 |

    3. 产品特点和优势


    - 高性能阻抗匹配:所有型号均采用50Ω阻抗设计,确保信号传输的稳定性和可靠性。
    - 高频性能:频率范围可达12.4GHz,适用于高频通信需求。
    - 卓越的电气特性:耐电压值达到1000Vrms,可适应高压环境下使用。
    - 丰富的长度选择:提供多种电缆长度选项,满足不同应用场景需求。

    4. 应用案例和使用建议


    这些电缆组件适用于各种高频通信系统,如无线通信基站、雷达系统及卫星地面站等。根据不同的应用场景,用户可以灵活选择合适长度的产品。例如,在需要较长距离传输的卫星通信中,可以选择较长的电缆以减少信号衰减。此外,考虑到屏蔽效果,用户应注意选择符合电磁兼容标准的安装环境。

    5. 兼容性和支持


    本产品支持与其他品牌的SMA直插式插头兼容使用。Johnson Components公司提供完善的售后服务和技术支持,包括产品的维修、更换及技术咨询。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插头接触不良 | 检查插头是否有物理损伤或脏污,并进行清洁或更换 |
    | 信号质量下降 | 确认连接器是否安装牢固,并检查电缆是否存在破损 |
    | 耐压测试不通过 | 检查是否超出最大耐压范围,更换符合规格的新电缆 |

    7. 总结和推荐


    综上所述,Johnson Components公司的SMA直插式插头至SMA直插式插头电缆组件具备出色的性能和广泛的应用范围,特别是在高频通信系统中表现出色。强烈推荐在对信号传输质量和稳定性有较高要求的项目中使用。如果您有任何疑问或需要进一步的技术支持,请联系我们的客户服务团队。

415-0043-048参数

参数
长*宽*高 121.92cm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

415-0043-048厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

415-0043-048数据手册

厂牌 PDF简要描述 下载
CINCH 同轴线缆 CINCH 415-0043-048 415-0043-048数据手册

415-0043-048封装设计

查看详情并下载
Symbol
Footprint
3D Model
