首页  >  产品百科  >  BWCU00201212900M02

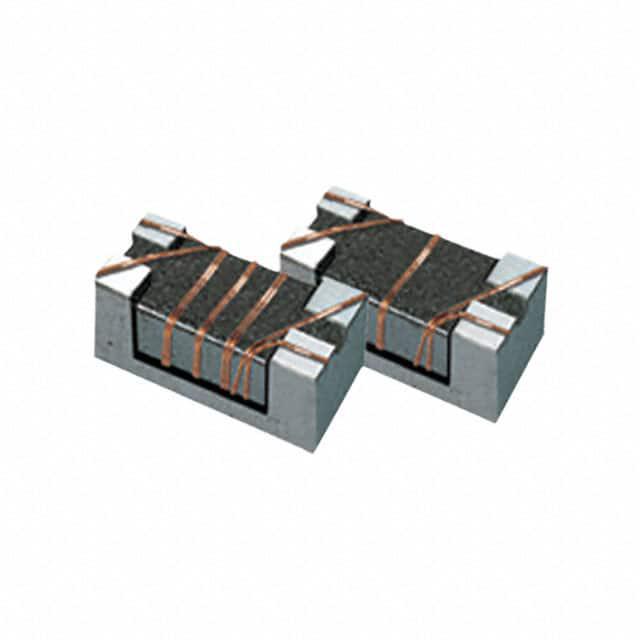

BWCU00201212900M02

产品分类: 共模滤波器
厂牌: CHILISIN/台湾奇力新
产品描述: 50V 330mA 2 90Ω@ 100MHz 350mΩ 水平安装,贴片安装 2.05mm*1.25mm*1.4mm
供应商型号: BWCU00201212900M02
供应商: 国内现货
标准整包数: 2000
CHILISIN/台湾奇力新 共模滤波器 BWCU00201212900M02

BWCU00201212900M02概述

    # SMD Common Mode Choke – BWCU02 Series

    产品简介


    SMD Common Mode Choke(共模扼流圈)BWCU02系列专为USB 2.0、IEEE 1394b和LVDS应用设计,旨在提供卓越的噪声抑制效果,同时保持紧凑的尺寸以适用于广泛的应用领域。标准系列和定制设计均提供。此产品符合RoHS标准,具有良好的焊接性,阻抗范围广(30Ω至2200Ω),非常适合用于个人计算机及外设的USB线路、DVC、STB、液晶显示屏面板等。

    技术参数


    尺寸信息
    | 型号 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) |
    ||
    | BWCU00160811 | 1.60±0.2 | 0.80±0.2 | 1.10±0.2 | 0.25 | 0.33 | 0.25 | 0.75 | 0.61 | 2.29 |
    | BWCU00121008 | 1.25±0.2 | 1.00±0.2 | 0.80±0.1 | 0.32 | 0.33 | 0.36 | 1.00 | 0.59 | 1.75 |
    | BWCU00201212 | 2.05±0.2 | 1.25±0.2 | 1.20±0.2 | 0.50 | 0.40 | 0.50 | 1.27 | 0.80 | 2.60 |
    | BWCU00321619 | 3.20±0.2 | 1.60±0.2 | 1.90±0.2 | 0.50 | 0.60 | 0.40 | 1.60 | 1.60 | 3.70 |
    电气特性
    | 型号 | 阻抗 (Ω) | 容差 (%) | 测试频率 (MHz) | RDC (Ω) 最大值 | Irms (mA) 最大值 | 额定电压 (Vdc) | 抗压电压 (Vdc) | 绝缘电阻 (MΩ) 最小值 |
    |
    | BWCU00160811-250M02 | 25 | ±20, ±25 | 100 | 0.077 | 500 | 50 | 125 | 10 |
    | BWCU00160811-600M02 | 60 | ±20, ±25 | 100 | 0.109 | 500 | 50 | 125 | 10 |
    | BWCU00201212-250M02 | 25 | ±20 | 100 | 0.20 | 450 | 50 | 125 | 10 |
    | BWCU00201212-670M02 | 67 | ±20 | 100 | 0.25 | 400 | 50 | 125 | 10 |

    产品特点和优势


    - RoHS合规:确保环保。
    - 微型SMD型共模滤波器:适合全自动装配。
    - 宽阻抗范围:从30Ω到2200Ω,适用于多种噪声抑制需求。
    - 优秀焊接性:安装简便,可靠度高。

    应用案例和使用建议


    - USB 2.0应用:适用于个人电脑及其外设,有效抑制噪声干扰。
    - LVDS应用:适用于液晶显示屏面板和其他高速数据传输场景,保证信号完整性。
    使用建议:在使用时注意工作温度范围(-40℃~105℃),并根据具体需求选择合适的型号和容差等级。避免高温环境可能导致的性能下降。

    兼容性和支持


    - 兼容性:该产品可与各种主流接口和标准兼容,如USB 2.0、IEEE 1394b和LVDS。
    - 支持和维护:厂商提供详细的规格说明和技术支持,订购前请联系销售部门获取进一步信息。

    常见问题与解决方案


    - Q: 该产品能否在医疗设备或高风险应用中使用?
    - A: 在未经Chilisin批准的情况下,该产品不适合在医疗或高风险应用中使用。

    - Q: 如何确定合适的型号?
    - A: 根据具体应用场景的阻抗要求和工作频率来选择合适的型号。具体参数请参阅技术手册。

    总结和推荐


    SMD Common Mode Choke BWCU02系列凭借其优越的噪声抑制能力、广泛的阻抗范围和良好的焊接性能,成为USB 2.0、IEEE 1394b和LVDS应用的理想选择。特别适合需要高性能噪声控制和良好信号完整性的应用场景。我们强烈推荐在这些领域使用该产品。同时,在使用前务必联系销售部门确认具体规格和适用情况。

BWCU00201212900M02参数

参数
阻抗 90Ω@ 100MHz
电感值 -
直流电阻 350mΩ
额定电流 330mA
线路数量 2
额定电压-AC -
额定电压-DC 50V
长*宽*高 2.05mm*1.25mm*1.4mm
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装

BWCU00201212900M02数据手册

厂牌 PDF简要描述 下载
CHILISIN/台湾奇力新 共模滤波器 CHILISIN/台湾奇力新 BWCU00201212900M02 BWCU00201212900M02数据手册

BWCU00201212900M02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ ¥ 0.1451
60000+ ¥ 0.1408
库存: 262000
起订量: 6000 增量: 2000
交货地:
最小起订量为:6000
合计: ¥ 870.6
直接购买
加入购物车
