BSCH00160808R10J00

产品分类: 贴片电感
厂牌: CHILISIN/台湾奇力新
产品描述: 100MHz 770MHz 300mA 12@100MHz 100nH 1.2Ω ±5% 0603 贴片安装 1.6mm*800μm*950μm
供应商型号: BSCH00160808R10J00
供应商: 国内现货
标准整包数: 4000

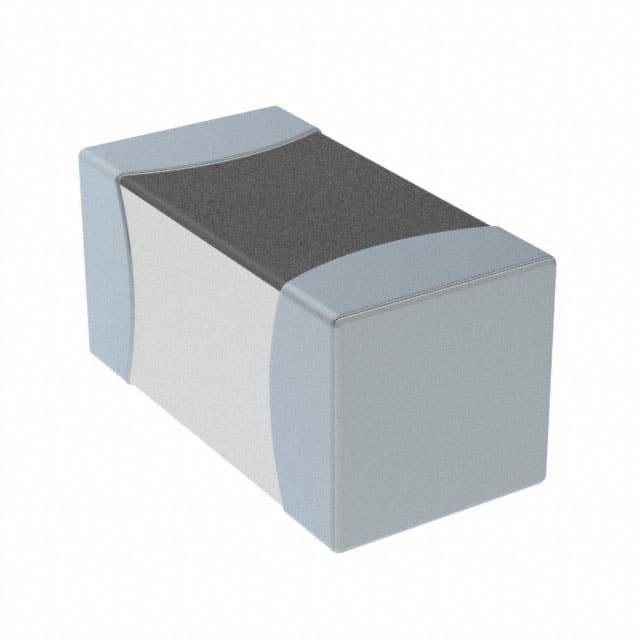

CHILISIN/台湾奇力新 贴片电感 BSCH00160808R10J00

BSCH00160808R10J00概述

    SMD Ceramic Multilayer Chip Inductors - BSCH Series

    产品简介


    SMD陶瓷多层芯片电感器BSCH系列是一种采用多层技术制造的陶瓷电感器。该系列产品具有出色的Q值和自谐振频率(SRF)特性,适用于高频应用。BSCH系列电感器具有小尺寸(如1005/1608型号),适合用于便携式设备。它们可以支持最高至6GHz的工作频率,并且具有从1.0nH到470nH的标称电感值。

    技术参数


    以下是BSCH系列电感器的主要技术规格:
    - 额定电感范围:1.0nH至470nH
    - 测试频率:100 MHz
    - Q值最小值:通常大于10000
    - 自谐振频率(SRF):范围从几百MHz到超过10000MHz
    - 直流电阻(RDC)最大值:从0.07Ω到2.27Ω
    - 额定电流:从100mA到470mA
    - 温度范围:-55℃至125℃(包括自热升温)

    产品特点和优势


    - 环保材料:符合RoHS标准
    - 高性能:优异的Q值和SRF特性
    - 小型化设计:适合小尺寸便携设备
    - 广泛的应用范围:适用于RF通信、无线通信、信息技术设备、计算机、电信、雷达检测、汽车电子、手机、寻呼机、PDA、遥控系统等

    应用案例和使用建议


    BSCH系列电感器被广泛应用于RF和无线通信领域。例如,在RF和无线通信设备中,它们可以作为阻抗匹配电路的关键组件。对于需要高Q值和低RDC的电路设计,这些电感器是理想选择。此外,在信息科技设备、计算机和雷达检测设备中,这些电感器同样表现出色。在实际应用中,需要注意以下几点建议:
    - 在高频率应用中,确保电路设计能够充分利用其高频性能。
    - 选择合适的电感值以满足特定的应用需求。
    - 确保在设计过程中充分考虑温度影响,尤其是在高温环境下。

    兼容性和支持


    BSCH系列电感器与市场上大多数常见的RF和无线通信设备兼容。如果需要与其他电子元器件配合使用,建议先进行测试以确保兼容性。厂商提供相关的技术支持和售后服务,确保用户能够在使用过程中获得必要的帮助和支持。

    常见问题与解决方案


    根据手册中提供的信息,以下是用户可能遇到的一些常见问题及其解决方法:
    - 问题:如何选择正确的电感值?
    解决方法:根据具体的应用需求和频率要求,选择最接近所需的电感值。参考制造商的技术规格表,选择最适合的型号。
    - 问题:电感器发热过多怎么办?
    解决方法:确保电流不超过电感器的最大额定电流,并考虑增加散热措施,如散热片或其他冷却装置。
    - 问题:如何校准测量设备?
    解决方法:按照制造商的建议使用Agilent E4991A和HP8753D等测量设备进行校准。

    总结和推荐


    总体而言,BSCH系列电感器是一款性能卓越、适用范围广泛的电子元件。它具有优异的Q值和SRF特性,适合多种高频应用场合。在小型便携设备中的应用尤其突出,表现出良好的性能和可靠性。考虑到其在不同领域的广泛应用以及厂商提供的优质服务和支持,我们强烈推荐这一系列的产品。然而,用户在使用时应注意以上提到的一些注意事项,以确保最佳效果。

BSCH00160808R10J00参数

参数
测试频率 100MHz
电感值 100nH
饱和电流(LSAT) -
自谐振频率(SRF) 770MHz
容差 ±5%
直流电阻(DCR) 1.2Ω
额定电流 300mA
Q值 12@100MHz
长*宽*高 1.6mm*800μm*950μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BSCH00160808R10J00数据手册

厂牌 PDF简要描述 下载
CHILISIN/台湾奇力新 贴片电感 CHILISIN/台湾奇力新 BSCH00160808R10J00 BSCH00160808R10J00数据手册

BSCH00160808R10J00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.0606
20000+ ¥ 0.0597
40000+ ¥ 0.0588
库存: 40000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 242.4
直接购买
加入购物车
