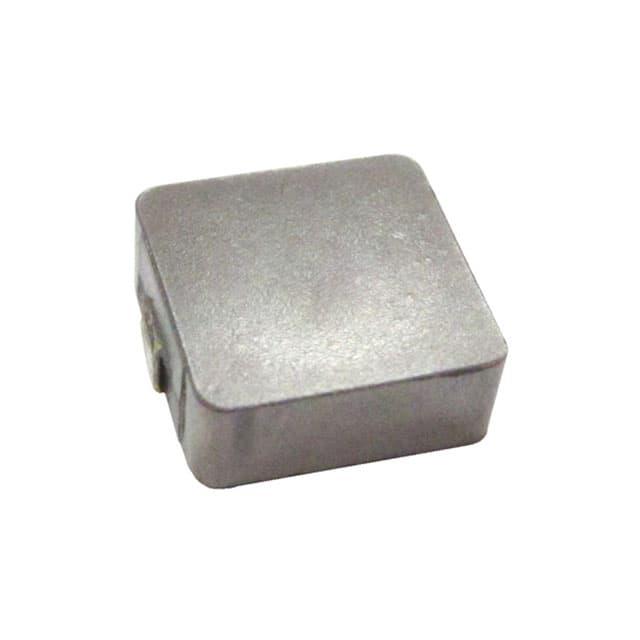

BMRA00040420100MA1

产品分类: 贴片电感
厂牌: CHILISIN/台湾奇力新
产品描述: 100KHz 2A 1.6A 10μH 258mΩ ±20% SMD,4.1X4.6MM 标准安装,贴片安装 4.1mm*4.6mm*2mm
供应商型号: BMRA00040420100MA1
供应商: 国内现货
标准整包数: 2000
CHILISIN/台湾奇力新 贴片电感 BMRA00040420100MA1

BMRA00040420100MA1概述

    # Molding Power Inductors – BMRx Series

    产品简介


    BMRx系列电感器是专为低剖面设计的高性能电感器,适用于高密度安装且具有超低噪音水平。该系列电感器具备低RDC(直流电阻)和大电流承载能力,适合应用于笔记本电脑、个人电脑、开关电源、服务器和基站等多种场合。

    技术参数


    基本规格
    - 尺寸范围:4.1mm x 4.6mm 至 13.8mm x 15.6mm
    - 电感范围:0.1μH 至 10μH
    - 精度:±20%
    - 测试频率:100kHz
    - 工作温度范围:-55℃~125℃
    - 绝对最大电压:30VDC
    性能指标
    - RDC(直流电阻)范围:3.9mΩ 至 258mΩ
    - 饱和电流(Isat)范围:2.0A 至 216A
    - 温升电流(Irms)范围:1.6A 至 180A
    主要电气特性
    - BMRA00040412:
    - 0.22μH:12A/11.5A,RDC = 12mΩ
    - 0.33μH:8.5A/6.5A,RDC = 19mΩ
    - 0.47μH:7.0A/5.0A,RDC = 25mΩ
    - 0.68μH:6.0A/4.5A,RDC = 36mΩ
    - 1.0μH:5.2A/4.2A,RDC = 47mΩ
    - 1.5μH:4.0A/3.25A,RDC = 75mΩ
    - 2.2μH:3.5A/2.75A,RDC = 83.5mΩ
    - 3.3μH:3.0A/2.0A,RDC = 165mΩ
    - 4.7μH:2.8A/1.8A,RDC = 195mΩ
    - BMRA00040415:
    - 1.0μH:7.0A/4.0A,RDC = 42mΩ
    - 1.5μH:6.0A/3.5A,RDC = 50mΩ
    - 2.2μH:5.0A/3.0A,RDC = 79mΩ
    - 3.3μH:4.5A/2.3A,RDC = 132mΩ
    - 4.7μH:4.0A/2.0A,RDC = 146mΩ

    产品特点和优势


    BMRx系列电感器具有以下特点和优势:
    - 符合RoHS、无卤素和REACH标准,环保可靠。
    - 高额定电流,适用于需要大电流的场合。
    - 超低噪音,适用于需要安静运行的应用环境。
    - 模塑磁屏蔽结构,提高抗干扰能力和可靠性。
    - 支持自动贴片机的卷带包装,方便批量生产。
    - 适应广泛的温度范围,可在极端环境下稳定工作。

    应用案例和使用建议


    应用案例
    - 笔记本电脑:BMRx系列电感器可有效提升电源效率和稳定性。
    - 个人电脑:用于电源管理和信号处理,确保高效稳定运行。
    - 基站:提供稳定的电源输出,确保通信质量。
    - DC/DC转换器:用于电源管理,确保电源稳定供应。
    使用建议
    - 在使用过程中,应注意环境温度,避免超过额定温度范围。
    - 选择合适的电感值,以匹配电路需求。
    - 定期检查电感器的RDC值,确保其保持在正常范围内。

    兼容性和支持


    - BMRx系列电感器支持多种封装形式,适用于各种应用场景。
    - 制造商提供全面的技术支持和售后服务,确保客户能够顺利应用该产品。

    常见问题与解决方案


    - 问题:电感器发热严重
    - 解决方案:检查散热设计,确保电感器周围有足够的散热空间。如果需要,可以考虑增加散热片或风扇。
    - 问题:电感器出现异常噪音
    - 解决方案:检查电感器安装是否牢固,避免松动导致振动。确保周围电路没有电磁干扰源。
    - 问题:电感器RDC值异常升高
    - 解决方案:更换新的电感器,或进行电路重新设计以减少电流负载。

    总结和推荐


    综上所述,BMRx系列电感器具有优异的性能和可靠性,适用于各种高要求的应用场景。其超低噪音、大电流承载能力和环保特性使其在市场上具有显著的竞争优势。强烈推荐用户在相关应用中选用BMRx系列电感器,以实现更高效、可靠的电力管理和信号处理。

BMRA00040420100MA1参数

参数
额定电流 1.6A
Q值 -
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 2A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 258mΩ
长*宽*高 4.1mm*4.6mm*2mm
通用封装 SMD,4.1X4.6MM
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

BMRA00040420100MA1数据手册

厂牌 PDF简要描述 下载
CHILISIN/台湾奇力新 贴片电感 CHILISIN/台湾奇力新 BMRA00040420100MA1 BMRA00040420100MA1数据手册

BMRA00040420100MA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
