首页  >  产品百科  >  BDCD002520121R0MS1

BDCD002520121R0MS1

产品分类: 贴片电感
厂牌: CHILISIN/台湾奇力新
产品描述: 2MHz 37MHz 5A 3.5A 1μH 59mΩ ±20% 1008 贴片安装 2.5mm*2mm*1.2mm
供应商型号: BDCD002520121R0MS1
供应商: 国内现货
标准整包数: 3000

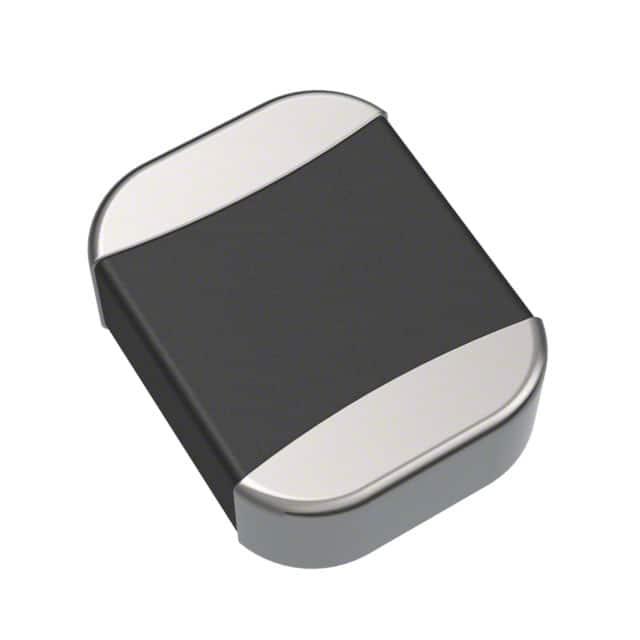

CHILISIN/台湾奇力新 贴片电感 BDCD002520121R0MS1

BDCD002520121R0MS1概述

    BDCD Series Molding Power Inductors

    1. 产品简介


    BDCD系列电感器是磁屏蔽结构的功率电感器,具有高电流承载能力且体积紧凑。该系列电感器是空间受限设备的理想电源解决方案,广泛应用于智能手机、平板电脑和可穿戴设备等消费电子领域,同时也适用于硬盘驱动器(HDD)、固态硬盘(SSD)以及个人计算机外围设备等存储设备,此外还被用于数码相机、摄像机、PND(便携式导航设备)以及DC/DC转换器中。

    2. 技术参数


    BDCD系列电感器的技术规格和性能参数如下表所示:
    | Part Number | Inductance (uH) | Tolerance (%) | Test Frequency (MHz) | RDC (mΩ) Max(Typ.) | Isat (A) Max(Typ.) | Irms (A) Max(Typ.) |
    ||
    | BDCD00201610R24MS1 | 0.24 | 20 | 2 | 40(28) | 4.2(6.0) | 4.0(4.5) |
    | BDCD00201610R33MS1 | 0.33 | 20 | 2 | 48(40) | 4.0(5.5) | 3.5(3.8) |
    | BDCD00201610R47MS1 | 0.47 | 20 | 2 | 54(44) | 3.2(5.0) | 3.0(3.6) |
    | BDCD00201610R56MS1 | 0.56 | 20 | 2 | 59(46) | 2.8(4.6) | 2.8(3.3) |
    | BDCD002016101R0MS1 | 1.0 | 20 | 2 | 96(81) | 2.2(3.4) | 2.0(2.3) |
    | BDCD002016101R5MS1 | 1.5 | 20 | 2 | 150(122) | 2.1(2.8) | 1.6(2.0) |
    | BDCD002016102R2MS1 | 2.2 | 20 | 2 | 204(170) | 2.0(2.4) | 1.3(1.6) |
    工作温度范围:-40℃~125℃(包含自温升)
    绝对最大电压:25VDC

    3. 产品特点和优势


    - 环保合规:符合RoHS、无卤素及REACH标准
    - 紧凑设计:采用单片、磁屏蔽结构
    - 大电流承载能力:能够承受较大电流

    4. 应用案例和使用建议


    BDCD系列电感器广泛应用于多种消费电子产品中,如智能手机、平板电脑、可穿戴设备等。在这些应用中,该电感器可提供稳定可靠的电流支持。对于不同应用场景,建议根据设备的具体需求选择合适的型号,以确保最佳性能和稳定性。

    5. 兼容性和支持


    BDCD系列电感器适用于多种电路板设计和应用环境,制造商提供了详尽的规格文档和技术支持,以帮助用户更好地理解和使用该系列产品。

    6. 常见问题与解决方案


    - 问题一:如何确保电感器在高温环境下正常工作?
    - 解决方案:在选型时应考虑电感器的工作温度范围,并确保工作温度不超过其额定值。此外,还需注意散热设计,以保证电感器在高温环境下稳定运行。

    - 问题二:电感器在负载电流增加时发热严重,如何解决?
    - 解决方案:可以通过优化电路布局和散热设计来降低电感器的热阻,同时选择更大尺寸或更高Irms值的电感器型号以应对更大的电流需求。

    7. 总结和推荐


    BDCD系列电感器以其高性能、紧凑设计和环保合规等特点,在消费电子、存储设备以及各类小型电子设备中表现出色。该系列产品不仅能满足苛刻的应用需求,还能为客户提供可靠的技术支持和服务。因此,我们强烈推荐BDCD系列电感器作为现代电子设备中的理想选择。

BDCD002520121R0MS1参数

参数
电感值 1μH
饱和电流(LSAT) 5A
自谐振频率(SRF) 37MHz
容差 ±20%
直流电阻(DCR) 59mΩ
额定电流 3.5A
Q值 -
测试频率 2MHz
长*宽*高 2.5mm*2mm*1.2mm
通用封装 1008
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BDCD002520121R0MS1数据手册

厂牌 PDF简要描述 下载
CHILISIN/台湾奇力新 贴片电感 CHILISIN/台湾奇力新 BDCD002520121R0MS1 BDCD002520121R0MS1数据手册

BDCD002520121R0MS1封装设计

查看详情并下载
Symbol
Footprint
3D Model
